제품 상세 정보:
|
| HDMI 준수: | HDMI 1.4 | HDCP 준수: | HDCP 1.4 |
|---|---|---|---|
| 비디오 대역폭: | 4.95Gbps | 비디오 해상도: | 최대 1920×1080P@60Hz |
| 색상 깊이: | 8비트 | 색 공간: | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| 아날로그 오디오 형식: | LPCM2.0 44.1KHz 48KHz | ESD 보호: | 인체 모델: ±8kV(에어 갭 방전) , ±4kV(접촉 방전) |
| 입력 포트: | 4x HDMI Type A [19핀 암] 1x SEVICER [마이크로 USB, 업데이트 포트] | 출력 포트: | 1x HDMI Type A [19핀 암] 1x VGA [VGA-D] 1x 오디오 [3.5mm 스테레오 미니 잭] |
| 주택: | 금속 인클로저 | 색상: | 검은 색 |
| 치수: | 185mm(W)×111.8mm(D)×21mm(H) | 무게: | 500g |
| 전원 공급 장치: | 입력: AC100~240V 50/60Hz, 출력: DC12V/1A (US/EU 표준, CE/FCC/UL 인증) | 전력 소비: | 5.28W(최대) |
| 작동 온도: | 0°C ~ 40°C / 32°F ~ 104°F | 보관 온도: | -20°C ~ 60°C / -4°F ~ 140°F |
| 상대 습도: | 20~90% RH(비응축) | ||
| 강조하다: | 4x1 멀티뷰어,쿼드 4x1 멀티뷰어,멀티뷰어 HDMI 4x1 |
||
HDMI 쿼드 4x1 멀티뷰어 최대 1920×1080P 60Hz 비디오 해상도
HDMI 4×1 쿼드 멀티 뷰어
1. 소개
고성능 4×1 쿼드 멀티 뷰어는 HDMI 고화질 입력 콘텐츠를 하나의 HDMI 화면과 하나의 VGA 화면에 동시에 표시할 수 있는 4가지 경로를 지원합니다.다른 입력 소스를 선택할 수 있는 아날로그 오디오 출력을 지원합니다.5가지 멀티뷰 디스플레이 모드를 지원합니다.출력 해상도는 조정이 가능하며 최대 1920×1080@60Hz까지 지원합니다.제품은 전면 패널 버튼과 리모컨을 통해 제어할 수 있습니다.
2. 특징
☆ HDMI 1.4, HDCP 1.4 호환
☆ 입력 해상도는 인식을 자동화할 수 있습니다.
(480i~1080P60,800x600~1920x1080)
☆ 출력 해상도는 패널의 버튼과 리모콘으로 선택 가능, 최대 1080P@60Hz (1920x1080P@60Hz, 1280x720P@60Hz)
☆ 오디오는 LPCM 2CH를 지원합니다.
☆ 1/2/4 창 다중 보기 모드 지원
☆ 제어는 패널 버튼과 리모콘을 통해 이루어집니다.
3. 패키지 내용물
① 1× HDMI 4×1 쿼드 멀티 뷰어
② 1× 12V/1A DC 전원 어댑터
③ 1× 리모콘
④ 2× 마운팅 이어
⑤ 1× 사용 설명서

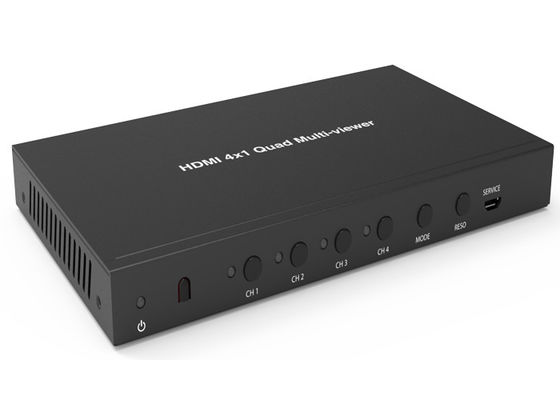

다음은 HDMI 4×1 Quad Multi-Viewer의 사진입니다.
4. 명세서
|
전문인 |
|
|
HDMI 준수 |
HDMI 1.4 |
|
HDCP 준수 |
HDCP 1.4 |
|
비디오 대역폭 |
4.95Gbps |
|
비디오 해상도 |
최대 1920×1080P@60Hz |
|
색상 깊이 |
8비트 |
|
색 공간 |
RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
|
아날로그 오디오 형식 |
LPCM2.0 44.1KHz 48KHz |
|
ESD 보호 |
인체 모형: ±8kV(에어갭 방전) , ±4kV(접촉 방전) |
|
사이 |
|
|
입력 포트 |
4x HDMI Type A [19핀 암] 1x SEVICER [마이크로 USB, 업데이트 포트] |
|
출력 포트 |
1x HDMI Type A [19핀 암] 1x VGA [VGA-D] 1x 오디오 [3.5mm 스테레오 미니 잭] |
|
기계 |
|
|
주택 |
금속 인클로저 |
|
색상 |
검은 색 |
|
치수 |
185mm(W)×111.8mm(D)×21mm(H) |
|
무게 |
500g |
|
전원 공급 장치 |
입력: AC100~240V 50/60Hz, 출력: DC12V/1A (미국/EU 표준, CE/FCC/UL 인증) |
|
전력 소비 |
5.28W(최대) |
|
운영 온도 |
0°C ~ 40°C / 32°F ~ 104°F |
|
보관 온도 |
-20°C ~ 60°C / -4°F ~ 140°F |
|
상대 습도 |
20~90% RH(비응축) |
5.작동 제어 및 기능

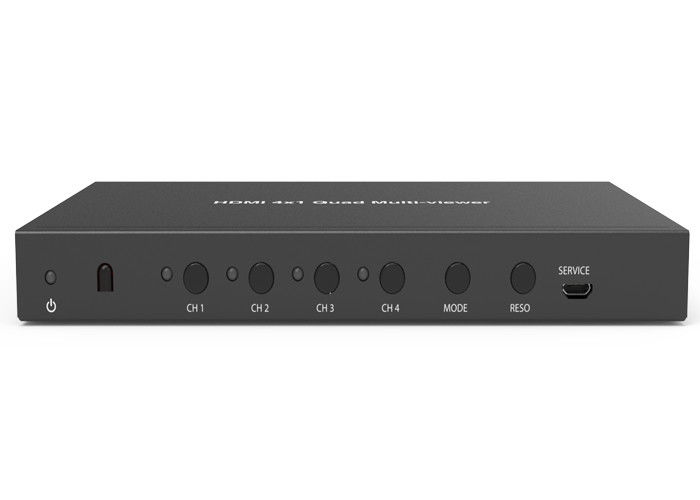

5.1 전면 패널
|
숫자 |
이름 |
기능 설명 |
|
1 |
전원 LED |
장치가 켜져 있을 때 LED가 녹색으로 켜집니다. 작동, 장치가 대기 모드일 때 빨간색. |
|
2 |
IR |
IR 수신기 창입니다.이 장치의 리모컨 신호만 수신합니다. |
|
삼 |
CH1/CH2/CH3/CH4 버튼 |
입력 채널 선택 버튼("6. 디스플레이 모드" 세부 설명 참조). |
|
4 |
모드 버튼 |
이 버튼을 누르면 순환 선택 표시 모드 출력이 표시됩니다("6. 표시 모드" 세부 설명 참조).이 버튼을 최대 5초 동안 누르면 출력 화면이 전체 화면으로 동일 비율로 표시됩니다. |
|
5 |
레소 |
순환은 다른 출력 해상도를 선택합니다.이 버튼을 최대 5초 동안 눌러 창 표시 프레임을 열거나 닫습니다. |
|
6 |
서비스 포트 |
파이어웨어 업데이트가 사용되었습니다.(제조 전용입니다.) |

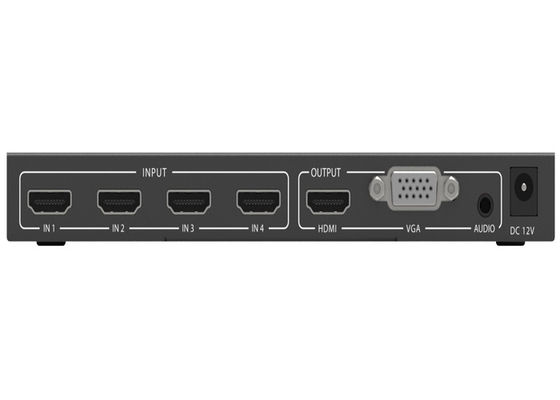

5.2 후면 패널
|
숫자 |
이름 |
기능 설명 |
|
1 |
HDMI 입력 |
DVD와 같은 HDMI 소스 장치에 연결 플레이어 또는 PS4. |
|
2 |
HDMI 출력 |
TV와 같은 HDMI 디스플레이 장치에 연결하거나 영사기. |
|
삼 |
VGA 출력 |
VGA 출력 포트, 이 포트 출력 신호는 HDMI 출력 포트와 동일합니다. |
|
4 |
오디오 출력 |
아날로그 오디오 출력 포트.(참고: HDMI 출력이 MODE 1인 경우 오디오 출력은 비디오 콘텐츠를 따릅니다. HDMI 출력이 MODE 2/3/4/5인 경우 CH1/CH2/CH3/CH4를 최대 5초 동안 눌러 오디오 출력을 선택하거나 사용 주기적 선택 오디오 출력에 대한 원격 제어 기본 상태는 CH1 화면입니다. 오디오 출력.) |
|
5 |
DC 12V |
12V/1A DC 전원 공급 장치를 장치에 연결하고 어댑터를 AC 콘센트에 연결합니다. |
6. 디스플레이 모드
쿼드 멀티 뷰어에는 5가지 디스플레이 모드가 있습니다.아래의 상세 설명을 참조하십시오.
모드 1:쿼드 멀티 뷰어는 4개의 HDMI 입력을 별도로 표시합니다.패널의 CH1/CH2/CH3/CH4 버튼을 누르거나 IR 리모컨을 사용하여 소스 1/2/3/4 버튼을 눌러 입력 소스를 선택하면 해당 패널의 표시등이 켜집니다.
모드 2: 쿼드 멀티 뷰어는 동일한 크기와 화면에 표시되는 4개의 HD 입력을 분할합니다.패널에 있는 4개의 표시등이 켜져 있습니다.CH1 창에서 패널의 CH1 버튼을 누르거나 IR 리모컨을 사용하여 소스 1 버튼을 사용하여 4개의 입력 소스를 주기적으로 선택할 수 있습니다.CH2 창에서 패널에 있는 CH2 버튼을 누르거나 IR 리모콘을 사용하여 Source 2 버튼을 사용하여 4개의 입력 소스 등을 주기적으로 선택할 수 있습니다.
나머지도 같은 방법으로 하시면 됩니다.
모드 3:쿼드 멀티 뷰어는 4개의 HD 입력을 분할하여 화면에 표시합니다.패널에 있는 4개의 표시등이 켜져 있습니다.동작 방법은 MODE 2와 동일합니다.
모드 4: 쿼드 멀티 뷰어는 동일한 크기와 화면에 표시되는 두 개의 HD 입력을 분할합니다.패널의 CH1/CH2 표시등이 켜집니다.CH1 창에서 패널의 CH1 버튼을 누르거나 IR 리모컨을 사용하여 소스 1 버튼을 사용하여 4개의 입력 소스를 주기적으로 선택할 수 있습니다.CH2 창에서 패널에 있는 CH2 버튼을 누르거나 IR 리모컨을 사용하여 소스 2 버튼을 사용하여 4개의 입력 소스를 주기적으로 선택할 수 있습니다.
모드 5:쿼드 멀티 뷰어는 4개의 HD 입력을 분할하여 화면에 표시합니다.패널에 있는 4개의 표시등이 켜져 있습니다.동작 방법은 MODE 2와 동일합니다.
