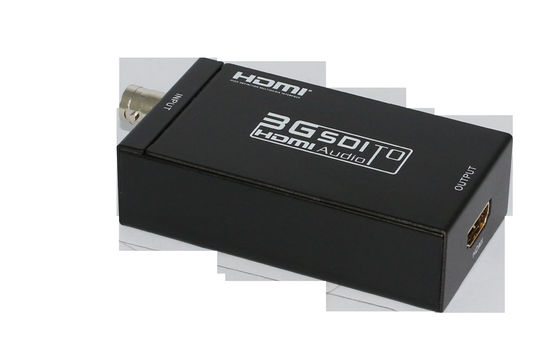

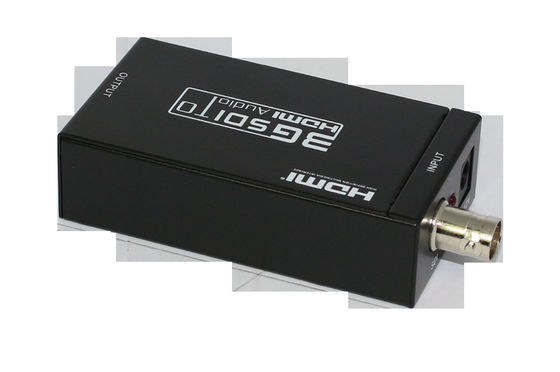

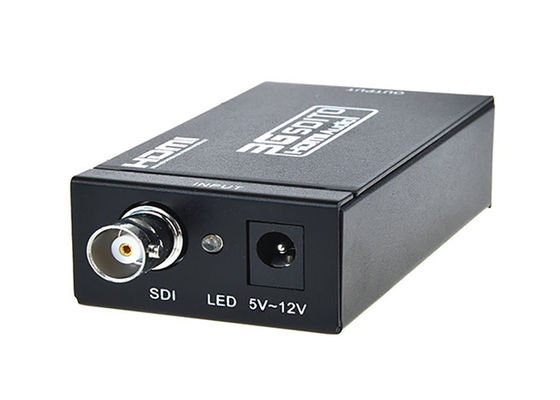

SDI-HDMI 변환기

1. 소개

MINI SDI-HDMI 변환기를 사용하면 SD-SDI, HD-SDI 및 3G-SDI 신호를 HDMI 디스플레이에 표시할 수 있습니다. 손실 없이 빠른 신호 전송을 제공하기 위해 2.970Gbit/s의 높은 비트 전송률을 보장합니다.전문가용 즉, 이제 3G SDI 신호를 더 쉽게 분배하고 확장하는 동시에 디스플레이할 수 있는 기능을 제공합니다. 내장된 HDMI 변환기 덕분에 HDMI 디스플레이에서 작업할 수 있습니다.

2. 특징

1. 2.970Gbit/s, 1.485Gbit/s 및 270Mbits/s에서 작동

2. SMPTE 425M, SMPTE 424M, SMPTE 292M, SMPTE 259M-C 지원

3. 이퀄라이징 및 리클럭된 루프 출력 최대 8채널용 통합 오디오 디임베더, 48kHz 오디오

4. SMPTE 425M 레벨 B에서 레벨 A 1080p 50/59.94/60 4:2:2 10비트로 변환

5. 다른 장치와 연결하여 신호를 장거리로 확장

• 패키지

• 3G SDI-HDMI 변환기

• 5V DC 전원 어댑터

• 사용 설명서

4. 사양

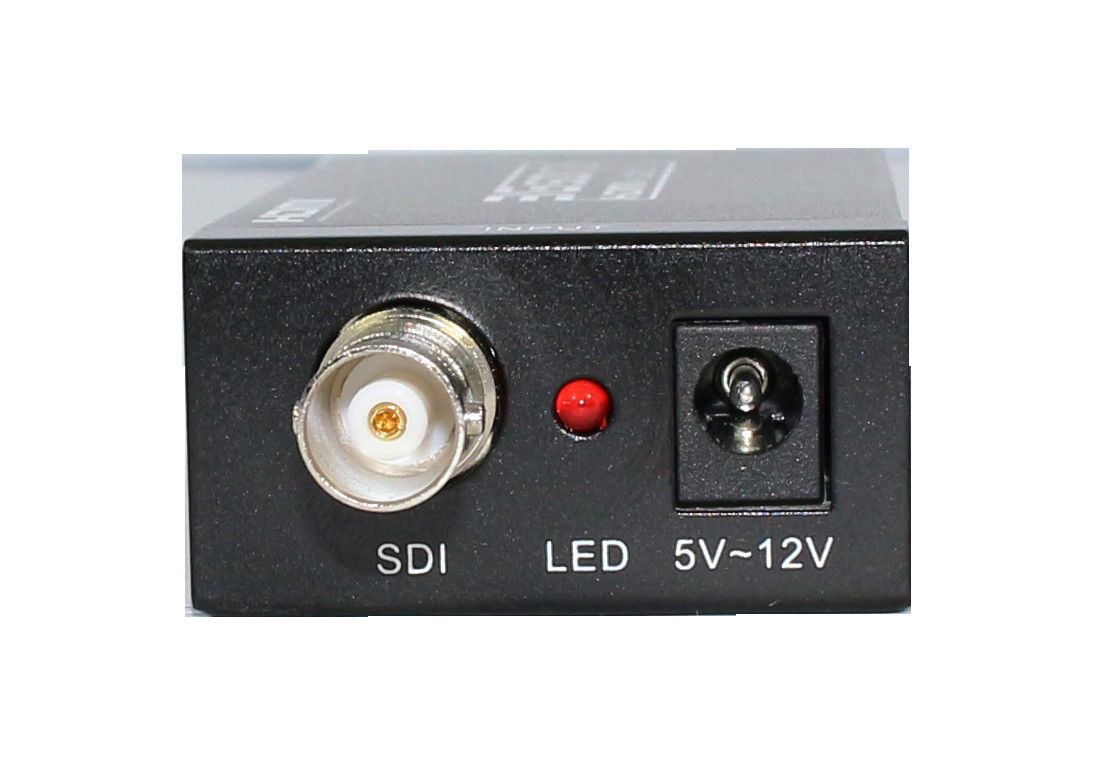

입력 포트 .................................................................. ...........1 x BNC(SDI/HD-SDI/3G-SDI)

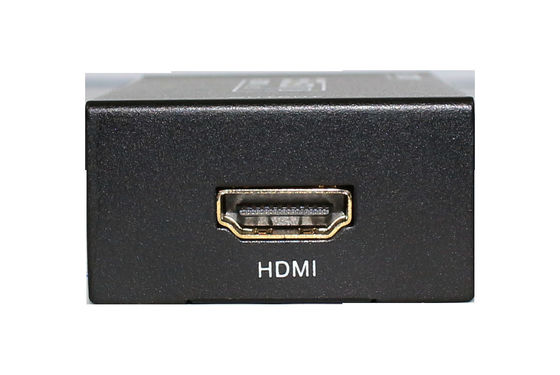

출력 포트 .................................................................. ..............1 x HDMI

SDI 전송 속도.................................................................................. 2.970Gbit/s 및 2.970/1.001Gbit/s

입출력 해상도 .................................................................................. ....... 480i, 576i, 720p@50/59.94,60 ,1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60

전원 공급 장치 .................................................................................. ........... DC 5V -12V

ESD 보호 .................................................................. .......인체 모델 ±8kV(에어 갭 방전) , ±4kV(접촉 방전)

치수 ................................................. ...........80mm x 41mm x 25mm

무게 ................................................. ...........................150g

작동 온도................................................ .. 0°C ~ 40°C / 32°F ~ 104°F

보관 온도 .................................................................................. ..... -20°C ~ 60°C / -4°F ~ 140°F

상대 습도 .................................................................................. .............. 20 ~ 90% RH(비응축)

소비 전력(최대)........................................................... ... 5W

5. 애플리케이션 다이어그램:
