제품 상세 정보:
|
| 접합 출력: | Splicing output resolutions can be up to 15360×600@60Hz (horizontal splicing) or 960×6144@60Hz (v | 4창 디스플레이: | · 화면에 동시에 4개 이하의 이미지를 렌더링합니다. 이 이미지는 같거나 다른 입력 신호에서 올 수 있습니다. |
|---|---|---|---|
| 이더넷 모니터링: | 이더넷을 통해 사용자는 KYSTAR 소프트웨어를 통해 실시간으로 모니터링하고 미리 볼 수 있습니다. | 사이즈(mm): | 66(H)×432(L)×256(D) |
| 무게(kg): | 4 | 보증: | 일년 |
| 강조하다: | 4Windows LED 비디오 월 컨트롤러,HDMI1.3 LED 비디오 월 컨트롤러,HDMI1.3 LED 컨트롤러 비디오 프로세서 |
||
로컬 미리보기 이더넷 모니터링 기능이 있는 4개의 Windows LED 비디오 월 컨트롤러
로컬 모니터링 및 미리보기 및 실시간 이더넷 모니터링 및 제어 기능이 있는 4개의 Windows 프로세서
제품 설명:
1. 수평으로 최대 15360 또는 수직으로 최대 6144 픽셀을 출력합니다.
2. 단일 화면에 4개의 이미지 창을 동시에 표시하거나 4개의 다른 LED 화면을 제어합니다.
3. HDMI, DVI, VGA, SDI, CVBS, IP 입력을 지원합니다.
4. 6개의 창 미리보기 및 출력 모니터링;
5. 실시간 이더넷 모니터링 및 제어
6. 편집 가능한 텍스트 및 이미지 오버레이
7. 디졸브, 와이프 및 컷을 포함한 창 또는 모드 전환 효과
8. 각 입력의 밝기 제어;
9. 투명도 조정 및 가장자리 페더링;
10. 입력 신호의 핫 백업
사양:
| 비디오 입력 | |||||
| 유형 | 수량 | 설명 | |||
| DVI-D(24+1) | 1 |
· 1920×1200@60Hz 최대, 하위 호환성 · HDMI1.3 이하 버전, EDID 버전 1.3과 호환 |
|||
| HDMI(A형) | 1 |
· 1920×1200@60Hz 최대, 하위 호환성 · HDMI1.3 이하 버전, EDID 버전 1.3과 호환 |
|||
| VGA(HD-15) | 2 | · 최대 1920×1200@60Hz(UXGA), 하위 호환성 | |||
| 컴포지트 비디오(BNC) | 2 | ·NTSC/PAL 적응형, 3D 빗 필터 지원 | |||
| 확장 입력 | 1~2 |
· DVI, VGA, SDI, HDMI1.3/1.4, 듀얼 링크 DVI, IP 및 CVBS로 구성 가능 · 기본 구성: DVI-D 입력 2개 |
|||
| 비디오 출력 | |||||
| 유형 | 수량 | 설명 | |||
| DVI-D(24+1) | 6 |
· 다음과 같은 공통 출력 해상도 지원: 2048×1152@60Hz 및 1920×1080@60Hz · 3840×660@60Hz와 같은 사용자 정의 출력 해상도 지원 · HDMI1.3 이하 버전과 호환 · 프로그래밍 출력으로 4개, 모니터 및 미리보기 출력으로 1개, 루프로 1개 |
|||
| 기능 설명 | |||||
| 접합 출력 | · 접합 출력 해상도는 최대 15360×600@60Hz(수평 접합) 또는 960×6144@60Hz(수직 접합) 또는 4096×1536@60Hz(교차 접합)까지 가능합니다.그리고 출력 해상도는 이 범위 내에서 임의로 조정할 수 있습니다. | ||||
| 4창 디스플레이 |
· 화면에 동시에 4개 이하의 이미지를 렌더링합니다. 이 이미지는 같거나 다른 입력 신호에서 올 수 있습니다. · 각 이미지는 자유롭게 확대/축소 및 정렬할 수 있습니다.이미지가 서로 겹칠 수 있습니다. |
||||
| 이더넷 모니터링 | · 이더넷을 통해 사용자는 KYSTAR 소프트웨어를 통해 실시간으로 모니터링하고 미리 볼 수 있습니다. | ||||
| 핫 백업 | · 사용자는 입력 신호의 우선 순위를 설정할 수 있습니다.현재 신호가 실패하면 시스템은 다음 우선 순위 신호를 자동으로 출력합니다. | ||||
| 이미지-텍스트 오버레이 | · KYSTAR 소프트웨어를 통해 이미지에 텍스트 또는 그림을 오버레이할 수 있습니다. | ||||
| 효과가 있는 원활한 전환 | · 신호 또는 사전 설정 전환의 경우 사용자는 페이드 인/아웃, 컷, 수직 또는 수평 빗, 라운드 컷인 또는 컷아웃, 다이아몬드 컷인 또는 컷아웃 및 크로스를 포함한 다양한 전환 효과를 선택할 수 있습니다. 사방 | ||||
| 로컬 모니터링 및 미리보기 |
· 사용자는 모니터를 통해 입력 신호를 미리 보거나 현재 출력 이미지를 모니터링할 수 있습니다. 1. 출력을 모니터링하여 디스플레이와 동일한 이미지를 표시합니다. 2. 동시에 6개의 입력 이미지를 보여주는 입력을 미리 봅니다. 3. 동시에 모니터링하고 미리 봅니다. |
||||
| 투명도 조정 및 가장자리 페더링 | 이미지의 다른 레이어를 잘 통합하기 위해 U4는 각 창의 투명도를 변경하거나 가장자리 페더링 효과를 얻을 수 있습니다. | ||||
| 사전 설정 및 호출 | · 사용자는 빠른 호출을 위해 최대 64개의 사전 설정 매개변수를 저장할 수 있습니다. | ||||
| 독립적인 밝기 제어 | U4는 각 입력의 밝기를 독립적으로 조정할 수 있어 사용자가 다른 이미지에 영향을 주지 않고 특정 이미지의 품질을 향상시킬 수 있습니다. | ||||
| 다중 캐스케이드 | · 견인 장치 또는 그 이상의 장치가 함께 작동하여 더 큰 화면을 구동할 수 있습니다. | ||||
| 얼다 | · U4는 표시되는 비디오를 정지할 수 있습니다. | ||||
| 기타 | |||||
| PC 제어 모드 | RS232/RJ45 이더넷 | 사이즈(mm) | 66(H)×432(L)×256(D) | ||
| 무게(kg) | 4 | 입력 전원 | 100~240VAC, 47~63Hz, ≤2A | ||
| 업무 환경 | 임시 직원: 0-40℃;험:0-95% | 보증 | 일년 | ||

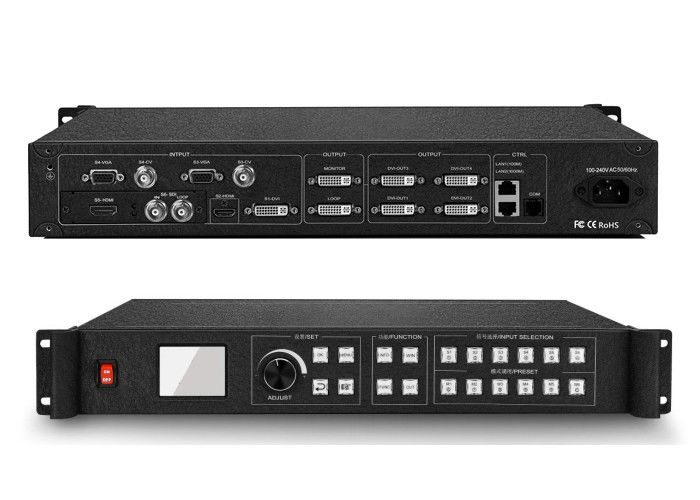

이미지 구성
