제품 상세 정보:
|
| HDMI 순응성: | HDMI 2.0 | HDCP 순응성: | HDCP 2.2 / HDCP 1.4 |
|---|---|---|---|
| 비디오 대역폭: | 18Gbps | 영상 해상도: | 4K60Hz 4:4:4까지 |
| 색상 공간: | RGB / YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4 | ESD 보호: | 휴먼 바디 모델 - ±8kV (에어-갭 방출) &±4kV (접촉 방출) |
| 주택: | 금속 엔클로저 | 색: | 검정색 |
| 차원: | 송신기 / 수신기 : 61 밀리미터 [W] Ｘ 88 밀리미터 [D] Ｘ 18 밀리미터 [H] | 중량: | 송신기 : 160g, 수신기 : 155g |
| 전원 공급기: | 입력 : AC 100 - 240V 50/60Hz 출력 : DC 12V/1A | 소비 전력: | 3.84 Ｗ |
| 강조하다: | 18Gbps HD 비디오 연장기,HDMI2.0 HD 비디오 연장기,CAT 연장기를 통한 18Gbps HDMI |
||

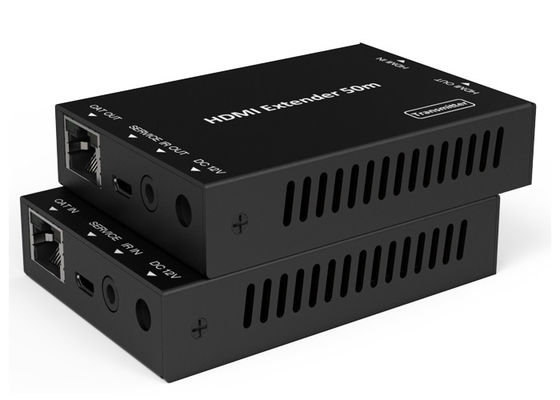

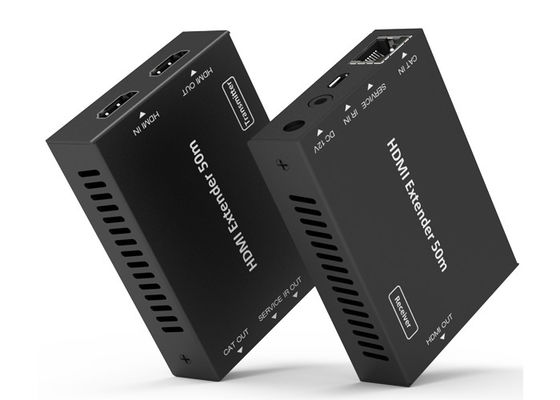

CAT 금속 엔클로저 에 18Gbps HD 화면 교수 50 미터 HDMI
CAT 교수 50 미터 동안 18Gbps HDMI
1. 도입
HDMI 18Gbps 교수는 고화질 비디오 / 오디오 신호와 편도 IR를 확장할 수 있고 거리가 한 개의 Cat5e/6 케이블에 대한 송신기와 수신기 사이의 164ft / 50 미터에 달려있습니다. 그것은 결의안 최고 4K2K@60Hz 4:4:4, 18Gbps까지와 HDCP 2.2를 지지합니다. 게다가 교수는 출처 통제와 한 HDMI 출력된 루프를 고려하는 일방적 IR 통로를 갖추고 있습니다.
교수는 투 유닛을 포함합니다 : 송신기 유닛과 수신 장치. 송신기 유닛은 HDMI 입력 신호를 사로잡는 것에 책임이 있고, 한 비용 효과적 Cat6 케이블과 방출 IR 제어신호를 통해 신호를 전송합니다. 수신 장치는 HDMI 신호를 받고 IR 제어신호를 전송하는 것이 책임이 있습니다.
교수는 장거리 능력으로 한 개의 Cat5e/6 위에서 HDMI 연장을 위한 가장 편리한 솔루션을 제공하고, 어떠한 앱을 위한 완전한 해결책입니다.
2. 특징
순응한 ☆ HDMI 2.0, HDCP 2.2 / HDCP 1.4와 DVI 1.0
☆는 18Gbps 대역폭을 지원합니다
☆ 지지 입출력 비디오 결의안 최고 4k2k@60Hz 4:4:4가 연장됩니다
최고 164ft / 50까지 미터를 능가하세요
☆ 지원 1 HDMI 출력된 루프
☆는 일방적 적외선 통로를 지원합니다
☆ 지원 HDR 기능
☆ 지원 PoC (전력 위에 케이블은) 작용합니다, 그것이 그것에게 각각 송신기를 의도합니다
또는 수신기는 12V/1A 전원용 어댑터의 동력이 공급된 공급입니다, 다른 것 전혀 그렇지 않습니다
전력 공급기 기간을 필요로 하세요)
☆ 지원 자동 카피 EDID는 작용합니다
쉽고 탄력적 설치를 위한 ☆ 콤팩트 디자인.
3. 패키지 내용
① 1× HDMI 18Gbps 교수 (송신기)
② 1× HDMI 교수 (수신기) 18Gbps명
③ 1× IR 총은 (1.5 미터에게) 전보를 칩니다
④ 1× 20~60KHz IR 수신부는 (1.5 미터에게) 전보를 칩니다
⑤ 1× 12V/1A 록킹 력 어댑터
⑥ 4× 마운팅 귀
⑦ 1× 사용자 교범
4. 상술
| 기술적입니다 | ||
| HDMI 순응성 | HDMI 2.0 | |
| HDCP 순응성 | HDCP 2.2 / HDCP 1.4 | |
| 비디오 대역폭 | 18Gbps | |
| 영상 해상도 | 4K60Hz 4:4:4까지 | |
| 색상 공간 | RGB / YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4 | |
| 색상 모드 |
8/10/12 비트 (1080P60Hz, 4K30Hz, 4K60Hz YCbCr 4:2:2/4:2:0) 8비트 (4K60Hz 4:4:4 ) |
|
| HDMI 오디오 포맷 |
LPCM 2.0/2.1/5.1/6.1/7.1, 돌비 디지털 방식, 돌비 (DD+), DTS-ES, DTS 외에 돌비 디지털 방식인 트루하드 HD 마스터, DTS HD-HRA, DTS-X |
|
| ESD 보호 | 휴먼 바디 모델 - ±8kV (에어-갭 방출) &±4kV (접촉 방출) | |
| 연결 | ||
| 송신기 |
입력 : 1x HDMI 종류 A [여성인 19개 핀] 1x 서비스 [마이크로 USB, 업데이트 항구] 출력 : 1x HDMI 종류 A [여성인 19개 핀] 1x IR 아웃 [3.5mm 스테레오 미니잭] CAT 아웃 1x명 [여성인 8개 핀인 RJ45] |
|
| 수신기 |
입력 : 1x IR IN [3.5mm 스테레오 미니잭] CAT IN 1x명 [여성인 8개 핀인 RJ45] 1x 서비스 [마이크로 USB, 업데이트 항구] 출력 : 1x HDMI 종류 A [여성인 19개 핀] |
|
| 기계적입니다 | ||
| 주택 | 금속 엔클로저 | |
| 색 | 검정색 | |
| 차원 |
송신기 / 수신기 : 61 밀리미터 [W] Ｘ 88 밀리미터 [D] Ｘ 18 밀리미터 [H] |
|
| 중량 | 송신기 : 160g, 수신기 : 155g | |
| 전원 공급기 |
입력 : AC 100 - 240V 50/60Hz 출력 : DC 12V/1A |
|
| 소비 전력 | 3.84 Ｗ | |
| 작동 온도 | 32 - 104' Ｆ / 0 - 40' Ｃ | |
| 저장 온도 | -4 - 140' Ｆ / -20 - 60' Ｃ | |
| 상대 습도 | 20 - 90% RH (비결노 상태) | |
| 거리 결의안 / | 4K60 - 피트 / 미터 | 4K30 / 1080P - 피트 / 미터 |
| CAT5e | 164ft / 50M | 164ft / 50M |
| CAT6/6a/7 | 197ft / 60M | 230ft / 70M |
| / 아웃에서 HDMI | 10ft / 3M | 30ft / 10M |
| 고급적 고속도 HDMI 케이블의 사용은 대단히 권고됩니다. | ||
5. 연산 제어와 기능
5.1 송신기 패널
| 수 | 이름 | 기능 설명 |
| 1 | 밖에 HDMI | HDMI 출력된 루프 공항이 HDMI 케이블로 텔레비전 또는 프로젝터와 같은 HDMI 디스플레이 장치에 연결됩니다. |
| 2 | HDMI에 | HDMI 입력 포트가 HDMI 케이블로 DVD 또는 PS4 플레이어와 같은 HDMI 소스 장치에 연결됩니다. |
| 3 | 밖에 CAT | CAT6 케이블로 받는 쪽이 되어 CAT IN 공항에 연결되세요. |
| 4 |
전원 표시기 (그린을) 램프를 갖추세요 |
램프는 송신기가 계속 강화될 때 밝아질 것입니다. |
| 5 |
데이터 신호 인디케이트 램프 (오렌지) |
램프는 송신기와 수신기가 신호 전송을 할 때 밝아질 것입니다. |
| 6 | 서비스 포트 | 펌웨어 최신 사용을 위해. |
| 7 | 밖에 IR | 광대역 IR 총 케이블에 연결되세요. IR 신호는 수신기의 IR IN 공항에서 왔습니다. |
| 8 | DC 12V |
플러그 DC 12V/1A는 부대로의 공급을 강화하고, AC 코드 구멍에 어댑터를 연결합니다. (주목하세요 : 교수는 PoC 기능을 지원하, 그것이 각각 송신기를 민스트하트 또는 수신기가 12V/1A 전원용 어댑터의 동력이 공급된 공급입니다, 다른 것 전원 공급기를 필요로 하지 않습니다.) |
5.2 수신기 패널
| 수 | 이름 | 기능 설명 |
| 1 | 밖에 HDMI | HDMI 출력 포트가 HDMI 케이블로 텔레비전 또는 프로젝터와 같은 HDMI 디스플레이 장치에 연결됩니다. |
| 2 | CAT에 | CAT6 케이블과 송신기 종단 위의 CAT 해항에 연결되세요. |
| 3 |
전원 표시기 (그린을) 램프를 갖추세요 |
램프는 수신기가 계속 강화될 때 밝아질 것입니다. |
| 4 |
데이터 신호 인디케이트 램프 (오렌지) |
램프는 송신기와 수신기가 신호 전송을 할 때 밝아질 것입니다. |
| 5 | 서비스 포트 | 펌웨어 최신 사용을 위해. |
| 6 | IR에 | 광대역 IR 수신부 케이블에 연결되세요. IR 신호는 송신기의 IR 해항에 보낼 것입니다. |
| 7 | DC 12V |
플러그 DC 12V/1A는 부대로의 공급을 강화하고, AC 코드 구멍에 어댑터를 연결합니다. (주목하세요 : 교수는 PoC 기능을 지원하, 그것이 각각 송신기를 민스트하트 또는 수신기가 12V/1A 전원용 어댑터의 동력이 공급된 공급입니다, 다른 것 전원 공급기를 필요로 하지 않습니다.) |
5.3 IR 핀 정의
IR 수신부와 총 핀의 정의로서의 아래 :
다음은 IR 케이블 사용 방식에 관한 질문 응답 방식 그림입니다.
6. 애플리케이션 사례
