제품 상세 정보:
|
| Resolution: | 4k*2k 60Hz (YUV 4:2:0) | WDM filter: | Integrated 1310nm/1550nm filter |
|---|---|---|---|
| 입력 및 출력 신호: | TMDS 레벨 (DVI1.0 준수) | 모듈 치수 (밀리미터): | 59.5LX20.0WX10.5H |
| 광 커넥터: | 1X LC 커넥터 | 전기 접속기: | HDMI 플러그 |
| 권장 섬유: | OM3 mm 섬유 또는 단일 모드 섬유 | 연장 거리: | 300M |
| 강조하다: | 300m HD 비디오 연장기,1310nm HD 비디오 연장기,1550nm 미니 HDMI 연장기 |
||
1xLC 미니 300m HD 비디오 확장기 1310nm 1550nm HDMI 플러그
1xLC HDMI 파이버 확장기 1310/1550nm 300m
특징:
***해상도는 최대 3840*2160/30Hz ((Y:U:V 4:44
***3840*2160/30Hz의 해상도를 지원합니다.2:0)
***DVI 데이터를 OM3 MMF 또는 SMF 섬유로 최대 300m까지 확장합니다.
***HDCP 지원
***1x LC OM3 MM Fiber 또는 SM Fiber로 분리 가능한 기능
***모듈은 HDMI 플러그를 채택하여 그래픽 소스와 디스플레이에 직접 연결할 수 있을 만큼 컴팩트합니다.
***송신기와 수신기에 2개의 (2) +5V DC 전원 어댑터를 포함합니다.
***마이크로 USB-B 전원 커넥터
***RFI/EMI 방치 가능한 방출량과 구리 전도기가 없기 때문에 비디오 품질의 손실로 데이터 보안;
응용 프로그램:
***의료기기, 항공기, 교통통제, 공장 및 은행용 디지털 FPD, PDP 및 프로젝터
***컨퍼런스실 및 오디토리움의 디지털 FPD 및 프로젝터
***원격 시스템에서 전체 모션 그래픽 디스플레이를 보여주는 디지털 FPD를 가진 키오스크
***공공 사이트의 PDP 정보 표시
***길 과 경기장 에 있는 LED 표지판
적용 도표:

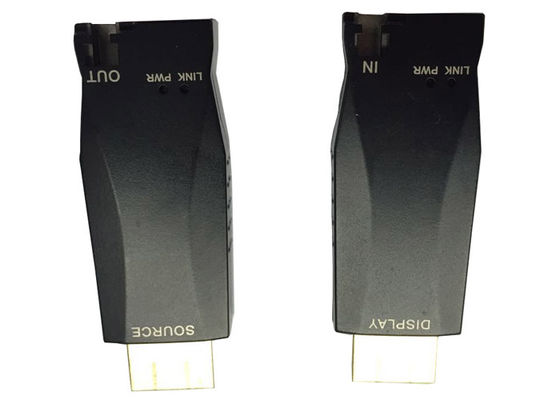

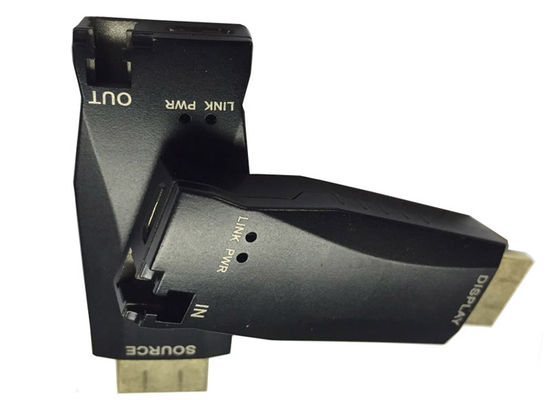

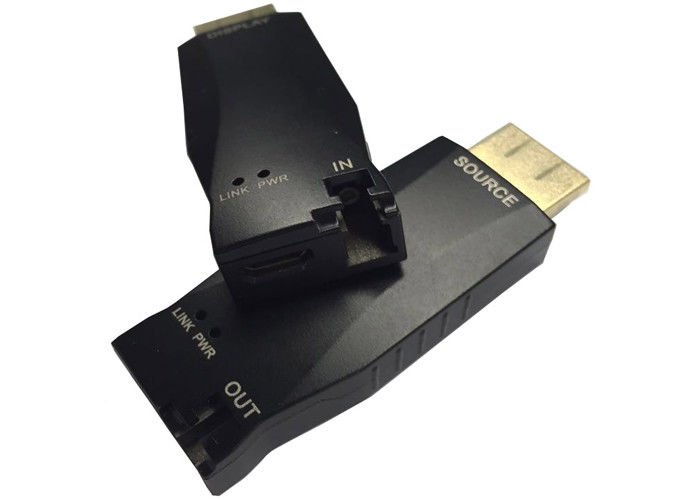

제품 사진:
설명:
WLHDMI-304S-TR 광 확장 모듈은 송신 모듈과 수신 모듈로 구성되어 있으며, 각각 LC 커넥터와 HDMI 플러그가 있습니다.사용자들은 끝에 LC 페룰이 있는 광섬유 케이블의 길이를 선택하여 자신의 재량에 따라 연장 길이를 결정할 수 있습니다.그것은 선택 된 OM3 멀티 모드 유리 섬유 또는 단일 모드 섬유의 모달 대역폭의 한계에까지 확장 할 수있는 그래픽 TMDS 신호를 제공합니다.
WLHDMI-304S-T와 WLHDMI-304S-R 사이의 통신은 양방향이며, ¥T에서 ¥R까지의 데이터 속도는 1310nm로 10.2Gb/s이고, ¥R에서 ¥T는 1550nm로 250Mb/s입니다.1310nm 및 1550nm 광적 신호는 HDMI 확장 장치 내부에 1310/1550nm WDM 필터로 하나의 섬유로 멀티플렉스됩니다..
WLHDMI-304S HDMI Extender는 HDMI 1.4 표준을 준수하며, 3840 * 2016 / 30Hz까지의 해상도를 지원합니다.4:4) 또는 3840*2016/60Hz (YUV 4:2OM3 MMF 및 SMF에서 최대 300m까지의 거리를 지원합니다.
연장기는 다음과 같이 세 부분으로 구성됩니다.
- 하나의 송신기; P/N: WLHDMI-304S-T
- 1개의 수신기; P/N: WLHDMI-304S-R
- 2개의 AC 어댑터 110V-240V DC 5V 1A 출력
기술 사양
-사양
-일반 사양
|
|
매개 변수 |
사양 |
|
결의 |
4k*2k 30Hz |
3840x2160/30Hz (YUV 4:4:4) |
|
4k*2k 60Hz |
3840x2160/60Hz.2:0) |
|
|
구성 요소 |
Tx 모듈의 레이저 다이오드 |
1310nm FP 레이저와 1550nm PIN PD |
|
Rx 모듈의 광 다이오드 |
1550nm FP 레이저와 1310nm PIN PD |
|
|
WDM 필터 |
통합된 1310nm/1550nm 필터 |
|
|
전기 |
입력 및 출력 신호 |
TMDS 레벨 (DVI1.0을 준수) |
|
데이터 전송 속도 (그래픽 데이터) |
최대 3.4Gbps |
|
|
최대 픽셀 시계 주파수 |
340Mb/s |
|
|
최대 비디오 비트 레이트 |
10.3Gb/s |
|
|
출력 Rx의 끝에서 총 Jitter |
최대 309 PS |
|
|
횡단 채널 |
최대 6n |
|
|
광학 |
링크 전력 예산 |
최소 8.5dB |
|
기계식 |
모듈 차원 (mm) |
59.5LX20.0WX10.5H |
|
커넥터 |
광 연결 장치 |
1X LC 커넥터 |
|
전기 커넥터 |
HDMI 플러그 |
|
|
추천 된 섬유 |
OM3 MM 섬유 또는 단일 모드 섬유 |
|
|
거리를 늘려 |
300m |
|
절대 최대 등급
|
매개 변수 |
기호 |
최소 |
최대 |
단위 |
|
공급 전압 |
VCC |
- 0.3 |
+60 |
V |
|
입력 및 출력 전압 |
Vin/out |
- 0.3 |
VCC |
V |
|
작동 온도 |
위쪽 |
0 |
70 |
°C |
|
가동 상대 습도 |
RHop |
5 |
80* |
% RH |
|
저장 온도 |
이쪽 |
- 40 |
+ 85 |
°C |
|
저장 상대 습도 |
RHsto |
5 |
95* |
% RH |
운영 조건
송신기 모듈 (E-to-O 변환기)er); P/N WLHDMI-302S-T
|
|
매개 변수 |
기호 |
최소 |
전형적 |
최대 |
단위 |
|
전원 공급 |
공급 전압 |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
공급 전류 |
ITcc |
- |
280 |
320 |
mA |
|
|
권력 분산 |
PRX |
- |
1.4 |
1.76 |
W |
|
|
전원 공급 거부 |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
데이터 입력 부하 |
RLD |
|
50 |
|
오 |
|
그래픽 공급 전압 |
GVCC |
+ 31 |
+ 33 |
+ 35 |
V |
|
|
단면 출력 스윙 전압 |
GVISWING |
0.4 |
- |
0.8 |
V |
|
|
광적 연결 |
10.2Gb/s 송신기 |
|||||
|
광 출력 전력 |
포 |
- 6개0 |
|
0 |
dBm |
|
|
데이터 비율 |
B |
|
10.3 |
|
Gb/s |
|
|
파장 수신 |
λ |
1260 |
1310 |
1360 |
nm |
|
|
응급실 |
어.. |
3.5 |
|
7 |
dBm |
|
|
Δλ |
|
|
|
2 |
nm |
|
|
250Mb/s 수신기 |
||||||
|
광전력 수신 |
포 |
-25 |
|
0 |
dBm |
|
|
데이터 비율 |
B |
|
250 |
|
Mb/s |
|
|
파장 수신 |
λ |
1490 |
1550 |
1610 |
nm |
|
|
신호가 잘 감지됩니다. |
SDg |
|
|
-25 |
dBm |
|
|
신호 감지 실패 |
SDf |
-27 |
|
|
dBm |
|
|
링크 전력 예산 |
Pbgt |
9.0 |
|
|
dB |
|
|
전체 지터 |
TR기타르 |
|
|
309 |
ps |
|
수신기 모듈 P/N: WLHDMI-302S-R:
|
|
매개 변수 |
기호 |
최소 |
전형적 |
최대 |
단위 |
|
전원 공급 |
공급 전압 |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
공급 전류 |
IRcc |
- |
280 |
320 |
mA |
|
|
권력 분산 |
PRX |
- |
1.4 |
1.76 |
W |
|
|
전원 공급 거부 |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
데이터 출력 부하 |
RLD |
|
50 |
|
오 |
|
그래픽 공급 전압 |
GVCC |
+ 31 |
+ 33 |
+ 35 |
V |
|
|
단면 출력 스윙 전압 |
GVISWING |
0.4 |
- |
0.8 |
V |
|
|
광적 연결 |
10.2Gb/s 수신기 |
|||||
|
광전력 수신 |
포 |
-14.5 |
|
0 |
dBm |
|
|
데이터 비율 |
B |
|
10.3 |
|
Gb/s |
|
|
파장 수신 |
λ |
1260 |
1310 |
1360 |
nm |
|
|
신호가 잘 감지됩니다. |
SDg |
|
|
-14 |
dBm |
|
|
신호 감지 실패 |
SDf |
-15 |
|
|
dBm |
|
|
링크 전력 예산 |
Pbgt |
8.5 |
|
|
dB |
|
|
전체 지터 |
TR기타르 |
|
|
309 |
ps |
|
|
250Mb/s 송신기 |
||||||
|
광 출력 전력 |
포 |
- 9번0 |
|
-3 |
dBm |
|
|
데이터 비율 |
B |
|
250 |
|
Mb/s |
|
|
파장 수신 |
λ |
1490 |
1550 |
1610 |
nm |
|
|
응급실 |
어.. |
9 |
|
|
dBm |
|
|
Δλ |
|
|
|
4 |
nm |
|
광섬유 케이블의 권장 사양
|
매개 변수 |
조건 |
사양 |
|
섬유 종류 |
|
OM3 MM 섬유 또는 SM 섬유 |
|
섬유 케이블 약화 |
SM 섬유 λ = 1310nm |
최대 0.5dB/km |
|
OM3 MM 섬유 λ = 1310nm |
최대 3.5dB/km |
|
|
연장 거리 |
SM 섬유 |
300m |
|
OM3 MM 섬유 |
300m |
|
|
굽은 |
|
최대 0.4ns |
|
삽입 약화 |
|
최대 0.5dB |
|
전체 광적 약화 |
330 피트 (100 미터) 연장 |
최대 1.5dB |
참고: 두 개의 LC 커넥터를 클램프하는 일부 플라스틱 커플러가 맞지 않았습니다.
그림
설치:
참고: 다음 단계에 따라 광 HDMI 확장자를 설치하십시오, 그렇지 않으면 확장자를
작동하지 않아야 합니다.
1비디오 소스에 WLHDMI-304S-T를 연결하고
표시
2WLHDMI-304S-T와 WLHDMI-304S-R 사이에 섬유를 연결
3WLHDMI-304S-T와 WLHDMI-304S-R에 외부 전원 공급을 연결합니다.
4.시스템에 전력을 공급합니다.
