PIP 기능이 있는 HDMI 2x1 멀티뷰어

1.소개

이 제품은 고성능 2 x 1 멀티 뷰어입니다.한 화면에 두 개의 고화질 입력 소스 표시를 지원합니다.

멀티 뷰어로 4가지 모드로 한 화면에 표시할 수 있습니다.

2.특징

1. HDMI 1.3a, HDCP 1.2 준수;

2. 다중화된 HDMI 2 입력 및 1 출력 및 4 디스플레이 모드를 지원합니다.

3. 최대 1080p 고화질 해상도를 지원합니다.

4. 스케일러 업, 스케일러 다운 기능 지원;

5. 다중 출력 해상도 지원;

6. 디지털 오디오 형식 LPCM/AC3/DTS 지원

삼.패키지

• HDMI 2x1 멀티 뷰어 -------------------------------------------------- ---------------- 1PCNS
• 5V1A DC 전원 어댑터 ----------------------------------------------------------- ------------------- 1PCS
• 사용 설명서 ------------------------------------------------ -------------------------- 1PCS

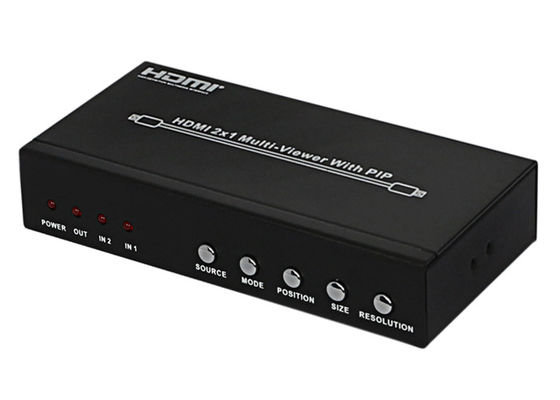

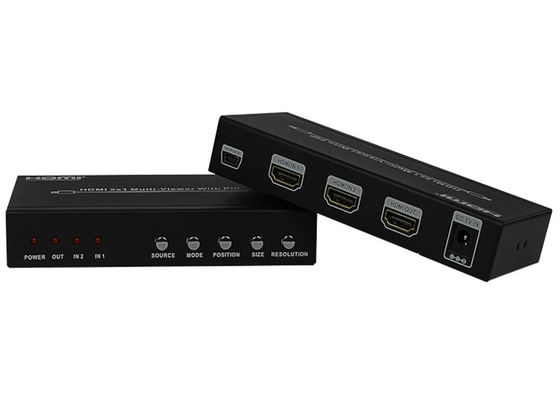

4. PIP 기능이 있는 HDMI 2x1 멀티 뷰어용 제품 사진:

5. 사양

1.비디오 대역폭 225MHz[6.75Gbps]

2.입력 포트 2 x HDMI (암놈 타입)

3. 출력 포트 1 x HDMI(암형),

4. 오디오 출력 PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1

5. 입력 해상도 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz,

1080p24/30/50/60Hz,800x600@60, 1024x768@60,1280x720@60,1920x1080@60;

출력 해상도 1080p,1080i,720p,1024x768,1360x768

6.ESD 보호 인체 모델: ±8kV(공극 방전) ±4kV(접촉 방전)

7. 전원 공급 장치 5V/1A DC(US/EU 표준, CE/FCC/UL 인증)

8. 치수 70mm(W)×140mm(D)×25mm(H)

9. 무게 300g

10. 섀시 재질 금속

11. 실크스크린 컬러 블랙

12. 작동 온도 0°C~40°C/32°F~104°F

13. 보관 온도 −20 °C ~ 60 °C/−4 °F ~140 °F

14. 상대 습도 20~90% RH(비응축)

15. 소비전력(최대) 10W

6.작동 제어 및 기능

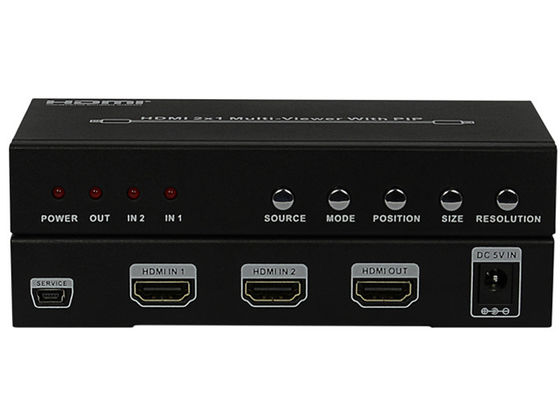

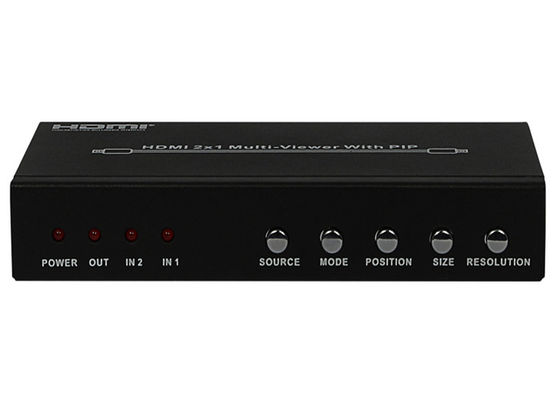

전면 패널

• 전원 LED: 이 빨간색 LED는 장치가 전원 공급 장치에 연결되어 있을 때 켜집니다.
• 출력 LED: 이 빨간색 LED는 TV가 해당 HDMI 출력을 연결하면 켜집니다.

포트.

• 에2 주도의: 이 빨간색 LED는 HDMI IN2가 메인 이미지로 선택되었을 때 켜집니다.
• NSN1 주도의: 이 빨간색 LED는 HDMI IN1이 메인 이미지로 선택되었을 때 켜집니다.
• 원천: 버튼을 눌러 입력 소스를 메인 이미지로 선택하면 LED가 해당 입력 소스를 표시합니다.
• 방법: 버튼을 눌러 디스플레이 모드를 선택합니다. ※ 설명 보기 1.
• 위치: PIP 모드에서 버튼을 눌러 서브 이미지의 위치를 ​​선택합니다.
• 크기: PIP 모드에서 버튼을 눌러 서브 이미지의 크기를 선택합니다.
• 해결: 버튼을 눌러 출력 해상도를 선택합니다.

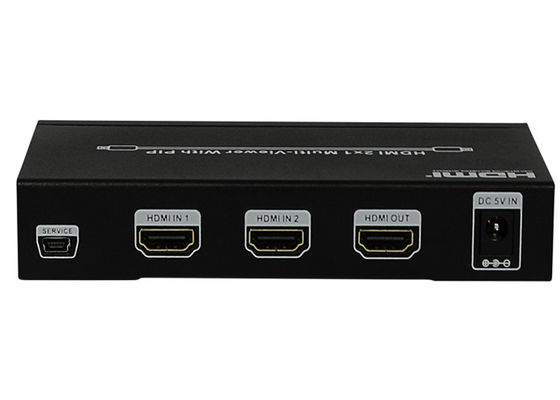

후면 패널

• 서비스: RS232 도구를 통해 컴퓨터에 연결되고 호스트 컴퓨터 소프트웨어를 통해 제어됩니다.
• HDMI 입력1: 이 슬롯은 DVD, PS3의 HDMI 소스 출력을 연결하는 곳입니다.
• HDMI 입력2: 이 슬롯은 DVD, PS3의 HDMI 소스 출력을 연결하는 곳입니다.
• HDMI 출력: 이 슬롯은 HDMI 케이블로 HDTV 또는 모니터를 연결하는 곳입니다.
• DC 5V 에: 5V DC 전원 공급 장치를 장치에 연결하고 어댑터를 AC 벽면 콘센트에 연결합니다.

7. NS이자형설명 1 모드 소개:

1.모드 1: 원뷰 모드

2. 모드 2: PIP 모드

삼. Mode3: POP 모드 A

4. 모드 4: POP 모드 B

8.적용 예
