제품 상세 정보:
|
| 송신기: | 송신기 | 상호 작용: | SDI Output(BNC female); SDI 출력(BNC 암); HDMI Output(Type A female); HDMI 출력(A |
|---|---|---|---|
| 공급 전압 범위: | 7-36V DC | 전송 범위: | 150미터 |
| 전력 소비: | < 6W | 크기: | (길이 x 너비 x 높이): 95.4*152.2*26mm |
| 입력 비디오 형식: | SDI: 3G, HD 및 SD-SDI(자동 선택): HDMI: 525i, 625i, 720p 50/59.94/60, 1080i 50/59.94/60, 1080p23.98/24/25 | 비디오 처리 색 농도: | RSSI-Blue(5 LEDs); RSSI-Blue(5개 LED); Link-Yellow; 링크-노란색; VIDEO-Gree |
| 강조하다: | SDI HDMI 무선 연장기,150m HDMI 무선 연장기,150m HDMI 와이파이 연장기 |
||

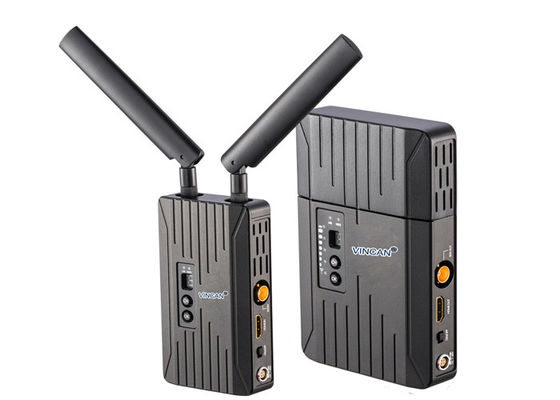

대기 시간이 없는 150미터 3G SDI HDMI 무선 연장기
지연 없는 PRO150,150미터 WHDI HDMI&3G-SDI 무선 확장기
특징:
1. 현장 배터리 설치 및 교체에 편리한 Sony F970 배터리 버클.
2. 모든 입력 및 출력 포트는 +-8 kV ESD 보호 수준(HBM, 접점 방전)을 갖습니다.. 플러그 앤 플레이 – 소프트웨어가 필요하지 않습니다.

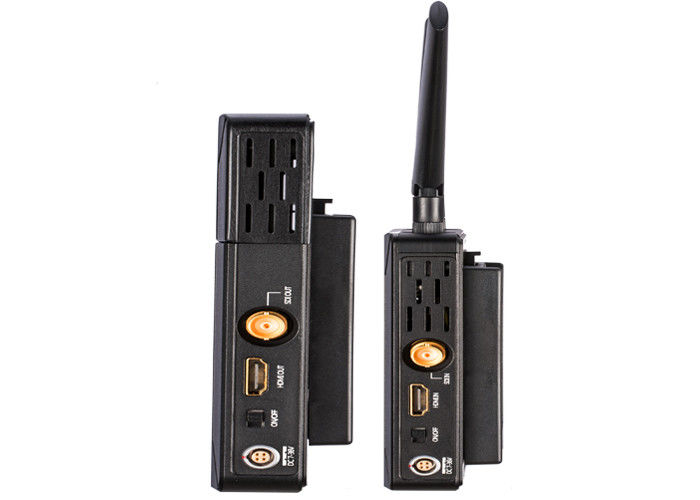

3. 전문 표준 4핀 LEMO 전원 플러그.
4. 각 RX(수신기)는 공장에서 고유한 TX(송신기)와 쌍을 이룹니다.
5. 견고한 냉각 및 내구성을 갖춘 산업용 금속 및 플라스틱 케이스.
6. RX 내장 지향성 안테나.
7. 무선 전원 상태, 비디오 상태 및 수신기 RSSI에 대한 신호 표시기.
8. 단단한 운반 케이스는 제품에 물과 충격 방지 기능을 제공합니다.
사양
|
|
|
/ |
|
SDI:3G, HD, |
|
|
|
|
|
|
및 SD-SDI(자동 선택): |
|
||
|
|
|
|
|
|
||
|
출력 비디오 형식 |
|
|
|
HDMI: 525i, 625i, |
|
|
|
|
|
|
720p 50/59.94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60, 1080p23.98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
비디오 처리 색 농도 |
|
링크-노란색； 비디오-녹색 |
|
RSSI-Blue(5개 LED);링크-노란색; |
|
|
|
|
|
비디오-그린 |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
주파수 대역 |
|
5.1-5.9GHz, 중국에서 구성 가능, |
|
5.1-5.9GHz, 중국에서 구성 가능, |
|
|
|
|
북미, 유럽 등 |
|
북미, 유럽 등 |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
변조 모드 |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
전송 전력 |
|
최대 15dBm |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
수신기 감도 |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
점유 대역폭 |
|
20/40MHz |
|
20/40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
온도 범위 |
|
0-40℃(작동 온도); |
|
0-40℃(작동 온도); |
|
|
|
|
|
-20-60℃(보관온도) |
|
-20-60℃(보관온도) |
|
|
|
|
|
|
|
|
|
|
설치
1) 카메라의 비디오 소스 출력이 정상이고 HD 모니터의 전원이 켜져 있고 연결된 비디오 입력으로 전환되었는지 확인합니다.
포트.
2) 2개의 TX 안테나가 설치되어 있는지 확인합니다.최적의 결과를 얻으려면 이중 안테나를 "V" 형태로 설정하고 방해받지 않는 라인을 유지하십시오.
송신기와 수신기 사이의 시야.당신의 참고를 위한 그림 아래
3) 모든 입력, 출력 SDI 또는 HDMI 케이블이 연결되어 있는지 확인합니다.
4) 송신기와 수신기 모두 배터리 또는 DC 입력을 통해 전원이 공급되는지 확인합니다.그런 다음 송신기와 수신기의 전원 스위치를 각각 켭니다.POWER 표시등이 켜집니다.
5) 송신기와 수신기가 동일한 주파수로 설정되어 있는지 확인합니다.
6) 카메라가 켜져 있고 비디오 입력이 정상이면 TX 측 VIDEO 표시등이 켜집니다.
7) RX가 TX와 무선 링크를 완료하기 전에 RSSI 표시기와 VIDEO 표시기가 꺼져 있습니다.무선 링크가 완료되면 RSSI 표시기가
먼저 불이 켜지고 신호 강도를 나타냅니다.수신기가 무선 인터페이스에서 내부적으로 정상적인 무선 비디오를 감지하면 VIDEO
표시등이 켜집니다.그 전에 수신기의 SDI 또는 HDMI 비디오 출력 포트에 HD 모니터가 연결되어 있으면 다음의 OSD가 표시됩니다.
아래 그림과 같이 링크 연결합니다.
8) 시스템은 링크 강도와 신호 채널 상태에 따라 링크를 구성하는 데 20-30초를 소비합니다.무선 링크일 때
현재 무선 신호 강도를 나타내는 RSSI 표시등이 켜지고 VIDO 표시등이 켜지고 연결된 HD 모니터가 설정됩니다.
실시간 비디오 및 오디오를 재생합니다.
주파수 선택
무선 전송 시스템은 5.1-5.9GHz 주파수 대역에서 작동하며 다른 라이센스 또는 ISM 대역으로 유연하게 구성하여 다음을 수행할 수 있습니다.
다른 글로벌 지역을 수용합니다.송신기의 전면 패널에는 주파수 선택 버튼이 있습니다(아래 그림 참조).
최대 4개의 작동 가능한 주파수 채널을 제공하고 최대 4개의 동시 수신기 유닛을 지원합니다.
