제품 상세 정보:
|
| VGA: | HD15는 3.5 지원 640*480/85HZ에서 1920*1200/60HZ의 1 오디오 인터페이스와 조화시키고 연결됩니다 | HDMI: | HDMI 1.4 (HDCP 1.3) DVI 1.0, HDMI는 오디오를 끼워 넣습니다 |
|---|---|---|---|
| 화면: | 3.5의 NTSC、PAL의 스테템과 1대 오디오와의 링크인 SECAM이 조화시킨 자동 식별 | USB: | 2.0의 표준 인터페이스가 Ｕ 디스크를 삽입하고 오디오를 끼워 넣을 수 있습니다 ; video、image、MP3、TXT를 지원하세요 |
| 오디오: | 3.5 오디오 인터페이스, 지원 좌우 채널과 스테레오, AV 신호 스위치 스티엔크로누스리 | 제어 모드: | IR 、case 키 |
| 전원 공급기: | AC : 100 내지 240 Ｖ | 힘: | 20w |
| 차원(1U): | 1U 19 인치 규격 crate,442mm(L)*45mm(H)*242mm(W) | 중량(1U): | 2.5 킬로그램 |
| 입력 포트: | 1 채널 HDMI 입력 포트 | 출력 포트: | 9 채널 HDMI 출력 포트 |
| 강조하다: | 20W HDMI 비디오 월 컨트롤러,길이 442mm HDMI 비디오 월 컨트롤러,20W HDMI 월 컨트롤러 |
||

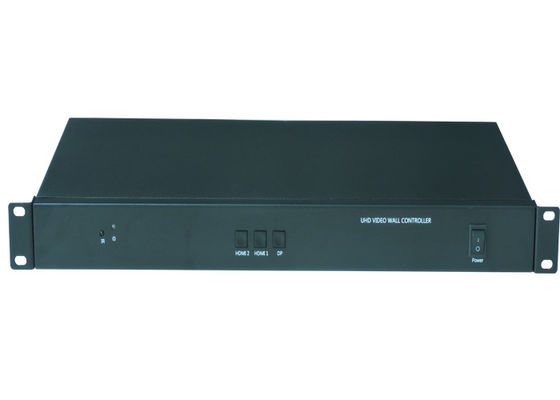

예술적 자유와 다중 각 HDMI 비디오 월 제어기 20W명
I. 설치 설명서
당신의 귀중한 시간 절약하기 위해, 본서는 공통이 상식을 도입하지 않습니다
전기 제품의 사용,
공통 전기 제품의 상식을 따르세요.장치를 사용하기 전에,
당신이 빨리 익숙하게 될 수 있도록 주의깊게 조작 지시를 읽으세요
장치의 위임과 사용과 함께.
II. 설치 단계

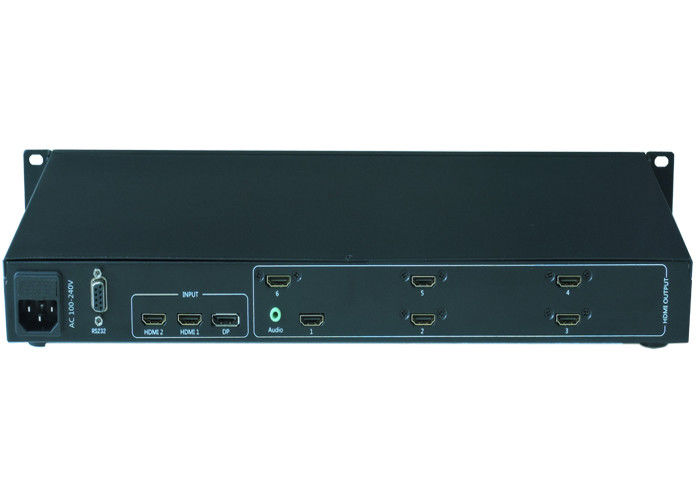

1. 액정 디스플레이 유닛의 HDMI 입력 포트에 짜집기 프로세서의 HDMI 출력을 연결하세요,
그리고 각각 디스플레이 유닛은 짜집기 프로세서의 어떠한 HDMI 출력 포트에도 연결될 수 있습니다 ;
2. HDMI1과 HDMI2와 DP 인터페이스 중 어느 것에 디스플레이될 신호 출처를 연결시키세요 ;
3. 처음 당신은 비디오 월 제어기를 구축했습니다, RS232 인터페이스에 연결될 필요가 있습니다의
직렬 케이블을 통한 비디오 월 제어기.
설치 다이어그램은 다음과 같습니다 :
3세. 전원 켬
위에서 말한 케이블이 연결된 후, 100-240V ＡＣ 전원에 플러그를 꽂으세요,
장치의 전원 스위치를 켜세요,
전원 표시기 빛은 빨갛고 기기가 작업 상태에 있습니다 ;
IV. 기술적인 매개 변수
| 이름 | 상술 |
| 입력 신호 | |
| VGA |
HD15는 3.5의 1 오디오 인터페이스와 조화시키고 연결됩니다 1920*1200/60HZ에 대한 640*480/85HZ를 지원하세요 |
| HDMI | HDMI 1.4 (HDCP 1.3) DVI 1.0, HDMI는 오디오를 끼워 넣습니다 |
| 화면 | 3.5의 PAL과 1대 오디오와의 링크인 SECAM인 NTSC의 스테템이 조화시킨 자동 식별 |
| USB |
2.0의 표준 인터페이스가 Ｕ 디스크를 삽입하고 오디오를 끼워 넣을 수 있습니다 ; 지원 비디오, image,MP3, TXT |
| 출력 신호 | 최고 9까지 HDMI 신호 출력은 출력 해상도로 주문 제작될 수 있습니다의 1920x1080@60HZ까지. |
| HDMI는 조화시킵니다 | |
| 오디오 | 3.5 오디오 인터페이스, 지원 좌우 채널과 스테레오, AV 신호 스위치 스티엔크로누스리 |
| 다른 사람 | |
| 제어 모드 | IR, 경우 핵심 |
| 전원 공급기 | AC : 100 내지 240 Ｖ |
| 공동 패턴 | 쿼드 표준 조인트, 단일 기계장치는 2 내지 9의 조인트를 특화합니다 |
| 힘 | 20W |
| 케이스 사이즈 | |
| 차원(1U) | 1U 19 인치 규격 crate,442mm(L)*45mm(H)*242mm(W) |
| 중량(1U) | 2.5KG |
| 상품 이름 | 예술적 자유와 다중 각 HDMI 비디오 월 제어기 20W명 |
