4개의 Hdmi 입력 SDI 출력이 있는 모듈식 4K UHD 비디오 매트릭스 스위처

4개의 HDMI 입력 SDI 출력이 있는 모듈식 4K UHD 비디오 매트릭스 스위처

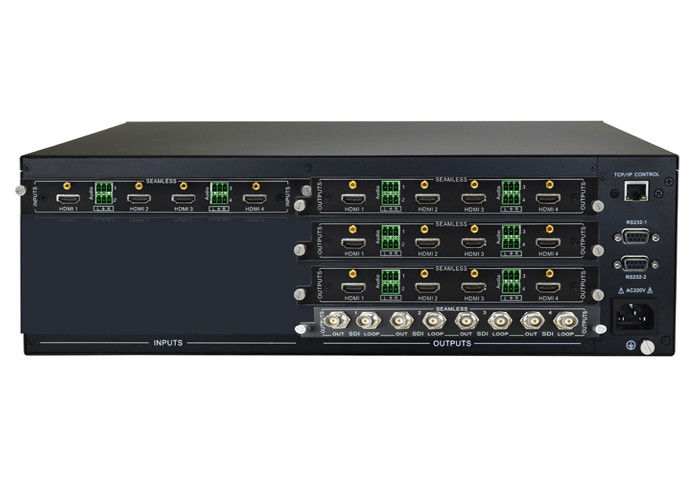

4개 HDMI 입력 12개 HDMI 및 4채널 SDI 출력이 있는 4K UHD 모듈식 비디오 매트릭스 스위처

1. 개요

모듈식 입력 카드 옵션에는 다음 연결이 포함됩니다. HDMI, DVI, VGA, HDBaseT(RS232 및 양방향 광대역 IR 포함),

HD15(VGA-UXGA, RGBHV, RGBS, RGsB, RsGsB, 컴포넌트 비디오, S-비디오 및

합성 비디오).모듈식 출력 카드에는 HDMI, SDI, DVI, VGA, HDBaseT 및 광섬유 연결이 포함됩니다.

HDMI 입력 카드에서 스테레오 오디오 임베딩이 지원되어 아날로그 오디오를 디지털 신호에 삽입할 수 있습니다.스테레오 오디오 캔

HDMI 또는 HDBaseT 출력 카드를 사용하여 디임베딩할 수도 있습니다.고급 EDID 관리는 소스를 스테레오 오디오만 출력하도록 제한하고,

연결된 디스플레이에서 기본 비디오 데이터를 에뮬레이트하는 동안.이 시스템을 통해 아날로그 오디오를 페어링된 디지털 비디오로 전환할 수 있으며,

추가 오디오 매트릭스 스위처가 필요하지 않습니다.

투명한 버튼 캡은 전면 패널에 읽을 수 있는 텍스트를 제공하며 각 설치에 맞게 사용자 지정할 수 있습니다.IR, RS232 및

TCP/IP는 타사 제어 시스템을 위한 광범위한 옵션을 제공합니다.10개의 프로그래밍 가능한 사전 설정은 효율적인 구성 수단을 제공합니다.

일반적인 사용 패턴에 대한 비디오 및 오디오 배포.

2. 특징

• HDMI 및 HDBaseT를 통한 4K UHD 해상도

• 지원되는 연결: VGA, SDI, DVI, HDMI, HDBaseT 및 광섬유

• 최대 10.2Gbps의 고대역폭

• 확장성에 기반한 I/O 모듈식 카드 추가

• 교차점 울트라 스위칭

• 고급 HDCP 및 EDID 관리

• 핫 스왑 가능한 디자인

• 조명 버튼 지우기

• IR, 이더넷 및 RS-232를 통한 제어

• 10개의 글로벌 프리셋

• 전환 및 상태를 위한 전면 패널 LCD

• 전면 패널 보안 잠금 장치

• 3RU 랙 장착형 알루미늄 인클로저

3. 사양 .

입출력 연결:

• 섀시 입력: 4 x 입력 카드

• 섀시 출력: 4 x 출력 카드

• 각 I/O의 대역폭: 340MHz(10.2Gbps)

• 입/출력 임피던스: 75옴

• 스위칭 속도: 200ns(최대)

• 게인: 0dB

• 최대 지연: 5nS(+/- 1nS)

제어:

• 직렬 제어 포트: RS-232, 9핀 암 D 커넥터

• 핀 구성: 2 = TX, 3 = RX, 5 = GND

• 전면 패널 컨트롤: 버튼

• 이더넷을 통한 TCP/IP 제어

일반 및 환경:

• 재질: 검정색으로 칠해진 알루미늄 프레임 크기: 3RU 랙 섀시

• 습도: 10% ~ 90%

• 작동 온도: 0° ~ +40°C(+32° ~ +104°F)

• 작동 습도 20% ~ 90%, 비응축

• 보관 온도 -10° ~ +60° C(+14° ~ +140° F)

• 보관 습도 20% ~ 90%, 비응축

• 설치: 랙 장착 가능

전원, ESD 및 규정

• 국제 전원 공급 장치: 110VAC ~ 240VAC, 50/60Hz

• 전력 소비: 완전히 채워진 상태에서 135와트

• ESD 보호: 15kV

• 규정: 세륨, RoHs, FCC

• 케이스 크기: 483x317x133mm(3U)

• 제품 배송 무게: 7.71kg(17파운드)

4. 응용 프로그램 사용:
