제품 상세 정보:
|
| SDI 전송률: | 2.970Gbps, 1.485Gbps | SMPTE 표준: | 425M 레벨 A 및 B, 424M, 292M, 259M-C |
|---|---|---|---|
| SDI 케이블 거리: | 3G/HD/BELDEN 1694A 케이블 사용 시 최대 100/200미터 | HDMI 케이블 거리: | 10m, 8/12비트 |
| 전력 소비: | 5W | 치수: | 110mm(W)×288mm(D)×32mm(H) |
| 무게: | 750g | 섀시 재질: | 금속 |
| 강조하다: | 2.970Gbps HDMI 컨버터,5W HDMI 컨버터,1.485Gbps SDI 컨버터 |
||
2.970Gbps HDMI 컨버터
ALL to SDI 스케일러 변환기
1. 소개
SDI to ALL 스케일러 변환기를 사용하면 SD, HD 및 3G-SDI 신호를 HDMI/DVI/VGA/컴포지트 포트 디스플레이에 표시할 수 있습니다.즉, 이제 전문가가 SDI 신호를 배포 및 확장하는 동시에 이러한 디스플레이에 작업을 표시할 수 있는 기능을 제공하는 것이 더 쉬워졌습니다.또한 L/R 오디오 출력 덕분에 사용자는 아날로그 오디오 형식을 출력할 수 있으며 루프스루 3G-SDI 설계는 SDI 및 HDMI/DVI/VGA/복합 포트 디스플레이 모두에서 콘텐츠를 동시에 표시할 수 있어 사용자에게 이점을 제공합니다.
2. 특징
자동 감지 기능이 있는 SD-SDI, HD-SDI 및 3G-SDI 입력 신호 지원
HDMI/DVI/VGA/컴포지트 및 SDI(바이패스) 출력을 동시에 지원합니다.
SDI 인터페이스는 2.970 Gbit/s, 2.970/1.001 Gbit/s,
1.485Gbit/s, 1.485/1.001Gbit/s 및 270Mb/s;
최대 100m(3G-SDI), 200m까지 SDI 입/출력 거리 지원
미터(HD-SDI) 또는 300미터(SD-SDI);

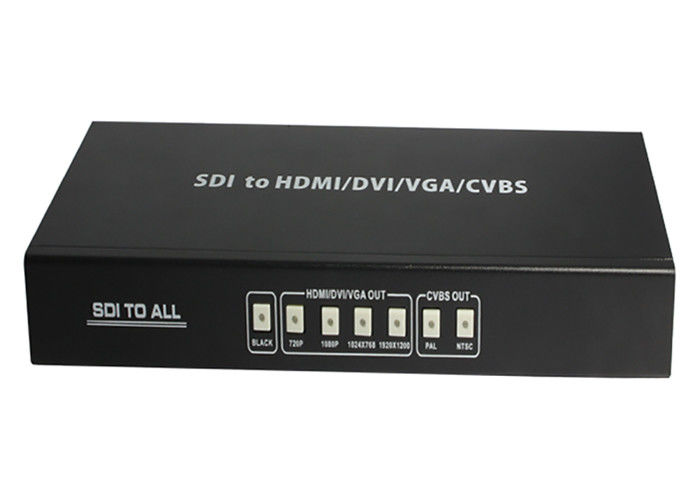

모든 SDI 신호를 HDMI/DVI/VGA/컴포지트로 확장:
1. HDMI/DVI/VGA 타이밍: 1280x720,1920x1080,1024x768,1920x1200;
2. 복합 형식: PAL, NTSC;
SDI 입력 모드 지원:
1. SD-SDI(SMPTE 259M-C, 비트 전송률 270Mbit/s)
2. HD-SDI(SMPTE 292M, 1.485Gbit/s 및 1.485/1.001Gbit/s의 비트 전송률)
3. 3G-SDI(SMPTE 424M/425M-AB, 비트 전송률 2.970Gbit/s 및
2.970/1.001Gbit/s)
Ø 블랙 스크린 신호 출력 지원;
Ø 이퀄라이징 및 재클럭된 루프 출력;
Ø 아날로그 2CH에 대한 대체 오디오 출력;
패키지 내용물
SDI to ALL 스케일러 변환기 1pcs
12V/2.5A DC 전원 어댑터 1개
사용 설명서 1개
3. 사양
SMPTE 표준 ..................................................................425M 레벨 A 및 B, 424M, 292M, 259M-C
SDI 전송 속도 .................................................................. 2.970Gbps, 2.970/1.001Gbps, 1.485Gbps,
1.485/1.001Gbps 및 270Mbps

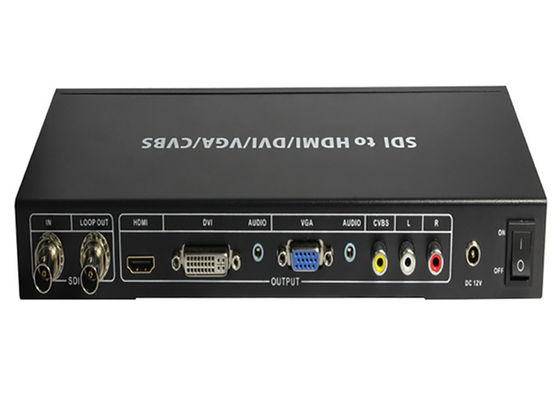

입력 포트 .................................................................. ...........1×BNC(SD/HD/3G-SDI)
출력 포트 .................................................................. ...........1×BNC(SD/HD/3G-SDI 바이패스),
1×HDMI(A형 커넥터),
1×DVI(오디오 포함)
1x VGA(오디오 포함)
R/L이 있는 1×복합
ESD 보호.................................................................................. .. 인체 모형:
±8kV(에어갭 방전)
±4kV(접점방전)
SDI 케이블 거리 .................................................................................. 3G 최대 100m(BELDEN 1694A 케이블)
HD 최대 200m(BELDEN 1694A 케이블)
SD 최대 300m(BELDEN 1694A 케이블)
치수................................................. ....... 110mm(W)×288mm(D)×32mm(H)
무게 ................................................. ...........................750g
섀시 재료 .................................................................................. ....... 금속
작동 온도.............................................. 0˚C~40˚C/32˚F~104˚F
보관 온도 .................................................................................. .. −20˚C~60˚C/−4˚F~140˚F
상대 습도 .................................................................................. ........ 20~90% RH(비응축)
전력 소비 ................................................ .......5W
