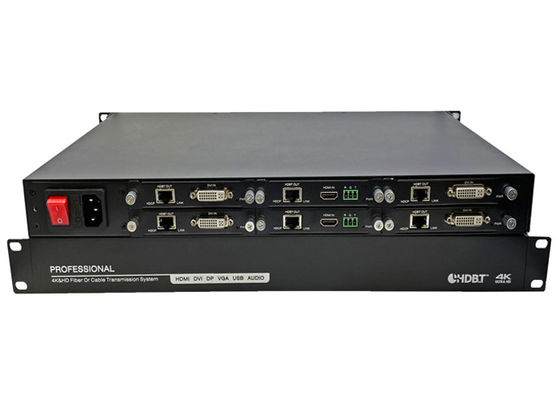

제품 상세 정보:
|
| 상품 이름: | 6 하드바세트 출력 포트와 하드바세트 70 미터 엑스엔더 를 경유하는 울트라 슬림 4K HDMI | 하드바세트 연결기: | RJ45 |
|---|---|---|---|
| 하드바세트 거리: | 70 미터와 100 미터 | 대역폭: | 10.2 그비피스 |
| 하드바세트 버전: | V1.0 | IR 상술: | 0 ~38 킬로 헤르츠를 지원하세요 |
| 강조하다: | 70M USB 화면 교수,Unix USB 화면 교수,윈도우 HD 동영상 교수 |
||
제품 개관 :
송신기 :
① 하드바세트는 나타납니다 : 모든 데이터 신호의 전송이 전력을 포함하기 때문에 한 개의 CAT5e/6/7 케이블로 수신 장치에 연결되세요.
(2) IR 총의 직접적인 조준선 이내에 IR 신호를 장치로 전송하기 위한 IR 총에 대한 IR 아웃컨넥트.
다음의 ⑶ IR멀리 위치한 장치의 IR 제어범위를 확장시키기 위해 IR 교수에 연결되세요. 사용되는 원격이 직접적인 조준선 내에 포함된다는 것을 보증하세요 IR 교수의.
④ 활동적인 하드바세트는 이르렀습니다 :이 LED는 장치가 전원을 켤 때 초당 명멸할 것입니다.
⑤ 하드바세트 링크는 이르렀습니다 : 이 LED는 하드바세트 링크가 송신기와 수신기 사이에 확립될 때 밝아질 것입니다.
다음의 ① HDMI DVD 또는 블루레이 플레이어와 같은 HDMI 소스 장비에 연결됩니다.
② RS232 :RS-232 명령의 전송을 위한 디-서브 9 핀 케이블에 RS232 단말기를 통해 PC 또는 랩탑에 연결되세요.
(3) HDCP는 이르렀습니다 :이 LED는 장치가 어떤 HDCP도 가지고 있지 않을 때 명멸하고 항상 장치가 HDCP를 가지고 있을 때 밝아질 것입니다.
수신기 :
다음의 ①HDBaseT 모든 데이터 신호의 전송이 전력을 포함하기 때문에 한 개의 CAT5e/6/7 케이블로 수신 장치에 연결되세요.
② 이내에 IR 신호를 장치로 전송하기 위한 IR 총에 대한 IR 아웃컨넥트는 IR 총의 가시선을 지시합니다.
다음의 ③ IR멀리 위치한 장치의 IR 제어범위를 확장시키기 위해 IR 교수에 연결되세요. 사용되는 원격이 IR 교수의 직접적인 조준선 내에 포함된다는 것을 보증하세요.
④ 활동적인 하드바세트는 이르렀습니다 :이 LED는 장치가 전원을 켤 때 초당 명멸할 것입니다.
⑤HDBaseT 링크는 이르렀습니다 :이 LED는 하드바세트 링크가 송신기와 수신기 사이에 확립될 때 밝아질 것입니다.
⑥DC 12V :부대 안으로 12V DC 전력 공급 장치를 메우고 AC 코드 구멍에 어댑터를 연결하세요.
① HDMI는 나타납니다 : DVD 또는 블루레이 플레이어와 같은 HDMI 소스 장비에 연결됩니다.
② RS232 :RS-232 명령의 전송을 위한 디-서브 9 핀 케이블에 RS232 단말기를 통해 PC 또는 랩탑에 연결되세요.
③ HDCP는 이르렀습니다 :이 LED는 장치가 어떤 HDCP도 가지고 있지 않을 때 명멸하고 항상 장치가 HDCP를 가지고 있을 때 밝아질 것입니다.
산출 내역
| 기능 | 입력 횟수 신호 | 송신기 :6 CH (DVI, HDMI, IR, 리모트 스위치) |
| 출력 신호의 수 | 수신기 :1CH (DVI, HDMI, IR, 리모트 스위치) | |
| 전송거리 |
WLHDB-USB70:0-70m WLHDB-USB100:0-100m |
|
| 비디오 전송 공연 | 영상 입력 인터페이스 | HDMI와 DVI-I는 (DVI-D 신호만을 지원합니다) |
| 비디오 출력단 인터페이스 | HDMI와 DVI-I는 (DVI-D 신호만을 지원합니다) | |
| 결의안 | 1080p/1080i/720p/720i/576p/576i/480p/480i 최대 지지체 4K×2K | |
| 최대 전송률 | 10Gbps | |
| IR | 원격 제어 인터페이스 | 3.5 밀리미터 오디오 포트 |
| 원격 제어 인터페이스 | IR 원격제어 장치 신호 | |
| USB | 프로토콜 | USB 키보드와 마우스만을 지원하세요 |
| 전원 공급기 | 전압 범위 |
입력 :AC110V-220V,50/60HZ 출력 :DC9V/1A |
| 소비 전력 |
송신기 :5W 수신기 :5W |
|
| 외양 속성 | 사이즈 (L×W×H) |
송신기 : 112.4mm×78.9mm×27.9mm 수신기 : 112.4mm×78.9mm×27.9mm |
| 재료 | 강 케이싱 | |
| 색 | 검정색 | |
| 운영 환경 | 저장 온도 | -40-80C |
| 상대 습도 | 0-95% (비결노 상태) | |
| 작동 온도 | -15C-55C | |
| 상품 이름 | 6 하드바세트 출력 포트와 하드바세트 70 미터 엑스엔더 를 경유하는 울트라 슬림 4K HDMI | |
애플리케이션 다이어그램을 사용하는 것 :
6 하드바세트 출력 포트와 하드바세트 70 미터 엑스엔더 를 경유하는 울트라 슬림 4K HDMI
