HDMI1.3 HDCP1.1 / 1.2와 SD / HD / 3G SDI 컨버터에 대한 1080P 작은 HDMI

1.0 도입

SDI 컨버터에 대한 소형 HDMI는 HDMI 신호가 높은 것을 보증하는 동안 SDI 디스플레이에서 보여질 수 있게 허락합니다

어떠한 손실 없이 당신에게 고해상도 신호를 주기 위한 2.970 그비트 / Ｓ의 비트율. 전문가들을 위해 이 수단

그것이 지금 장거리 전송을 위한 SDI로 오디오와 당신의 높은 우식 발치 충전지수 HDMI 신호를 변환하기 쉽습니다

그리고 당신의 작품을 SDI 디스플레이에 디스플레이하세요.

2.0 특징

***Support HDMI1.3 HDCP1.1/1.2 ;

SDI 디스플레이. 위의 ***Shows HDMI 소스 ;

SDI 인터페이스는 2.970 그비트 / Ｓ, 2.970/1.001 그비트 / s,의 비트 전송률에 작동합니다 ;

1.485 그비트 / Ｓ, 1.485/1.001 그비트 / Ｓ와 270 Mb / s. ;

***Supports HDMI 입력 타이밍 : 480i@59.94, 576i, 720p@50/59.94/60,

1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60.;

SDI에 대한 ***Converts HDMI 신호 :SD-SDI (270 메가비트 / Ｓ의 비트 전송률에, SMPTE 259M-C)에 대한 480i/576i

에이치디에스디아이 (1.485 그비트 / Ｓ 또는 1.485/1.001 그비트 / Ｓ의 비트 전송률에, SMPTE 292M) 1080p 내지 3G SDI에 대한 720p/1080i

(2.970 그비트 / Ｓ와 2.970/1.001 그비트 / Ｓ의 비트 전송률에, SMPTE 424M/425M-AB).

100 미터 (3G SDI) 또는 200 미터 (에이치디에스디아이) 또는 300 미터 (SD-SDI)에 달하는 SDI 출력 거리 *** 지원 ;

HDMI1.3 HDCP1.1/1.2와 SD / HD / 3G SDI 컨버터에 대한 *** 1080P 작은 HDMI

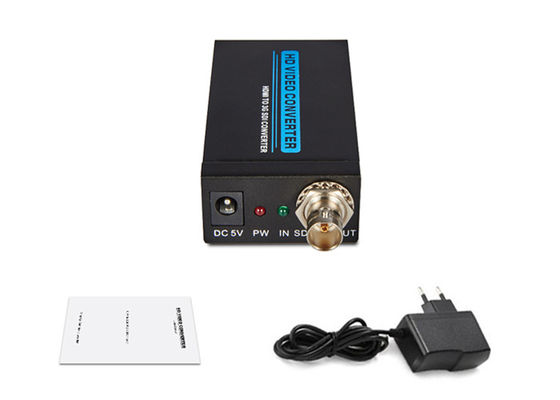

3.0 패키징 부속물 :

사용하려고 시도하기 전에 이 유닛은 미안하지만, 패키징을 확인하고 다음과 같은 항목이 포함된다는 것을 확인합니다

안에 수송용 상자 :

SD / HD / 3G SDI 컨버터에 대한 (1)1080P 작은 HDMI ------------------------------1Pcs

(2)5V DC 전력 어댑터---------------------------------------1Pcs

(3)사용자 설명서---------------------------------------------------1Pcs

4.0 상술

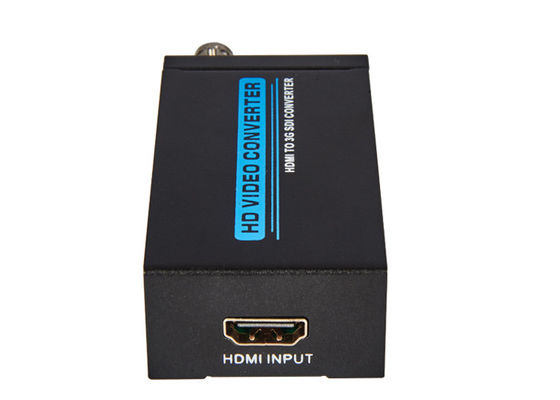

입력 포트 ---------------------------------------------------------------------------1 Ｘ HDMI ;

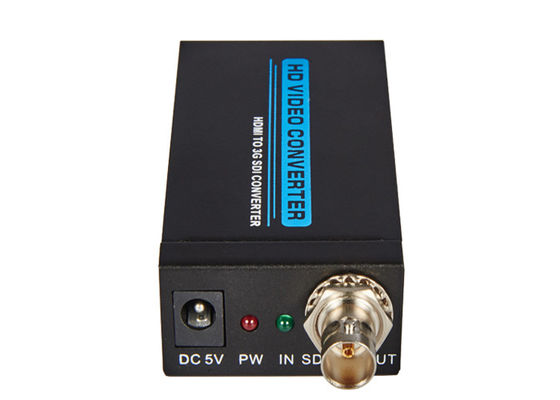

출력 포트---------------------------------------------1 Ｘ BNC (SDI/HD-SDI/3G-SDI) ;

SDI 전송율----------------------2.970 그비트 / Ｓ와 2.970/1.001 그비트 / Ｓ

/ 출력 해상도에서------480i, 576i, 720p@50/59.94,60,1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60 ;

전원 공급기--------------------------------------------------------------------------DC 5V ;

ESD 보호 휴먼 바디 모델---------------------±8kV (에어-갭 방출)

±4kV (접촉 방출) ;

차원-----------------------------------------------------82 밀리미터 Ｘ 43.5 밀리미터 Ｘ 23 밀리미터 ;

중량------------------------------------------------------------------------------------150g ;

작동 온도----------------------------------0' Ｃ ~ 40' Ｃ / 32' Ｆ ~ 104' Ｆ ;

저장 온도------------------------------------20' Ｃ ~ 60' Ｃ / -4' Ｆ ~ 140' Ｆ ;

엘라티브 습도-------------------------------------20 ~ 90% RH (불응축) ;

소비 전력 (맥스)-------------------------------------------------------------5W ;

상품 이름-----------------HDMI1.3 HDCP1.1/1.2와 SD / HD / 3G SDI 컨버터에 대한 1080P 작은 HDMI ;

5.0 연결과 작동

5.01 HDMI 신호 출처와 HDMI 입력 사이에 HDMI 케이블을 연결하세요

컨버터의.

5.02 컨버터와 SDI 디스플레이 사이에 동축 케이블을 연결하세요.

5.03 컨버터와 수단 사이에 전원용 어댑터를 연결시키세요.

5.04 HDMI 신호 출처와 디스플레이의 전원 공급기를 여세요. 선택하세요

상응하는 입력 포트, 그리고 나서 그것은 일합니다.
