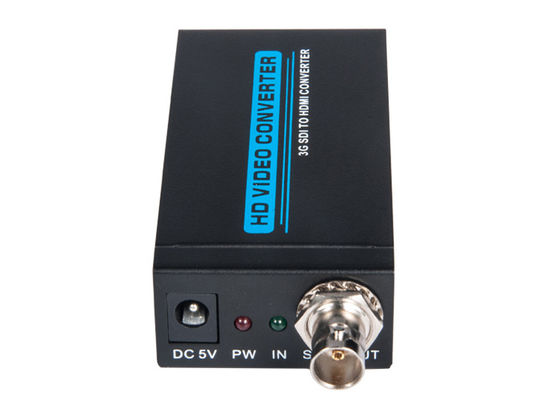

HDMI1.3 HDCP1.1 / 1.2와 HDMI 컨버터에 대한 1080P 작은 SD / HD / 3G SDI

1.0 도입

HDMI 컨버터에 대한 SDI는 SD-SDI, 에이치디에스디아이와 3G SDI 신호가 HDMI / SDI 디스플레이에서 보여질 수 있게 허락합니다

2.970 그비트의 잇달아 일어나는 고비트율동안 / 빨리 당신에게 주기 위한 Ｓ는 어떠한 손실 없이 전송의 신호를 보냅니다.

전문가들을 위해 그것이 지금 당신의 3G SDI를 분배하고 확장하기 쉽는 이 수단은 신호합니다

당신에게 당신의 일과를 디스플레이하기 위한 능력을 주는 동안 HDMI는 HDMI 컨버터에서 조립된 것 덕택으로 전시합니다.

게다가 루프-쓰로우 3G SDI 디자인의 덕택으로 사용자들은 양쪽 SDI를 즐길 수 있습니다고

HDMI는 동시에 전시합니다.

2.0 특징

1) 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s에 있는 작동

그리고 270Mbits / s. ;

2)SMPTE 425M을 지원합니다 (과 수준 비를 평평하게 하세요), SMPTE 424M,

SMPTE 292M, SMPTE 259M-c. ;

3)a를 위한 평준화되고 다시 시간을 잰 루프 아웃풋오 통합된 오디오 탈삽입 장치

8개 채널, 48 킬로 헤르츠 오디오.의 최대 ;

4)자동차 비디오 모드 탐지 (3G/SD/HD) ;

5)1080p 50/59.94/를 평평하게 하기 위한 SMPTE 425M 수준 비로부터의 전환

60 4:2:2 10-bit. ;

6)긴 디스탄시스. 위에서 당신의 신호를 확장하기 위해 다른 유닛과 연결하세요 ;

7)SDI와 HDMI 신호와 동시 대국 ;

8)SDI 신호를 위한 최고 300M까지 신호 전송 거리를 지원합니다,

HD 신호를 위한 200M과 3G 신호를 위한 100M ;

9)HDMI1.3 HDCP1.1/1.2와 HDMI 컨버터에 대한 1080P 작은 SD / HD / 3G SDI ;

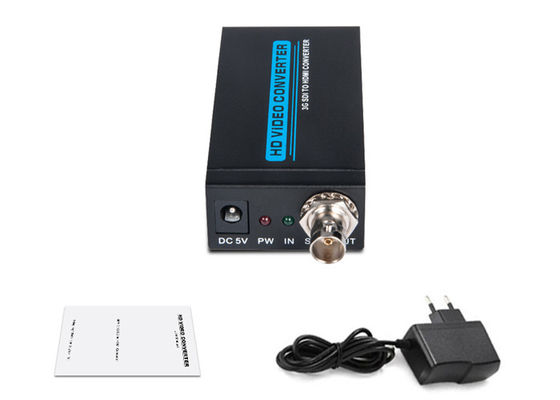

3.0 패키징 부속물 :

사용하려고 시도하기 전에 이 유닛은 미안하지만, 패키징을 확인하고 더를 확인합니다

다음과 같은 항목은 수송용 상자에 포함됩니다 :

HDMI 컨버터에 대한 (1)SDI------------------------------1Pcs

(2)5V DC 전력 어댑터---------------------------------------1Pcs

(3)사용자 설명서---------------------------------------------------1Pcs

4.0 상술

입력 포트 -----------------------------------------------1 Ｘ BNC (SDI/HD-SDI/3G-SDI) ;

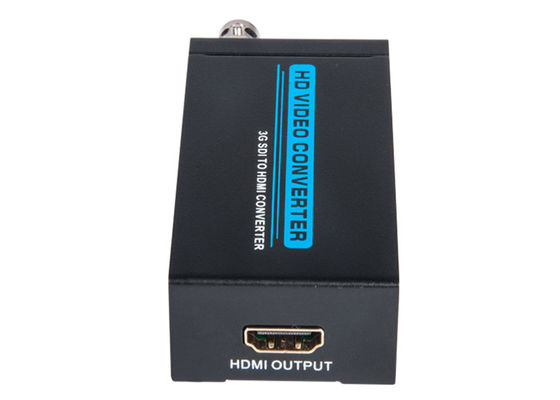

출력 포트--------------------------------------------------------------------------1 Ｘ HDMI ;

SDI 전송율----------------------2.970 그비트 / Ｓ와 2.970/1.001 그비트 / Ｓ

/ 출력 해상도에서------480i, 576i, 720p@50/59.94,60,1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60 ;

전원 공급기--------------------------------------------------------------------------DC 5V ;

ESD 보호 휴먼 바디 모델 --------------------±8kV (에어-갭 방출)

±4kV (접촉 방출) ;

차원-----------------------------------------------------82 밀리미터 Ｘ 43.5 밀리미터 Ｘ 23 밀리미터 ;

중량------------------------------------------------------------------------------------150g ;

작동 온도----------------------------------0' Ｃ ~ 40' Ｃ / 32' Ｆ ~ 104' Ｆ ;

저장 온도------------------------------------20' Ｃ ~ 60' Ｃ / -4' Ｆ ~ 140' Ｆ ;

엘라티브 습도-------------------------------------20 ~ 90% RH (불응축) ;

소비 전력 (맥스)-------------------------------------------------------------5W ;

상품 이름--------------------HDMI1.3 HDCP1.1/1.2와 HDMI 컨버터에 대한 1080P 작은 SD / HD / 3G SDI ;

5.0 연결과 작동

5.01 SDI 신호 출처와 SDI 입력 사이에 동축 케이블을 연결하세요

컨버터의.

5.02 컨버터와 HDMI 디스플레이 사이에 HDMI 케이블을 연결하세요.

5.03 컨버터와 수단 사이에 전원용 어댑터를 연결시키세요.

5.04 HDMI 신호 출처와 디스플레이의 전원 공급기를 여세요. 선택하세요

상응하는 입력 포트, 그리고 나서 그것은 일합니다.
