제품 상세 정보:
|
| 제품 이름: | 3G SDI 광섬유 익스텐더 | 인터페이스 대역폭: | 12Gbps |
|---|---|---|---|
| 전송거리: | 표준 10KM, 20/40/60/80KM 옵션 | 인터페이스: | 3PIN 피닉스 터미널 |
| 신호 방향: | 리버스 485 | 전력 공급원: | 단일 채널: DC12V/1A 1U/2U/4U AC220V |
| 자료 비율: | 270Mbit/s-1.48Gbit/s-2.97Gbit/s-6Gbit/s-12Gbit/s | ||
| 강조하다: | 고해상도 SDI 광섬유 확장기,Long-Distance SDI Over Fiber Extender |
||

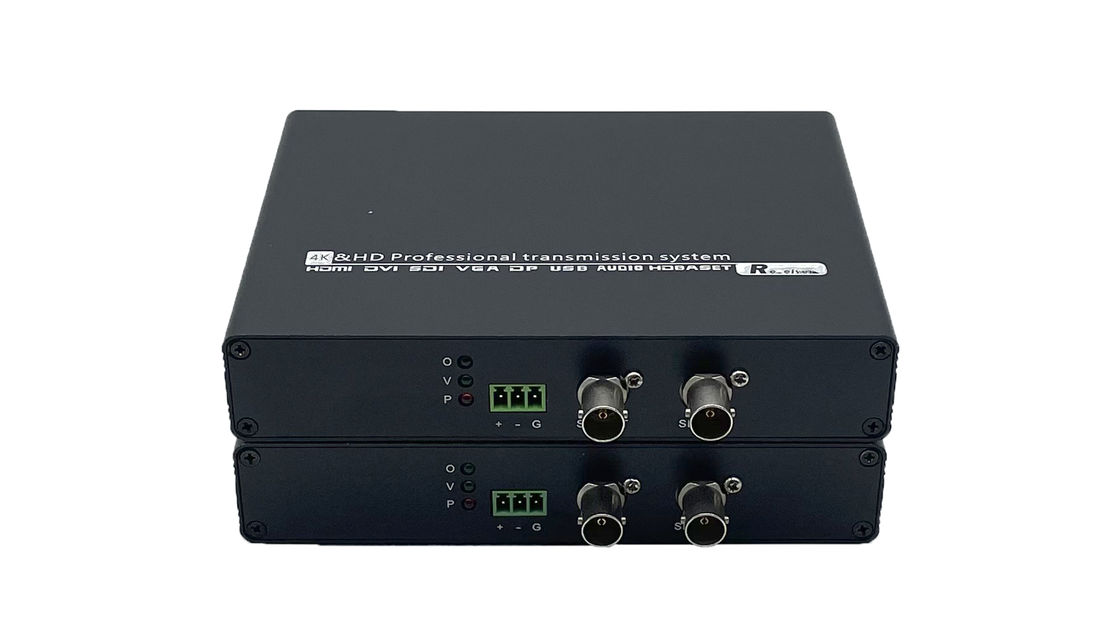

3G SDI Fiber Extender는 압축되지 않은 HD 비디오를 장거리 전송하도록 설계된 고성능 광섬유 전송 솔루션입니다.이 SDI 섬유 확장기는 3G/HD/SD-SDI 입력 적응을 지원하고 1080P60Hz까지 해상도와 후향 호환20/40/80KM의 선택적 전송 거리를 가진 이 확장기는 방송, 라이브 이벤트 제작 및 전문 AV 애플리케이션에 이상적입니다.그것은 쉽게 사용자 정의 및 통합을 위해 LC 광 포트를 지원합니다. 멀티 채널 전송 또는 ASI-SDI 지원이 필요하든, 이 솔루션은 원활한 재생을 위해 클럭 복구를 통해 안정적이고 신뢰할 수 있고 고품질의 비디오 전송을 보장합니다.
압축되지 않은 HD 비디오 전송: SDI 섬유 확장기를 통해 장거리 압축되지 않은 비디오 전송을 지원합니다.
적응식 입력 지원: 유연한 배포를 위해 3G/HD/SD-SDI 입력 신호와 호환된다.
최대 1080P60Hz 해상도: 고화질 해상도를 지원하며 후향 호환이 가능합니다.
유연한 전송 거리: 40KM 및 80KM 전송 모듈이 옵션으로 표준 20KM를 제공합니다.

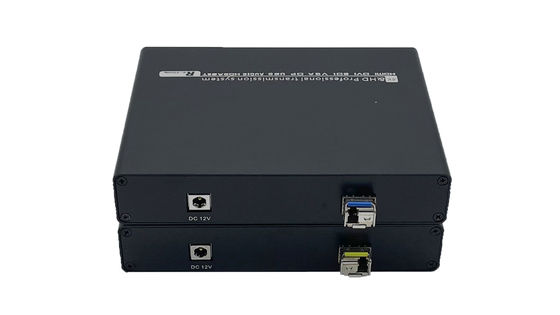

제거 가능한 SFP 모듈: 쉽게 업그레이드 및 적응성을 위해 LC 광 포트를 갖추고 있습니다.
다채널 단일 코어 전송: 고효율성 설정을 위해 2차원, 4차원, 8차원 및 16차원 쌍방향 전송을 지원합니다.
클럭 복구: 프레임 손실 또는 이미지 왜곡없이 원활한 비디오 재생을 보장합니다.
ASI-SDI 지원: 향상된 비디오 전송을 위해 ASI-SDI와 완전히 호환됩니다.
이러한 광섬유 확장기는 상당한 거리에서 고해상도 비디오 신호의 무결성과 품질을 유지하는 데 필수적입니다.
기술 매개 변수:
| V아이디어 | 신호 표준 | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI |
| 데이터 비율 | 270Mbit/s - 1.48Gbit/s 2.97Gbit/s | |
| 케이블 평형 | 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 2.97Gbit/s | |
| 신호 진폭 | 800mV±10% | |
| 퀴버 | >0.2UI | |
| 지원 결의 | 1080P60HZ/50HZ;1080P30HZ/25HZ/24HZ;1080I60HZ/50HZ;720P60HZ/50HZ;576i;480i | |
| 비디오 인터페이스 | 75-5Ω BNC 커넥터 | |
| 임페던스 | 75오엄 | |
| RS485 | 인터페이스 | 3PIN 피닉스 터미널 |
| 신호 방향 | 역전 485 | |
| 보드율 | 적응력, 최대 115200bps | |
| 광학F이버 | 광섬유 인터페이스 | 단일 채널: LC 포트 랙: FC 포트 (LC/ST/SC) 선택 |
| 섬유 종류 | 단일 모드/다중 모드 | |
| 파장 | 단일 모드 1310-155nm | |
| 인터페이스 대역폭 | 20.97Gbps | |
| 전송 거리 | 20KM 표준,40/60/80KM 선택 | |
| 오그 | 전원 공급원 | 단일 채널: DC12V/1A 1U/2U/4U 랙 AC220V |
| 최대 전력 소비량 | MAX 4W | |
| 온도 | 작동 온도: 0°C ~ +70°C | |
| 습도 | 작업 습도: 5% ~ 90% | |
| 전체 차원 | 장비 크기 도면을 참조하십시오. |
| V |
3G SDI 섬유 확장기는 다양한 전문용으로 적합합니다.
방송: 원격 제작 또는 스튜디오 설정에서 HD 비디오의 장거리 전송에 적합합니다.
라이브 이벤트 제작: 라이브 이벤트 및 콘서트에 대한 고품질, 신뢰할 수있는 비디오 전달을 보장합니다.
전문 AV 시스템: 광섬유를 통해 압축되지 않은 비디오를 필요로하는 상업 AV 설정에서 사용됩니다.
보안 모니터링: 보안 카메라 및 감시 시스템에 장거리 HD 비디오 전송을 제공합니다.
의료 영상: 비디오 명확성이 중요한 교육 및 운영 환경에서 의료 비디오 운송에 적합합니다.
