제품 상세 정보:
|
| 강조하다: | 1 입력 비디오 벽 컨트롤러,4 출력 비디오 벽 컨트롤러,불규칙한 비디오 벽 컨트롤러 |
||
|---|---|---|---|
난...설치 지침
여러분의 소중한 시간을 절약하기 위해, 이 설명서는 상식적인 통념을 소개하지 않습니다.
전기 기기 사용, 일반적인 전기 기기의 상식을 따르십시오.
이 장치를 사용하기 전에 사용 지침을 주의 깊게 읽으십시오.
장치의 사용 및 사용에 익숙해질 수 있습니다.
II. 설치 단계
1. 스플라이싱 프로세서의 HDMI 출력을 액체 결정의 HDMI 입력 포트에 연결
디스플레이 유닛, 각 디스플레이 유닛은 스플라이싱 프로세서의 HDMI 출력 포트에 연결될 수 있습니다.

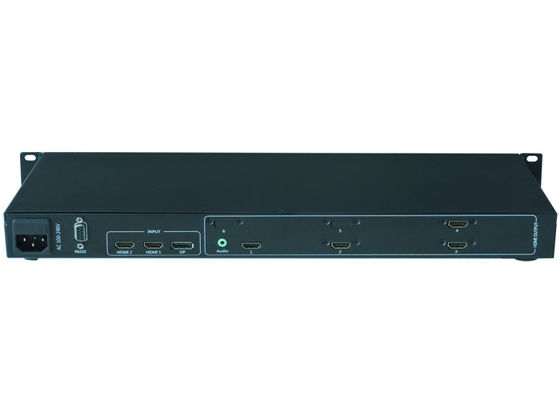

2표시될 신호 소스를 HDMI1, HDMI2, DP 인터페이스 중 하나에 연결합니다.
3. 비디오 벽 컨트롤러를 설정하는 첫 번째 시간, 당신은 RS232 인터페이스에 연결해야합니다
비디오 벽 컨트롤러의 일련 케이블을 통해.
설치 다이어그램은 다음과 같습니다.
전력
위의 케이블이 연결된 후, 100-240V AC 전원 공급에 연결, 장치의 전원 스위치를 켜십시오,
전력 표시등이 빨간색이고 장치가 작동 상태입니다.
4K 비디오 벽 컨트롤러의 첫 번째 사용은 실제 배열에 따라 소프트웨어에 의해 디버깅해야합니다
디버깅 전에 제어 소프트웨어와 장치가 정상적으로 통신해야 합니다.
통신 설정 모드는 다음과 같습니다.
CD 안의 소프트웨어 폴더를 열고 컴퓨터 하드 디스크에 복사, 내부 VideoWallcontrol.exe 파일을 열고,
그리고 다음 인터페이스가 열립니다.
