제품 개요

NSDesignStudio 프로그래밍 가능 AV 자동화 컨트롤러는 전문 AV 장치 제어, 사용자 정의 가능한 터치 패널 인터페이스, 브라우저 기반 작동, 원격 엔지니어링 및 지능형 전원 관리를 하나의 통합 플랫폼에 결합합니다.시스템 통합 업체 및 상업용 AV 프로젝트를 위해 설계된 이 시스템은 디스플레이, 프로젝터, 비디오 프로세서, 매트릭스 스위처, 오디오 시스템, PTZ 카메라, 조명, 전동 커튼, 환경 장비, 액세스 제어 장치 및 기타 타사 시스템의 중앙 집중식 제어를 가능하게 합니다.이 제품군의 다른 제어 프로세서와 달리 NSDesignStudio는 AV 자동화의 소프트웨어 및 관리 계층에 더 중점을 둡니다. 엔지니어는 사용자 정의 가능한 사용자 인터페이스를 설계하고, 장치 명령을 구성하고, 제어 로직을 생성하고, 비디오 월 소스 및 출력을 관리하고, 사용자 권한을 할당하고, 프로젝트를 업로드 또는 다운로드할 수 있습니다. 이 모든 작업을 하나의 시각적 디자인 환경을 통해 수행할 수 있습니다.

컨트롤러는 로컬 네트워크 작동뿐만 아니라 이더넷 또는 인터넷을 통한 원격 프로그래밍, 유지 보수, 업그레이드 및 프로젝트 전송을 지원합니다. HTML 웹 모드를 통해 호환되는 장치는 공개 네트워크를 통한 클라우드 서버 또는 로컬에 배포된 웹 서버를 통해 브라우저를 통해 제어 환경에 액세스할 수 있습니다.

NSDesignStudio는 iPad, iPhone, Android, Windows, 터치 패널 및 웹 기반 제어도 지원합니다. 단일 프로그래밍된 프로젝트로 여러 제어 터미널을 지원할 수 있으며, 하드웨어 설명서에 따르면 최대 16개의 장치를 동시에 연결할 수 있습니다. 다른 터미널은 운영자, 관리자, 기술자 또는 방 사용자에게 적합한 다른 인터페이스를 사용할 수 있습니다.프로그래밍 가능한 하드웨어, 시각적 인터페이스 디자인, 웹 기반 원격 관리, 다중 플랫폼 제어 및 자동화된 전원 작동의 조합을 통해 NSDesignStudio는 기본 방 제어 이상의 기능이 필요한 프로젝트에 특히 적합합니다.핵심 제품 장점

웹 기반 원격 관리

NSDesignStudio는 클라우드 서버 또는 로컬 웹 서버를 통해 브라우저 기반 시스템 액세스를 지원합니다.

권한이 있는 사용자는 다음과 같은 기능을 수행할 수 있습니다.

인터페이스 액세스

장치 제어

프로젝트 편집

프로젝트 저장

• 원격 프로그래밍
• 원격 유지 보수
• 원격 업그레이드
• 프로젝트 업로드 및 다운로드
• 이 플랫폼은 공개 4G/5G 네트워크를 통한 원격 브라우저 액세스뿐만 아니라 LAN 내 로컬 웹 배포도 지원합니다.
• 사용자 정의 터치 패널 인터페이스 디자인
• NSDesignStudio 소프트웨어를 통해 시스템 통합 업체는 각 방, 고객 또는 애플리케이션의 요구 사항에 따라 사용자 정의 그래픽 제어 인터페이스를 구축할 수 있습니다.
• 디자인 환경에는 다음이 포함됩니다.

사각형 및 그래픽 배경

다중 상태 버튼

텍스트 및 입력 컨트롤

슬라이더

• 데이터 컨테이너
• 비디오 월 컨트롤
• 신호 소스 컨트롤
• 테이블 컨트롤
• 재사용 가능한 사용자 정의 구성 요소
• 에이전트 구성
• 인터페이스 편집기는 정렬, 그룹화, 잠금, 레이어링, 회전, 글꼴, 투명도, 테두리, 배경 및 모양 설정을 제공합니다.
• 이벤트 기반 버튼 제어
• 버튼은 다른 일반, 누름 및 호버 상태로 구성할 수 있습니다. 지원되는 사용자 작업에는 다음이 포함됩니다.
• 누름

놓기

더블 클릭

길게 누르기

• 슬라이드
• 각 작업은 다음으로 할당할 수 있습니다.
• 페이지 전환
• 컨트롤 숨기기
• 컨트롤 표시

장치 명령 보내기

• 이를 통해 단순화된 사용자 인터페이스뿐만 아니라 기술 직원을 위한 고급 제어 페이지를 만들 수 있습니다.
• 다중 플랫폼 제어
• 하나의 제어 프로젝트는 다음을 포함한 여러 운영 플랫폼을 지원할 수 있습니다.
• iPad

iPhone

Android 태블릿

Android 스마트폰

• Windows 컴퓨터
• 전용 터치 패널
• 브라우저 기반 웹 터미널
• 하드웨어 설명서에 따르면 최대 16개의 제어 장치를 동시에 연결할 수 있으며 각 장치는 다른 사용자 인터페이스를 사용할 수 있습니다.
• 코드 없는 시각적 프로그래밍
• 프로그래밍 플랫폼은 기존 컴퓨터 프로그래밍 언어에 대한 의존도를 줄이도록 설계되었습니다.
• 엔지니어는 시각적으로 제어 페이지와 기능을 구성할 수 있으며, 소프트웨어는 자동으로 3D 스타일 버튼을 생성하고 투명한 PNG, WMF, ICO 및 GIF 이미지 자산을 지원합니다. 이는 설계 시간을 줄이고 나중에 유지 보수 또는 인터페이스 수정을 단순화하는 데 도움이 됩니다.

포괄적인 AV 장치 제어

프로그래밍 가능한 제어 호스트는 다음을 통해 여러 유형의 타사 장비를 지원합니다.

RS232

RS485/RS422

적외선

릴레이

• 적외선 제어
• IR 학습
• TCP 서버
• UDP
• AC 전원 관리
• 네트워크 프로토콜
• 고급 네트워크 통합
• TCP 서버 작동
• IPv4

DHCP

ARP

ICMP

• IGMP
• UDP
• TCP
• 도메인 이름 해석
• 클라우드 서버 액세스
• TCP 서버 작동
• 사용자 정의 가능한 백그라운드 서버는 네트워크 장치로부터 명령을 수신하고, 상호 연결된 중앙 컨트롤러와 함께 작동하며, 호환되는 타사 제어 소프트웨어와 통합할 수 있습니다.
• 자동 전원 관리

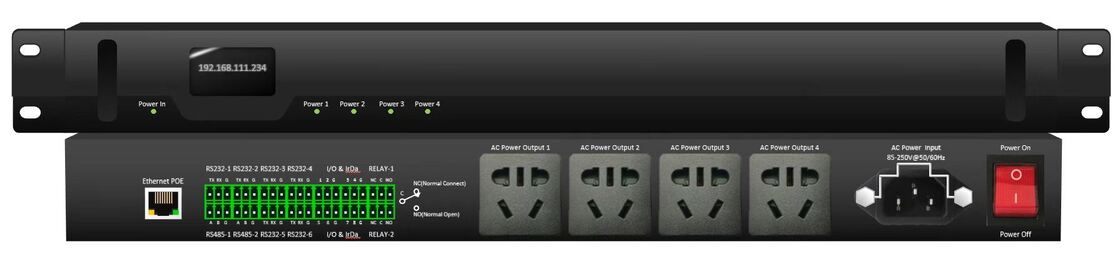

• 제품 이미지에는 해당 전면 패널 전원 상태 표시기가 있는 4개의 독립적으로 관리되는 AC 전원 출력이 표시됩니다.
• 이를 통해 연결된 AV 장치를 시스템 시작 및 종료 시퀀스에 통합하여 다음을 조정하는 데 도움이 됩니다.

디스플레이 전원

프로젝터 전원

오디오 장비 전원

주변 장치 전원

• 예약된 시스템 종료
• 원터치 방 시작
• 이 전원 제어 기능을 통해 NSDesignStudio는 제품군 내의 다른 프로그래밍 가능한 제어 프로세서보다 더 명확한 올인원 자동화 포지셔닝을 제공합니다.
• 복잡한 자동화 및 트리거 로직
• 이 플랫폼은 여러 동작으로 구성된 복합 명령 시퀀스를 지원합니다. 동작 사이에 지연 값을 삽입할 수 있으며, 복합 명령을 중첩하여 더 고급 자동화 워크플로를 만들 수 있습니다.
• 트리거 기반 기능은 다음 이벤트에 응답할 수 있습니다.

RS232 데이터

RS485 데이터

디지털 I/O 상태

네트워크 명령

• 외부 센서
• 사용자 인터페이스 동작
• 예를 들어, 단일 장면 명령은 디스플레이 전원을 켜고, 프로젝션 스크린을 내리고, AV 소스를 선택하고, 오디오 시스템을 조정하고, 조명 수준을 설정하고, 화상 회의 사전 설정을 활성화할 수 있습니다.
• 원격 엔지니어링 및 유지 보수
• 시스템 통합 업체는 모든 사이트를 방문하지 않고도 이더넷 또는 인터넷 연결을 통해 프로젝트를 원격으로 수정할 수 있습니다.
• 지원되는 원격 워크플로에는 다음이 포함됩니다.

새 프로그램 업로드

기존 프로젝트 다운로드

인터페이스 업데이트

제어 명령 변경

• 원격 유지 보수 수행
• 시스템 프로그램 업그레이드
• 네트워크 연결 장치 문제 해결
• 기술 사양
• 사양
• 세부 정보
• 모델

NSDesignStudio

로컬 프로젝트 열기

온라인 프로젝트 열기

프로젝트 업로드

• 프로젝트 다운로드
• 최근 사용한 프로젝트 관리
• 인터페이스 언어 전환
• 주 구성 도구 모음에는 인터페이스 편집, 출력 노드 구성, 신호 소스 구성, 에이전트 구성, 중앙 제어 구성, 사용자 구성, 업로드 및 다운로드 기능이 포함됩니다.
• 인터페이스 사용자 정의
• 시스템 통합 업체는 다른 방, 작동 모드 또는 사용자 역할에 대해 다른 페이지를 만들 수 있습니다.
• 가능한 페이지에는 다음이 포함됩니다.

환영 페이지

회의 제어 페이지

소스 선택 페이지

오디오 제어 페이지

• 카메라 제어 페이지
• 비디오 월 페이지
• 조명 제어 페이지
• 전원 관리 페이지
• 시스템 상태 페이지
• 기술 유지 보수 페이지
• 이 플랫폼은 전역 페이지 배경, 단색 또는 그라데이션 채우기, 사용자 정의 이미지, 재사용 가능한 구성 요소, 안티 앨리어싱, 투명도, 테두리, 둥근 모서리 및 그래픽 레이어링을 지원합니다.
• 비디오 월 및 소스 관리
• 기본 방 제어 인터페이스와 달리 NSDesignStudio에는 다음을 위한 전용 구성 영역이 포함됩니다.
• 출력 노드

신호 소스

비디오 월 컨트롤

소스 컨트롤

• 입력 그룹
• 전달 노드
• 에이전트 구성
• 이는 방 자동화와 분산 비디오 처리 및 비디오 월 관리를 결합한 AV 시스템에 적합합니다. 소프트웨어 설명서에서는 AQS 시리즈 분산 비디오 처리 노드의 사용 및 제어 소프트웨어로 식별합니다.
• 사용자 및 권한 구성
• 다음과 같은 다양한 인터페이스 페이지 및 제어 기능을 만들 수 있습니다.
• 최종 사용자

회의실 관리자

교사

운영자

• 시스템 기술자
• 유지 보수 엔지니어
• 이는 고급 시스템 설정에 대한 무단 액세스를 방지하는 동시에 간단한 일상 작동 인터페이스를 유지하는 데 도움이 됩니다.
• 일반적인 응용 프로그램
• 기업 회의실
• NSDesignStudio는 다음을 위한 원터치 회의실 작동을 제공할 수 있습니다.

디스플레이 및 프로젝터 제어

소스 전환

오디오 볼륨

PTZ 카메라 사전 설정

• 화상 회의
• 조명 장면
• 커튼 제어
• 장비 전원 관리
• "회의 시작" 버튼은 여러 조정된 명령을 실행할 수 있으며, "회의 종료" 버튼은 장비를 올바른 순서로 종료할 수 있습니다.
• 방문객 트리거 콘텐츠
• 브라우저 기반 관리 아키텍처는 여러 회의실 또는 협업 공간을 운영하는 조직에 적합합니다.
• 시설 및 AV 팀은 다음을 원격으로 수행할 수 있습니다.

회의실 시스템 확인

제어 인터페이스 업데이트

장치 명령 변경

회의실 사전 설정 유지 보수

• 수정된 프로젝트 업로드
• 각 회의실을 방문하지 않고 시스템 액세스
• 명령 및 제어 센터
• 컨트롤러는 다음을 통합할 수 있습니다.
• 비디오 월
• 분산 AV 노드

매트릭스 스위처

운영자 디스플레이

• PTZ 카메라
• 오디오 시스템
• 액세스 제어 신호
• 전원 관리 장치
• 운영자, 감독자 및 유지 보수 직원을 위해 사용자 정의 인터페이스를 설계할 수 있으며, 각 역할에 대해 다른 페이지와 권한을 부여할 수 있습니다.
• 인터페이스는 일상적인 교육을 위해 단순화할 수 있으며, 엔지니어링 기능은 보호된 유지 보수 페이지에 유지할 수 있습니다.
• 교사 또는 강사는 다음을 제어할 수 있습니다.
• 대화형 디스플레이

프로젝터

문서 카메라

컴퓨터

• 오디오 시스템
• 녹화 장비
• 조명
• 전원 시퀀싱
• 인터페이스는 일상적인 교육을 위해 단순화할 수 있으며, 엔지니어링 기능은 보호된 유지 보수 페이지에 유지할 수 있습니다.
• 강당 및 다목적 홀
• 자동화 플랫폼은 다음을 조정할 수 있습니다.
• 프로젝션 시스템

무대 디스플레이

오디오 프로세서

조명 장면

• 전동 스크린
• 커튼 시스템
• 소스 장비
• 방문객 트리거 콘텐츠
• 프레젠테이션, 의식, 교육 세션, 공연 및 화상 회의를 위한 사전 설정 작동 모드를 만들 수 있습니다.
• 박물관 및 전시 공간
• NSDesignStudio는 다음을 제어하는 데 사용할 수 있습니다.
• 이 플랫폼은 다음을 위해 적합합니다.

디지털 사이니지

대화형 화면

조명 장면

• 예약된 미디어 재생
• 환경 센서
• 장비 전원
• 방문객 트리거 콘텐츠
• 브라우저 기반 유지 보수를 통해 프로젝트 콘텐츠 및 제어 인터페이스를 원격으로 업데이트할 수 있습니다.
• 호텔 및 컨퍼런스 센터
• 이 플랫폼은 다음을 위해 적합합니다.
• 이사회 회의실

연회장

VIP 회의실

컨퍼런스 센터

• 교육실
• 다목적 이벤트 공간
• 게스트, 호텔 직원, 이벤트 운영자 및 AV 기술자를 위해 별도의 인터페이스를 만들 수 있습니다.
• 분산 AV 및 비디오 월 프로젝트
• NSDesignStudio에는 비디오 월 컨트롤, 소스 구성, 출력 노드 관리 및 분산 노드 지원이 포함되어 있으므로 AV 자동화와 네트워크 비디오 배포를 결합한 프로젝트에 특히 적합합니다.
• 일반적인 배포에는 다음이 포함됩니다.

보안 관제실

교통 관리 센터

비상 운영 센터

기업 체험 센터

• 전시 홀
• 캠퍼스 모니터링실
• NSDesignStudio를 선택하는 이유
• NSDesignStudio 솔루션은 기존의 중앙 제어 프로세서가 아닌 다른 것으로 포지셔닝됩니다. 주요 가치는 다음의 조합입니다.
• 프로그래밍 가능한 제어 하드웨어
• 시각적 사용자 인터페이스 디자인

분산 비디오 노드 관리

웹 기반 원격 액세스

• 클라우드 프로젝트 전송
• 다중 플랫폼 터치 제어
• 자동화된 장비 전원 관리
• 원격 엔지니어링 및 유지 보수
• 이는 사용자 정의된 사용자 경험을 제공하고 설치 후 여러 AV 시스템을 효율적으로 유지 관리해야 하는 시스템 통합 업체에 특히 적합합니다.
