제품 상세 정보:
|
| 최대 해상도: | 120Hz에서 4K x 2K 8K(30Hz에서 7680 x 4320) | DP1.4 송신기: 레이저 5개 + 광검출기 1개: | 1270/1290/1310/1330/1550nm 레이저; 1490nm 광검출기 |
|---|---|---|---|
| CWDM 모듈: | 내장형 1270/1290/1310nm 및 1330/1490/1550nm | 입출력 신호: | TMDS 레벨(DP1.4 호환) |
| 총 비디오 신호 대역폭: | 32.4Gb/초 | 제품명: | 양방향 IR 및 RS232를 갖춘 단일 모드 광섬유를 통한 8K DP1.4 광섬유 확장기, 1.5km |
| 강조하다: | 8K DP1.4 광섬유 연장기,RS232 지원 광섬유 연장기,단일 모드 광섬유 연장기 1.5km |
||
8K DP1.4 광섬유 연장기 (단일 모드 광섬유, 양방향 IR 및 RS232 지원)
제품 개요:

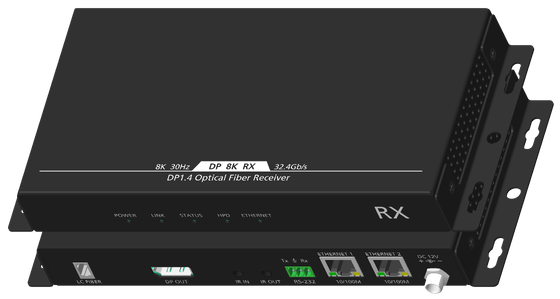

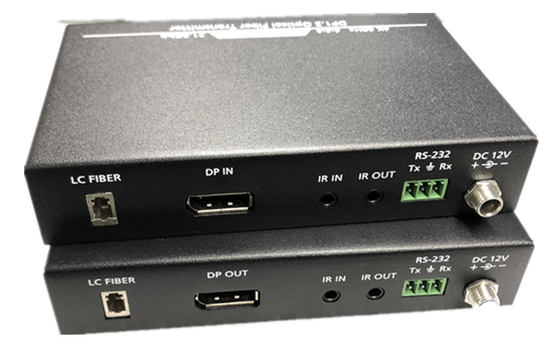

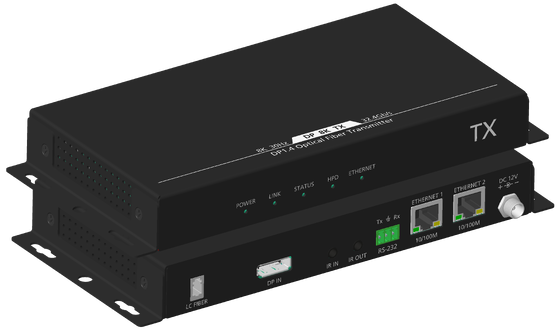

VINCAN WL-DP1.4-RJ45-TX-RX는 압축되지 않은 DisplayPort 비디오, AUX, 양방향 IR 및 양방향 RS232 신호를 단일 모드 광섬유 한 가닥으로 전송하도록 설계된 8K DP1.4 광섬유 연장기입니다.
최대 8K 30Hz 및 4K 120Hz 해상도를 지원하는 이 광섬유 DisplayPort 솔루션은 최대 1.5km까지 안정적인 장거리 신호 전송을 제공합니다. 고해상도 비디오, 안정적인 신호 품질 및 원격 장치 제어가 필요한 전문 AV 설치에 적합합니다.
송신기 및 수신기는 CWDM 광학 기술을 사용하여 여러 광 파장을 하나의 광섬유로 결합합니다. 이 단일 광섬유 DP 연장기는 DP1.4 신호 전송에 필요한 전체 32.4Gb/s 대역폭을 유지하면서 광섬유 사용량을 줄입니다.
주요 특징:
전문 AV 애플리케이션을 위한 DP1.4 광섬유 연장기
최대 8K 30Hz 해상도 지원
고주사율 비디오 애플리케이션을 위한 4K 120Hz 지원
광섬유를 통한 압축되지 않은 DisplayPort 비디오 전송
최대 32.4Gb/s의 총 비디오 대역폭 지원
단일 모드 광섬유 한 가닥만 사용
최대 1.5km의 장거리 DisplayPort 전송
투명한 DisplayPort AUX 신호 전송
양방향 IR 채널 1개
양방향 RS232 채널 1개
단일 LC 광 인터페이스
안정적인 점대점 광섬유 전송
DC 12V 전원 공급 장치
사양:
매개변수
설명
해상도
|
|
최대 해상도 |
4K x 2K @ 120Hz |
|
8K (7680 x 4320 @ 30Hz) |
광학 |
DP1.4 송신기:
|
|
1270/1290/1310/1330/1550nm 레이저; |
1490nm 광검출기
|
레이저 1개 + 광검출기 5개 |
|
1270/1290/1310/1330/1550nm 광검출기
|
내장 1270/1290/1310nm 및 1330/1490/1550nm |
|
|
입출력 신호 |
TMDS 레벨 (DP1.4 호환) |
|
|
대역폭 (채널당 TMDS) |
8.1Gb/s |
총 비디오 신호 대역폭 |
|
32.4Gb/s |
광섬유 |
|
|
광 링크 전력 예산 |
최소 8dB |
|
|
하우징 |
치수 (mm) |
160W x 85L x 26H |
|
포트 |
광 인터페이스 |
1 x LC |
|
DP 인터페이스 |
DP 암 커넥터 |
권장 광섬유 |
|
단일 모드 광섬유 |
전송 거리 |
|
|
1.5km |
애플리케이션 |
|
|
8K DP1.4 광섬유 연장기는 다음에서 사용할 수 있습니다: |
전문 AV 시스템 통합 |
|
제어실 및 지휘 센터
방송 및 제작 스튜디오
의료 영상 시스템
디지털 사이니지 설치
전시 및 체험 센터
교육 및 훈련 시설
스마트 홈 AV 시스템
고해상도 공공 디스플레이 시스템
점대점 DisplayPort 비디오 전송
패키지 내용물
1 x LDP14-601S01-T DP1.4 광 송신기
1 x LDP14-601S01-R DP1.4 광 수신기
110-230V AC 입력 및 12V DC/2A 출력 전원 어댑터 2개
VINCAN DP1.4 광섬유 연장기를 선택해야 하는 이유?
VINCAN WL-DP1.4-RJ45-TX-RX는 8K 비디오 지원, 4K 120Hz 호환성, 단일 광섬유 전송, 양방향 IR 및 양방향 RS232 제어를 하나의 컴팩트한 광섬유 연장기 시스템으로 결합합니다.
장거리, 압축되지 않은 DisplayPort 신호 전송이 필요한 전문 AV 통합업체, 유통업체 및 프로젝트 솔루션 제공업체를 위한 실용적인 광섬유 DP 솔루션을 제공합니다.
전문 AV 프로젝트를 위한 OEM 및 ODM 맞춤형 지원이 가능합니다. 제품 사양, 프로젝트 구성, 샘플 주문 또는 맞춤형 요구 사항에 대해서는 당사에 문의하십시오.
