제품 상세 정보:
|
| 제품명: | 4K60 4:4:4, 16창 디스플레이 및 터치스크린 제어 기능을 갖춘 40x40 모듈형 HDMI 비디오 월 프로세서 | 프로세서 유형: | 비디오 월 매트릭스 프로세서 |
|---|---|---|---|
| 건축학: | FPGA 하드웨어 처리 | 구성: | 40개의 HDMI 입력 × 40개의 HDMI 출력 |
| 다중 창 처리: | 2K에서 최대 16개의 Windows/레이어, 구성에 따라 다름 | SDI 통합: | 옵션 12G-SDI 카드 |
| 강조하다: | 40x40 모듈형 HDMI 비디오 월 프로세서,4K60 4:4:4 비디오 월 매트릭스 컨트롤러,16창 디스플레이 모듈형 비디오 월 컨트롤러 |
||
VINCAN 40x40 모듈형 HDMI 비디오 월 프로세서는 대규모 AV 시스템, 보안 감시 센터,지휘실 및 제어실, 방송 모니터링 시설 및 멀티 스크린 디스플레이 설비.
VINCAN의 업그레이드 된 모듈형 비디오 처리 플랫폼을 기반으로 40 입출력 40 출력 구성은 고해상도 비디오 벽 처리, 원활한 매트릭스 스위칭,유연한 멀티 윈도우 관리, 그리고 하나의 차체 내에서 중앙 집중식 제어.
시스템은 4K@60Hz를 지원합니다:44 HDMI 입력 및 출력은 호환되는 4채널 카드를 통해 지원되는 2K 운영 조건에서 비디오 벽 출력 카드는 최대 16개의 창/층을 제공합니다.운영자가 디스플레이 시스템에서 여러 소스를 조직할 수 있도록 하는 것.
선택적인 12G-SDI 연결은 프로세서를 전문 방송 및 혼합 인터페이스 AV 애플리케이션으로 구성 할 수 있습니다.
전면 터치 스크린, 웹 기반 관리, RS-232 제어, LAN 연결VINCAN 40x40 비디오 워어 프로세서는 까다로운 전문 AV 환경을 위해 유연한 작동과 통합을 제공합니다..
40x40 HDMI 비디오 벽 프로세서는 많은 수의 비디오 소스와 디스플레이 연결이 필요한 설치를 위해 설계되었습니다.
주요 기능은 다음과 같습니다.
적절한 카드가 설치되어 있으면 프로세서는 동일한 시스템 내에서 보조 디스플레이와 함께 큰 비디오 벽을 관리 할 수 있습니다.정확한 입력 및 출력 카드 구성은 프로젝트 요구 사항에 따라 확인되어야 합니다..
업그레이드 된 VINCAN 모듈형 비디오 벽 컨트롤러는 4K@60Hz 4를 지원합니다.41⁄4 호환성 있는 HDMI 입력 및 출력 카드. 각 호환성 있는 HDMI 카드는 4개의 채널을 제공하며, 각 채널에 4K60 지원이 있습니다.
이것은 시스템이 다음과 같은 고해상도 HDMI 소스를 처리 할 수있게합니다.
4:44 크로마 샘플링은 미세한 텍스트와 이미지 세부 사항을 보존하는 데 도움이되며, 지도, 대시보드, 스프레드시트 및 기타 상세한 시각 정보를 표시하는 제어실에 적합한 프로세서를 만듭니다.
VINCAN 40x40 모듈형 비디오 월 프로세서는 호환되는 비디오 월 출력 카드를 통해 유연한 멀티 윈도우 레이아웃을 지원합니다. 지원되는 2K 운영 조건에서,시스템이 적용되는 처리 구성 내에서 최대 16개의 창/층을 제공합니다..
지원 기능은 다음과 같습니다.
프로세서는 운영자가 모니터링 또는 프레젠테이션 요구 사항에 따라 비디오 소스를 배열 할 수 있습니다.
기본 HDMI 매트릭스 스위처와 달리, VINCAN 40x40 프로세서는 하나의 모듈형 플랫폼 내에서 비디오 벽 구성과 매트릭스 신호 라우팅을 결합합니다. 호환되는 출력 카드와,동시에 비디오 벽과 매트릭스 작업을 지원합니다..
예를 들어, 제어 센터는 독립적인 소스 선택에 다른 호환성 매트릭스 출력을 사용하는 동안 선택된 디스플레이를 멀티 윈도우 모니터링 벽에 할당 할 수 있습니다.이 아키텍처는 AV 시스템 통합자가 중앙 집중식 비디오 관리와 유연한 디스플레이 제어 기능을 결합하는 시스템을 설계하는 데 도움이됩니다..

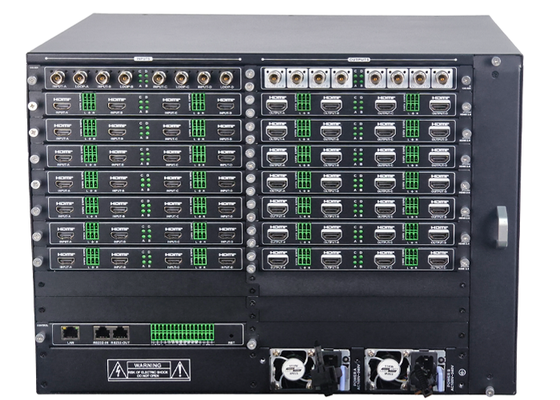

프로세서는 교환 가능한 입력 및 출력 카드를 사용하여 시스템 구성이 설치에 맞게 조정 될 수 있습니다.
사용 가능한 호환성 인터페이스는 다음을 포함합니다.
모듈형 설계는 시스템 통합자가 필요한 신호 소스, 출력 기능 및 디스플레이 그룹에 따라 카드 유형을 선택할 수 있습니다.카드 호환성 및 사용 가능한 처리 기능은 최종 구성에 대해 확인되어야 합니다..
VINCAN 모듈형 비디오 월 플랫폼은 전문 비디오 신호 통합을 위해 선택적 인 12G-SDI 카드를 지원합니다. 이것은 방송 시설, 생산 환경,그리고 SDI 기반 장비를 이용한 모니터링 시스템SDI 연결은 선택적이며 설치된 입력 및 출력 카드에 달려 있습니다.

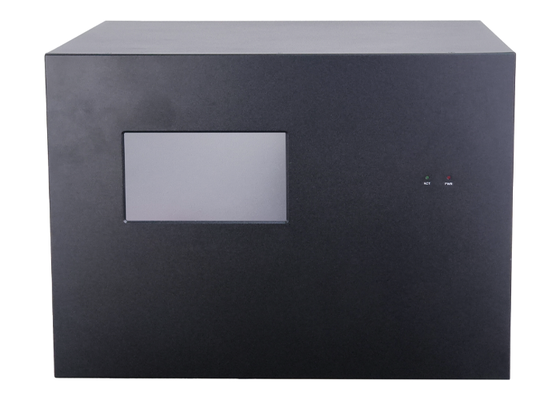

통합 터치 스크린은 편리한 지역 제어 및 시스템 모니터링을 제공합니다.
운영자는 다음과 같은 기능에 액세스할 수 있습니다.
터치 스크린은 일상적인 운영과 현장 시스템 유지보수를 단순화합니다.
40x40 비디오 벽 컨트롤러는 전문 AV 시스템 통합을 위해 여러 제어 방법을 지원합니다.
지원되는 인터페이스와 방법은 다음과 같습니다.
프로세서는 또한 구성 가능한 RS-232/RS-485 포트, IR 포트 및 GPIO 연결을 포함하여 외부 장치 제어 인터페이스를 제공합니다.이러한 옵션은 통합자가 호환되는 중앙 AV 제어 시스템에 비디오 벽 프로세서를 통합 할 수 있습니다..
프로세서는 여러 개의 독립적으로 관리되는 디스플레이 그룹을 지원합니다. 각 그룹은 자체 디스플레이 구성과 운영 사전 설정이 있습니다.이 시스템은 디스플레이 그룹당 최대 256개의 미리 설정을 지원합니다., 운영자가 자주 사용하는 레이아웃을 저장하고 필요할 때 다시 불러올 수 있도록합니다.
추가 기능에는 다음이 포함됩니다.
이 기능들은 제어실과 모니터링 센터의 일상적인 운영을 단순화하는 데 도움이 됩니다.
VINCAN 40x40 모듈형 비디오 워어 프로세서는 임베디드 운영 체제 없이 전용 FPGA 하드웨어 아키텍처를 사용합니다. 시스템은 전문적인 비디오 신호 처리를 위해 설계되었습니다.유연한 소스 관리추가 플랫폼 기능에는 조정 가능한 냉각 팬 속도, 실시간 상태 모니터링 및 이중 전원 공급 구조가 포함됩니다.
| 매개 변수 | 사양 |
|---|---|
| 제품 | 40x40 모듈형 HDMI 비디오 벽 프로세서 |
| 브랜드 | VINCAN |
| 프로세서 타입 | 비디오 월 매트릭스 프로세서 |
| 건축물 | FPGA 하드웨어 처리 |
| 구성 | 40 HDMI 입력 × 40 HDMI 출력 |
| 입력 채널 | 40 |
| 출력 채널 | 40 |
| 카드당 HDMI 채널 | 4 |
| HDMI 입력 해상도 | 4K@60Hz까지 4:4:4 |
| HDMI 출력 해상도 | 4K@60Hz까지 4:4:4 |
| 멀티 윈도우 처리 | 최대 16개의 윈도우/레이어 2K, 구성에 따라 달라집니다. |
| 비디오 벽 처리 | 지원 |
| 매트릭스 전환 | 호환성 카드 지원 |
| SDI 통합 | 선택적 12G-SDI 카드 |
| 터치 스크린 | 전면 패널 터치 스크린 |
| 미리 설정 표시 | 디스플레이 그룹당 최대 256개 |
| 여러 디스플레이 그룹 | 지원 |
| 베젤 보상 | 지원, 2 픽셀 조정 정밀 |
| EDID 관리 | 지원 |
| 입력 자작 | 지원 |
| 웹 기반 제어 | 지원 |
| LAN 제어 | 지원 |
| 일련 제어 | RS-232 / RS-485 인터페이스 |
| IR 제어 인터페이스 | 4 |
| GPIO 인터페이스 | 4 |
| 오디오 라우팅 | 독립 또는 후속 비디오 |
| HDMI 미리보기 | 선택 사항 |
| 냉각 팬 속도 | 낮은 / 중간 / 높은 |
| 전원 공급 구조 | 이중 전원 공급 장치 |
| OEM/ODM | 사용 가능 |
40x40 HDMI 비디오 벽 프로세서는 여러 HDMI 비디오 소스의 중앙화된 디스플레이 관리가 필요한 보안 모니터링 센터에 적합합니다.전형적인 응용 프로그램은 비디오 관리 시스템 출력을 표시하는 것을 포함합니다., 보안 대시보드, 지도, 그리고 큰 비디오 벽을 통해 운영 정보
명령 센터는 종종 여러 정보 소스를 동시에 시각화해야합니다. VINCAN 40x40 프로세서는 구성 가능한 비디오 벽 레이아웃, 독립 디스플레이 그룹,그리고 다양한 운영 시나리오에 대해 미리 설정된 리콜.
교통 제어 시설은 프로세서를 사용하여 여러 화면에서 교통 모니터링 정보, 지도, 제어 대시보드 및 기타 호환되는 HDMI 소스를 조직할 수 있습니다.
선택적인 SDI 인터페이스 카드로, 프로세서는 전문 방송 모니터링 및 신호 관리 애플리케이션을 위해 구성 될 수 있습니다.
산업 시설은 중앙 집중식 멀티 스크린 시스템에서 생산 대시보드, 운영 인터페이스 및 모니터링 정보를 표시할 수 있습니다.
40x40 HDMI 비디오 벽 매트릭스 프로세서는 대규모 회의 시설 및 기업 AV 시스템을위한 여러 프레젠테이션 소스와 디스플레이의 중앙 집중 된 관리를 지원합니다.
프로세서는 여러 HDMI 소스 연결과 유연한 디스플레이 레이아웃이 필요한 대형 전시장, 쇼룸 및 상업 디스플레이 환경에서 사용할 수 있습니다.
40x40 HDMI 비디오 벽 프로세서는 40 HDMI 입력과 40 HDMI 출력으로 구성된 비디오 처리 시스템입니다. 여러 비디오 소스를 관리하고 비디오 벽 레이아웃을 만들고그리고 호환된 카드를 통해 매트릭스 신호 라우팅을 제공.
네. 호환되는 HDMI 입력 및 출력 카드는 4K@60Hz 4를 지원합니다.4:4카드당 4개의 채널이 있습니다.
최대 16개의 창/층 기능은 지원되는 2K 운영 조건에서 적용됩니다. 16개의 동시에 4K60 창으로 해석되어서는 안 됩니다.
네, 모듈형 플랫폼은 적절한 출력 카드와 동시에 비디오 벽 처리 및 행렬 스위칭을 지원합니다.
네. 전문적인 SDI 신호 통합이 필요한 프로젝트에서 선택적으로 호환되는 12G-SDI 카드가 선택할 수 있습니다.
그래, 전면 터치 스크린은 신호 전환, 미리 설정 관리, 시스템 상태 표시를 포함한 로컬 동작을 지원합니다.
프로세서는 RS-232, LAN, 구성 가능한 연쇄, IR 및 GPIO 인터페이스를 제공합니다. 통합은 제3자 제어 시스템의 명령 및 인터페이스 요구 사항에 따라 평가되어야합니다.
두 모델 모두 동일한 업그레이드 된 모듈형 비디오 처리 플랫폼에 속하며 호환되는 4K60 I / O 카드 기술을 사용합니다. 주요 차이점은 사용 가능한 입력 및 출력 연결의 수입니다.40x40 구성은 하나의 시스템 내에서 더 많은 소스 및 디스플레이 연결이 필요한 프로젝트에 설계되었습니다..
네. VINCAN은 AV 시스템 통합자, 유통자 및 전문 설치 계약자에게 OEM/ODM 서비스 및 프로젝트 기반 구성 지원을 제공합니다.
VINCAN은 모듈형 비디오 벽 프로세서, HDMI 매트릭스 스위치, AV over IP 시스템 및 신호 전송 솔루션을 포함한 전문 AV 장비에 특화되어 있습니다.
우리는 전문 AV 시스템 통합자와 유통자를 지원합니다.
대규모 제어실, 보안 모니터링 센터 또는 전문 멀티 스크린 AV 설치를 계획하고 있습니까?
우리의 기술 팀은 귀하의 프로젝트에 적합한 모듈형 비디오 벽 프로세서 구성을 선택할 수 있습니다.
