제품 상세 정보:
|
| HDMI 준수: | HDMI 2.0/1.4b | HDCP 준수: | 표준 2.2/1.4 |
|---|---|---|---|
| Video Input Resolutions: | HDMI: up to 4K2K@50/60Hz(4:4:4) | HDMI 출력 해결: | 4K2K@60Hz |
| 오디오 포맷: | LPCM 2.0ch | ESD 보호: | 인체 모델 — ±8kV(공극 방전) 및 ±4kV(접촉 방전) |
| 입력 포트: | 4X HDMI 유형 A [19 핀 암] 1X VGA [여성] 1X 마이크로 USB [5 핀 암], 전원 공급 장치 선택 사항 | 출력 포트: | 1x HDMI 유형 A [19 핀 암] 1x3.5mm 미니 잭 |
| Control interfaces: | 1x IR in 1x RS-232,1x USB service(update) | 주택: | 금속 |
| 색상: | 블랙 | 크기: | 110mm [w] x 288mm [d] x 32mm [h] |
| 무게: | 880g | 전원 공급: | DC 12V/1A 어댑터 (US/EU 표준, CE/FCC/UL 인증) |
| 전력 소비: | 9W (최대) | 작동 온도: | 32-104 ° F / 0-40 ° C |
| 저장 온도: | -4-140 ° F / -20-60 ° C | 상대 습도: | 20-90% RH (응축 없음) |
| 강조하다: | 60Hz 프레젠테이션 스위처,5X1 프레젠테이션 스위처,HDMI 5x1 스위치 |
||
9X1 4K2K 60Hz 프레젠테이션 스위처 HDMI 출력 포트
1.소개
HDMI 출력 스케일러 박스 (Multi-inputs with HDMI output scaler box) 는 4xHDMI 및 1xVGA ((YPbPr,CVBS) 의 9 개의 입력을 지원합니다.
입력 소스는 HDMI 출력을 통해 전송 할 수있는 해상도를 채택하고 확장 할 수 있습니다.
HDTV 해상도는 달성 할 수 있습니다. 시스템은 패널 버튼을 쉽게 조작하여 제어 및 구성 할 수 있습니다.
IR 리모컨과 RS-232 이 스케일러 박스는 교실과 회의실에서 프레젠테이션 목적으로 적합한 솔루션입니다.
2.특징
HDMI2.0/1.4b, HDCP2.2/1에 적합합니다.4;
다중 입력을 지원합니다: 4 x HDMI, 1 x VGA (YPbPr, CVBS)
4K UHD 4까지 HDMI 입력 해상도를 지원합니다:44 @ 50/60
4K UHD 4까지 출력 해상도를 지원합니다:44 @ 60;
두 가지 입력 전환 모드를 지원합니다: 자동 또는 수동
EDID 관리 지원
PCM 2CH의 지원 통과;
장치는 터치 패널 버튼, IR 리모컨 및 RS-232를 통해 제어 할 수 있습니다.
USB 온라인 소프트웨어 업그레이드 지원
3.패키지 내용
1x다중 형식 스케일러 스위처
2x마운팅 귀
1x리모컨
1xIR 수신 케이블
1x12V/1A 전원 어댑터
1x 3RCA (여성) ~ D-SUB (남성) 케이블
1x3.5mm jack (남자) ~ 2RCA (여성) 케이블
1x 사용자 설명서

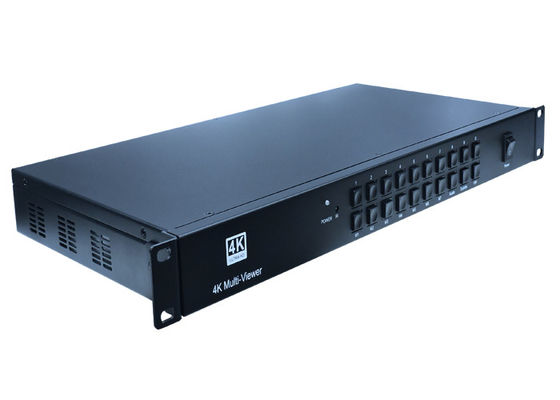

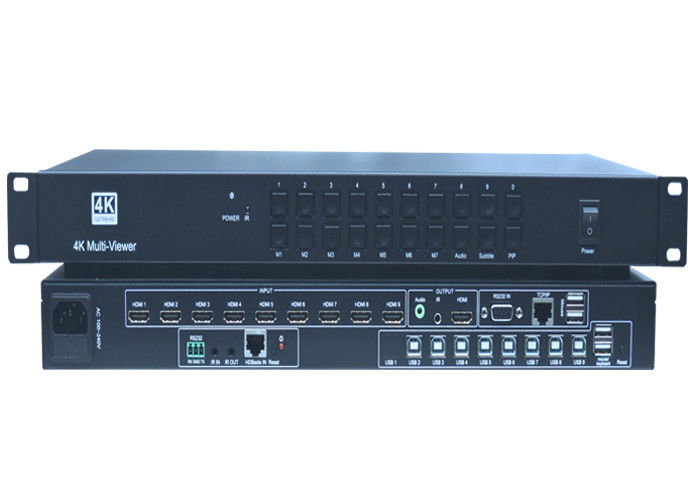

아래와 같이 사진이 있습니다9X1 4K2K 60Hz 프레젠테이션 스위처 HDMI 출력 포트
4.사양
|
기술 |
|
|
HDMI 컴플라이언스 |
HDMI 2.0/1.4b |
|
HDCP 준수 |
HDCP 2.2/1.4 |
|
비디오 입력 해상도 |
HDMI: 최대 4K2K@50/60Hz:4:4) |
|
C 비디오: PAL/NTSC3.58/NTSC4.43/SECAM/PAL M/PAL N |
|
|
YPBPR: 480i ~ 1080p |
|
|
VGA: 640x480 ~ 1920x1200 |
|
|
HDMI 출력 |
4K2K60,4K2K30,1920X1080p/50, 1920X1080p/60, |
|
오디오 형식 |
LPCM 2.0CH |
|
ESD 보호 |
인체 모델 ∙ ±8kV (공간 방출) & ±4kV (접촉 방출) |
|
연결 |
|
|
입력 포트 |
4x HDMI 타입 A [19 핀 여성] |
|
출력장 |
1x HDMI 타입 A [19 핀 여성] |
|
제어 인터페이스 |
1x IR |
|
기계식 |
|
|
주택 |
금속 |
|
색상 |
검은색 |
|
크기 |
110mm [W] x 288mm [D] x 32mm [H] |
|
무게 |
880g |
|
전원 공급 |
DC 12V/1A 어댑터 (미국/EU 표준, CE/FCC/UL 인증) |
|
전력 소비 |
9W (최대) |
|
작동 온도 |
32 - 104°F / 0 - 40°C |
|
저장 온도 |
-4 - 140°F / -20 - 60°C |
|
상대 습도 |
20 - 90% RH (집화 없이) |
5운영 제어 및 기능
1.1전면 패널
❶전원 단추와 표시기:
대기 모드와 작업 모드 사이를 전환합니다. 이 장치가 대기 모드로 전환되면 표시기가 빨간색으로 변합니다. 작업 모드로 전환하면 표시기가 파란색으로 변합니다.
❷ IR 창:
스칼러 스위치와 함께 오는 원격 제어 장치에서 IR 신호를 수신합니다.
❸입력 소스 & 자동 버튼:
이 버튼을 누르면 소스를 선택할 수 있습니다. 활성 소스는 전면 패널에 대응하는 지표에 빛을 나타낼 것입니다. 자동 전환 또는 수동 전환 모드를 위해 AUTO 버튼,표시기가 파란색으로 변하면, 장치 자동 전환 모드로 전환, 표시기가 꺼지면 장치 수동 전환 모드로 전환.
❹출력 해상도 버튼:
이 버튼을 누르면 출력 해상도를 선택할 수 있습니다.
1080P60,720P60; 더 많은 다른 해상도 옵션을 위해, 원격 제어 또는
RS-232 제어 도구
1.2뒷판
❶출력:
비디오 및 오디오 출력을 위해 HDMI 디스플레이 또는 AV 수신기에 연결.
L/R 스테레오 오디오 출력으로
❷입력:
입력 포트는 4 HDMI & 1 VGA 입력 포트를 포함한다.
YPbPr, C-비디오 및 VGA 입력 형식
❸제어:
USB
USB 포트 USB 플래시 디스크 또는 소프트웨어를 포함하는 다른 저장소와 연결
시스템 펌웨어 업데이트 파일
RS232
일련 제어 포트, 3p 캡티브 나사 커넥터, 제어 장치와 연결 (예:
컴퓨터로) 스칼러 스위치를 제어합니다.
IR
IR 리모컨 또는 IR 리모컨에 의해 전송된 IR 신호를 수신하기 위해 IR 수신기와 연결
다른 장치의 컨트롤러
❹전력:
12V DC 전원을 장치에 연결하고 어댑터를 AC 소켓에 연결합니다.
❺켜고 끄는:
전원 켜고 끄는 스위치
❶이 버튼을 눌러 스칼러 스위치를 켜거나 대기 모드로 설정하세요.
❷이 버튼을 누르면 오디오 출력을 무성화하거나 무성화합니다.
❸이 버튼을 누르면 VGA 입력 자동 조정 기능을 작동합니다.
❹이 버튼을 눌러 입력 소스를 선택합니다.
❺이 버튼을 누르면 HDMI 출력 해상도를 선택합니다. (5초 이상 누르면 HDMI 출력 해상도가 720p60Hz로 리셋됩니다.)
❻메뉴 동작 버튼:
메뉴: OSD 메뉴에 입력하기 위해 누르십시오.
EXIT: OSD 메뉴를 종료하기 위해 누르세요.
확인 버튼
UP/DWON/LEFT/RIGHT 버튼: OSD 값 설정용
❼VOL-/+:음성 부피를 줄이거나 증가시키며, MIC-/+: 사용되지 않습니다.
6연결 도표
