제품 상세 정보:
|
| HDMI 준수: | HDMI 2.0/1.4b | HDCP 준수: | 표준 2.2/1.4 |
|---|---|---|---|
| 비디오 입력 해상도: | HDMI : 최대 4K2K@50/60Hz (4 : 4 : 4) | HDMI 출력 해결: | 4K2K@60Hz |
| 오디오 포맷: | LPCM 2.0ch | ESD 보호: | 인체 모델 — ±8kV(공극 방전) 및 ±4kV(접촉 방전) |
| 주택: | 금속 | 색상: | 블랙 |
| 크기: | 150mm [w] x 220mm [d] x 44mm [h] | 무게: | 1250 [G] |
| 전원 공급: | DC 24V/1A 어댑터 (US/EU 표준, CE/FCC/UL 인증) | 전력 소비: | 9W [메인 장치] 18W [메인 장치 + HDBASET 수신기] |
| 작동 온도: | 32-104 ° F / 0-40 ° C | 저장 온도: | -4-140 ° F / -20-60 ° C |
| 상대 습도: | 20-90% RH (응축 없음) | HDMI/HDBT OutputResolutions: | 4K2K@30Hz |
| 강조하다: | 5X1 HDMI 멀티뷰어,HDCP 2.2 HDMI 멀티뷰어,HDMI 쿼드 스크린 멀티뷰어 |
||
8X1 4k 60Hz HDMI 멀티뷰어 HDCP 2.2 HDBaseT 70미터 출력 포트
1.소개
의8X1 4k 60Hz HDMI 멀티뷰어 HDCP 2.2 HDBaseT 70미터 출력 포트3개의 HDMI 포트, 1개의 VGA (YPbPr/CVBS) 및 1개의 디스플레이 포트를 포함한 9개의 입력을 지원하며, HDMI 및 HDBaseOutput (Mirrored) 로 확장할 수 있다.,오디오 프로세서는 주요 오디오 소스를 향상시키기 위해 배경 오디오를 혼합하거나 줄이기 위해 자동 믹서 및 자동 이득 제어 기능을 제공합니다.이 시스템은 텔넷을 통해 쉽게 제어되고 구성될 수 있습니다.이 스위치는 교실과 회의실에서 프레젠테이션 목적으로 적합한 솔루션입니다.
2.특징
HDMI 2.0b, HDCP 2.2 호환
3xHDMI, 1xVGA ((YPbPr/CVBS), 1xDisplayPort, 1xMIC In, 4xunbalance 오디오 입력
HDMI 및 HDBaseT (70M) 출력 (미러)
HDMI/DP 비디오 해상도는 4K2K@60Hz까지:44K2K@30Hz, 1080p@120Hz
1920x1200@60Hz까지의 VGA 해상도
4K2K@30Hz까지의 출력 해상도
자동 및 수동 전환 모드를 지원
EDID 관리 지원
PCM 2CH의 전달 지원
터치 패널 버튼,WebGUI, IR 리모컨, 데스크 플레이트 및 RS-232 제어
3.패키지 내용
1x5x1 4K60 프레젠테이션 스위처
1 x HDBT 수신기
2 x 장착 귀
1 x 원격 제어 장치
2 x IR 수신 케이블 (모지파가 있는)
2 x IR 발사 케이블
1x 24V/1A 전원 어댑터
1 x 3RCA (여성) D-SUB (남성) 케이블
1 x 사용자 설명서

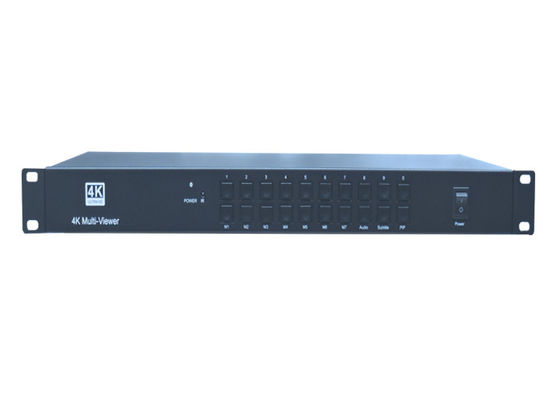

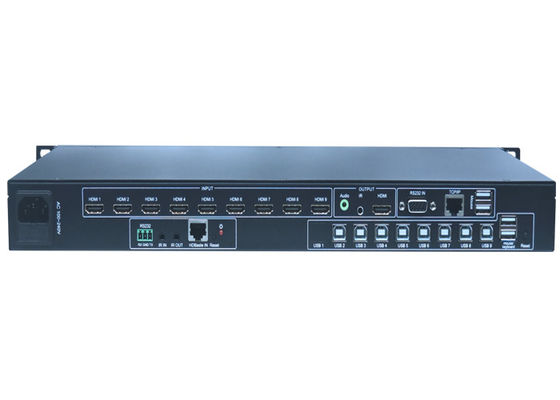

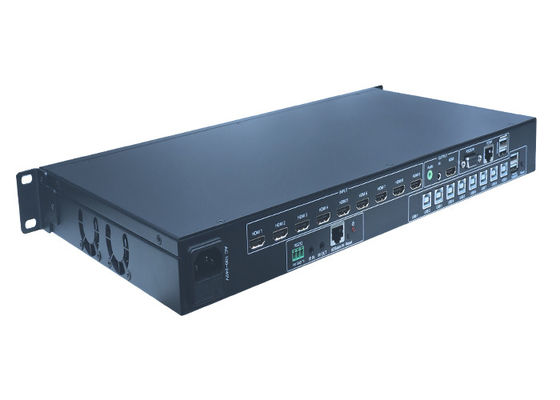

사진8X1 4k 60Hz HDMI 멀티뷰어 HDCP 2.2 HDBaseT 70미터 출력 포트
4.사양
| 기술 | |
| HDMI 컴플라이언스 | HDMI 2.0b |
| DP 준수 | 디스플레이 포트 1.2a |
| HDCP 준수 | HDCP 2.2 및 HDCP 1.4 |
| 비디오 입력 해상도 | HDMI/디스플레이 포트: 최대 4K2K@50/60Hz:4:4) |
| CVBS: PAL/NTSC3.58/NTSC4.43/SECAM/PAL M/PAL N | |
| YPBPR: 480i ~ 1080p | |
| VGA: 640x480/60에서 1920x1200/60 | |
|
HDMI/HDBT 출력결의 |
4K2K/30,4K2K/25,1920x1080p60, 1920x1080p50, 1280x720p/60, 1280x720p/50, 1024x768/60, 1280x800/60, 1360x768/60,1400x1050/60,1680x1050/60, 1920x1200/60 |
| 오디오 형식 | LPCM 2.0CH |
| ESD 보호 | 인체 모델 ∙ ±8kV (공간 방출) & ±4kV (접촉 방출) |
| 연결 | |
| 입력 포트 |
3x HDMI 타입 A [19 핀 여성] 1x 디스플레이 포트 [여성] 1x VGA [여성] 1 x MIC 입력[3-핀 피닉스 포트] 5x 스테레오 입력 [3-핀 피닉스 포트] |
| 출력장 |
1x HDMI 출력 타입 A [19 핀 여성] 1x HDBaseT 외출 [RJ45] 1x 스테레오 출력 [3-핀 피닉스 포트] |
| 제어 인터페이스 |
1x IR [3.5mm 미니 잭] 1x IR 출력 [3.5mm 미니 잭] 1x CONTACT IN [6핀 피닉스 포트] 1x RS-232 [3-핀 피닉스 포트] 1x 웹 그래픽 인터페이스 [RJ45] 1x USB 타입 A (5핀 여성) |
| 기계식 | |
| 주택 | 금속 |
| 색상 | 검은색 |
| 크기 | 150mm [W] x 220mm [D] x 44mm [H] |
| 무게 | 1250 [g] |
| 전원 공급 | DC 24V/1A 어댑터 (미국/EU 표준, CE/FCC/UL 인증) |
| 전력 소비 |
9W [주 단위] 18W [주 단위 + HDBaseT 수신기] |
| 작동 온도 | 32 - 104°F / 0 - 40°C |
| 저장 온도 | -4 - 140°F / -20 - 60°C |
| 상대 습도 | 20 - 90% RH (집화 없이) |
- 네
5.운영 제어장치 및 기능
1.1전면 패널
❶ 전원 단추와 표시기:
이 장치가 전원 버튼을 누르면 대기 모드로 전환되면 표시기가 빨간색으로 켜집니다. 전원 모드로 전환하면 표시기가 파란색으로 켜집니다.
❷IR 창:
리모컨에서 IR 신호를 수신합니다.
❸입력 소스 버튼:
이 버튼을 누르면 소스를 선택할 수 있습니다. 활성 소스는 전면 패널에 해당 표시기에 조명됩니다.
❹작동 버튼:
2 OK/MENU 버튼을 누르면 OSD에 즉시 입력됩니다. 그 다음 사용자는 4차원 화살표 버튼을 사용하여 탐색 할 수 있습니다. 새로운 OSD 설정은 OK/MENU 버튼을 누르면 확인됩니다.
2 "EXIT/AUTO"를 누르면 OSD가 표시되면 OSD를 종료합니다. "EXIT/AUTO"를 5초 동안 누르면 자동 켜기 / 끄기 시작합니다. 버튼 LED가 켜면 자동 켜기를 의미합니다.
2 MIC-/+?? 버튼을 누르면 MIC 볼륨이 감소하거나 증가합니다.
2 동시에 MIC-MIC 및 MIC+MIC 버튼을 누르면 스위처 HDMI/HDBT 출력 해상도를 720P/60로 재설정합니다.
2 VOL-VOL + VOL 버튼을 동시에 누르면 전면 패널을 잠그고 / 잠금 해제합니다. 이 두 개의 버튼 LED는 전면 패널이 잠그면 켜집니다.
1.2뒷판
❶
제어 포트:
LAN:이 포트는 웹 GUI 제어 링크입니다. RJ45 종료 케이블로 활성 이더넷 링크에 연결합니다.
RS-232:3P 캡티브 스크루 커넥터, 제어 장치 (컴퓨터 등) 와 연결하여 스위치 또는 HDBT 수신기에 연결된 다른 장치를 제어한다.
IR IN:IR 수신 케이블 (모지파) 로 연결하여 다른 입력/출력 장치의 IR 리모컨 또는 리모컨 컨트롤러에 의해 전송된 IR 신호를 수신합니다.
IR OUT로컬 소스 디바이스 또는 스위치를 제어하는 데 사용되는 IR 발사 케이블과 연결됩니다.
연락처:이 입력 컨트롤은 직접 소스 입력 선택을 예약.패널에 표시된 것) 을 따라 개별 소스 선택의 핀 번호가 표시됩니다.
|
핀 번호 |
출처 |
|
핀 1 |
HDMI1 |
|
핀 2 |
HDMI2 |
|
핀 3 |
HDMI3 |
|
핀 4 |
포트 표시 |
|
핀 5 |
VGA/YPbPr/CVBS |
❷
오디오 포트:
외부:오디오는 선택한 비디오 소스에 대응하는 입력 오디오에서 MIC 오디오와 혼합됩니다. 오디오 소스 방송을 위해 증폭기와 연결됩니다.
EXT1/EXT2/EXT3/EXT4/EXT5:OSD/WebGUI에서 외부 아날로그 오디오를 선택하고 HDMI1/2/3/DP/VGA 비디오 소스에 오디오를 삽입한 다음 디스플레이와 아날로그 오디오 출력 포트에 출력합니다.VGA 소스는 기본 오디오 입력으로 EXT5를 선택.
MIC IN:오디오 소스 출력을 위해 마이크를 연결하세요.
48V/MIC/라인:
❸48V 유령 전력 모드 (유령 콘덴서 마이크와 연결)MIC 모드 (동적 마이크와 전자기 콘덴서 마이크와 연결) 및 LINE 모드 (무선 마이크 또는 라인 오디오 입력과 연결).
출력 포트
HDBT 종료:비디오 및 / 또는 오디오 출력을 위해 호환되는 수신기와 연결됩니다. 24V POC 기능을 지원합니다.
❹HDMI 출력:HDMI 디스플레이 또는 AV 수신기에 연결하여 비디오 및/또는 오디오 출력을 합니다.
입력 포트
이 비디오 입력 포트에는 3개의 HDMI 입력, 1개의 디스플레이 포트 입력 및 1개의 VGA 입력 등이 포함된다. VGA 포트는 VGA, YPbPr 및 CVBS 포맷을 지원한다. 공장 기본은 VGA 포맷이다.
❺USB 포트
USB 포트는 시스템 펌웨어를 업데이트하기 위해 소프트웨어 업데이트 파일을 포함하는 USB 플래시 디스크 또는 다른 저장소와 연결합니다.
❻전력:
24V DC 전원을 장치에 연결하고 어댑터를 AC 소켓에 연결합니다.
6연결 도표
HDMI 소스 장치 (예: 블루 레이 DVD) 를 HDMI 케이블로 스위치의 HDMI 입력 포트에 연결한다. VGA 소스 장치 (예: PC/노트북) 를 VGA 케이블로 스위치의 VGA 입력 포트에 연결한다.
HDMI 디스플레이 장치를 HDMI 케이블로 스위치의 HDMI 출력 포트에 연결합니다.
UTP 케이블을 HDBT 수신기에 연결합니다.
스피커, 헤드폰 또는 특수 증폭기를 스위치의 AUDIO 출력 포트에 연결하십시오.
제어장치 (예를 들어 PC) 를 스위치의 RS-232 포트에 연결합니다.
DC24V 전원 어댑터를 전원 포트에 연결하고 전원을 켜십시오.
