제품 상세 정보:
|
| 입력 포트: | 16 × HDMI(암 타입), 1x RS232 | 출력 포트: | 1 × HDMI(암놈 유형), |
|---|---|---|---|
| 오디오 출력: | PCM2, 5.1, 7.1CH, 돌비 5.1, DTS5.1 | 입력 해상도: | 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz, 1080i50/60Hz,1080p 24/30/50/60Hz,800x600@60,1024x76 |
| 출력 해상도: | 1080p,1080i,720p,1024x768,1360x768 | ESD 보호: | ±8kV(에어갭 방전), ±4kV(접촉 방전) |
| 전원 공급 장치: | 12V/5A DC(미국/EU 표준, CE/FCC/UL 인증) | 치수: | 440mm(폭)×200mm(깊이)×45mm(높이) |
| 작동 온도: | 0°C ~ 40°C / 32°F ~ 104°F | 보관 온도: | -20°C ~ 60°C / -4°F ~ 140°F |
| 강조하다: | 16x1 HDMI 멀티뷰어,RS232 HDMI 멀티뷰어,16x1 쿼드 스크린 멀티뷰어 |
||
쿼드 RS232 16x1 HDMI MultiViewer 심리스 스위처 ESD 보호
심리스 스위처가 있는 16x1 HDMI 멀티 뷰어
1. 소개
이 제품은 고성능 16 x 1 멀티 뷰어 위트 심리스 스위처입니다.한 화면에 16개의 고화질 입력 소스 표시를 지원합니다.스위처로서 16개의 HD 입력을 자유롭게 전환할 수도 있습니다.
2. 특징
①1× 16×1 HDMI 멀티 뷰어
② 1× 사용 설명서
③1× RS-232 케이블
④2× 마운팅 이어
⑤16 x DVI-HDMI 케이블
3. 심리스 스위처가 있는 16x1 HDMI 멀티 뷰어용 사진.
4. 사양
| 전문인 | |
| 비디오 대역폭 | 2.25Gbps |
| 입력 포트 | 16 × HDMI(암 타입), 1x RS232 |
| 출력 포트 | 1 × HDMI(암놈 유형), |
| 오디오 출력 | PCM2, 5.1, 7.1CH, 돌비 5.1, DTS5.1 |
| 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz, | |
| 입력 해상도 | 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60, |
| 1024x768@60,1280x720@60,1920x1080@60; | |
| 출력 해상도 | 1080p,1080i,720p,1024x768,1360x768 |
| ESD 보호 | ±8kV(에어갭 방전), ±4kV(접촉 방전) |
| 전원 공급 장치 | 12V/5A DC(미국/EU 표준, CE/FCC/UL 인증) |
| 치수 | 440mm(폭)×200mm(깊이)×45mm(높이) |
| 무게 | 1800g |
| 섀시 재질 | 금속 |
| 실크스크린 색상 | 검은 색 |
| 작동 온도 | 0°C ~ 40°C / 32°F ~ 104°F |
| 보관 온도 | -20°C ~ 60°C / -4°F ~ 140°F |
| 상대 습도 | 20~90% RH(비응축) |
| 전력 소비 | 24W |

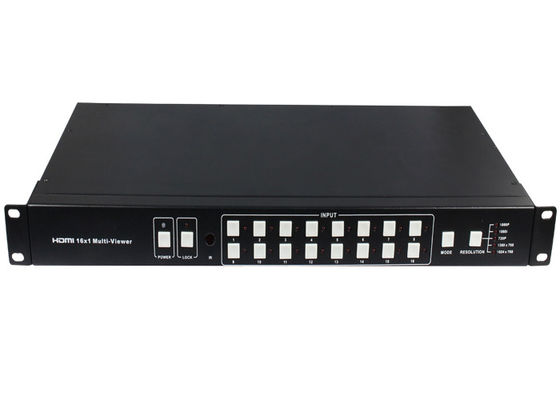

5. 조작 제어 및 기능
| 숫자 | 이름 | 기능 설명 | ||||
| 1 | 힘 | 이 버튼을 눌러 장치의 전원을 켜거나 끕니다.NS | ||||
| 전원이 켜지면 LED가 녹색으로 켜지고, | ||||||
| '대기' 모드일 때 빨간색입니다. | ||||||
| 2 | 패널의 모든 버튼을 잠그려면 이 버튼을 누르고, | |||||
| 자물쇠 | 다시 누르면 잠금이 해제됩니다.빨간색 LED가 켜집니다 | |||||
| 버튼이 잠겨 있을 때.반대로 어두워져 | ||||||
| 잠금 해제할 때. | ||||||
| 삼 | IR 수신기 창 | 리모컨에서 IR을 수신합니다. | ||||
| 4 | HDMI 입력 선택 | 1에서 16까지 입력을 선택하려면 누릅니다. | ||||
| 버튼 영역 | ||||||
| 5 | 방법 | 버튼을 눌러 디스플레이 모드를 선택합니다. | ||||
| 6 | 해결 | 버튼을 눌러 출력 해상도를 선택합니다. | ||||
| 아니요. | 해결 | |||||
| 1 | 1080P, 메인 이미지 오디오 | |||||
| 2 | 1080I, 메인 이미지 오디오 | |||||
| 삼 | 720P, 메인 이미지 오디오 | |||||
| 4 | 1360x768, 메인 이미지 오디오 | |||||
| 5 | 1024x768, 메인 이미지 오디오 | |||||

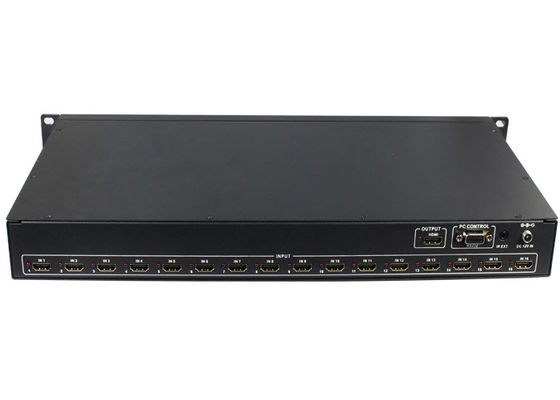

5.2 후면 패널
4/8
6. 디스플레이 모드에 대한 상세 설명
16x1 멀티 뷰어에는 4가지 디스플레이 모드가 있습니다.
모드1:16x1 멀티 뷰어는 16개의 HD 입력을 분리하여 디스플레이하며 이제 매끄러운 스위처입니다.
입력
MODE1-16×1 심리스 스위처
모드2: 16x1 멀티 뷰어는 4개의 HD 입력을 동일한 크기로 분할하여 한 화면에 표시합니다.이제 전면 패널 또는 IR 리모컨의 입력 버튼을 전환하면 HDMI 출력 오디오가 선택한 입력 소스에 해당합니다.
IN9 IN13
MODE2-4×1 멀티 뷰어
5/8
모드3: 16x1 멀티 뷰어는 9개의 HD 입력을 동일한 크기로 분할하여 한 화면에 표시합니다.이제 전면 패널 또는 IR 리모컨의 입력 버튼을 전환하면 HDMI 출력 오디오가 선택한 입력 소스에 해당합니다.
MODE3-9×1 멀티 뷰어
모드4: 16x1 멀티 뷰어는 16개의 HD 입력을 동일한 크기로 분할하여 한 화면에 표시합니다.이제 전면 패널 또는 IR 리모컨의 입력 버튼을 전환하면 HDMI 출력 오디오가 선택한 입력 소스에 해당합니다.
MODE4-16×1 멀티 뷰어
