제품 상세 정보:
|
| 상품명: | 5x2 비디오 월 컨트롤러 USB/HDMI/VGA/AV TV 프로세서 10 TV는 LED/LCD 디스플레이용 화면 접합을 보여줍니다. | 입력 신호: | VGA,HDMI,비디오,USB |
|---|---|---|---|
| 출력 신호: | 10 x HDMI 출력 | 오디오: | 3.5 오디오 인터페이스, 왼쪽 및 오른쪽 채널 및 스테레오 지원, AV 신호 스위치 동기 |
| 제어 모드: | RS232, 리모컨, 케이스 키 | 전원 공급 장치: | AC 100~240V |
| 힘: | 20W | 치수(1U): | 1U 19인치 표준 크레이트, 442mm(L)*45mm(H)*242mm(W) |
| 무게(1U): | 2.5KG | ||
| 강조하다: | 5x2 LCD 비디오 월 컨트롤러,1U LCD 비디오 월 컨트롤러,5x2 TV 비디오 월 프로세서 |
||

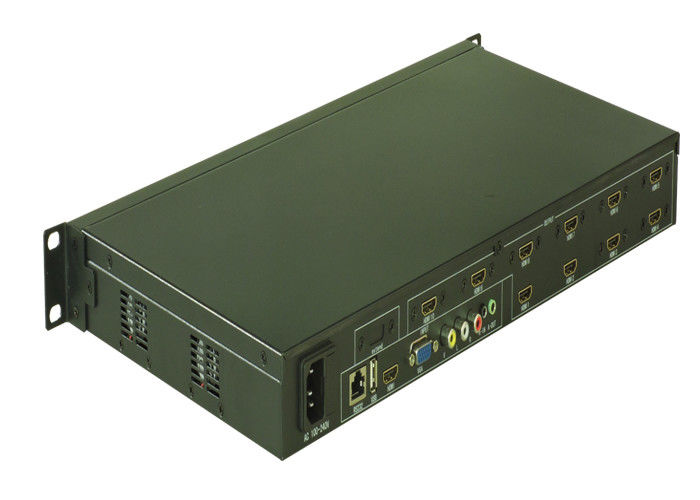

5x2 LCD 비디오 월 컨트롤러 USB HDMI VGA 비디오 AV TV 프로세서
5x2 비디오 월 컨트롤러 USB/HDMI/VGA/AV TV 프로세서 10 TV는 LED/LCD 디스플레이용 화면 접합을 보여줍니다.
1, 제품 소개:
5x2 비디오 월 컨트롤러 USB/HDMI/VGA/AV TV 프로세서 10 TV는 LED/LCD 디스플레이용 화면 접합을 보여줍니다.
진정한 디지털을 유지하면서 LCD TV, DID, DLP, 플라즈마 등을 포함한 여러 비디오 월에 모든 형식의 신호를 캡처, AD 변환, 라우팅, 배포하기 위해 진정한 인/아웃 모듈식 비디오 월 프로세서로 설계되었습니다. 신호.
다양한 비디오 인터페이스가 있는 LM-TV10 2x5 비디오 월 컨트롤러에는 다음이 포함됩니다. HDMI, VGA, AV,USB 인터페이스를 통해 자체적으로 비디오(RMVB와 같은), 오디오(MP3과 같은), 사진(JPG와 같은)을 디코딩할 수 있습니다.오디오가 있는 각 비디오는 함께 전환될 수 있습니다.출력 HDMI 인터페이스, 해상도는 사용자가 선택한 1080P 또는 720P입니다.
5x2 비디오 월 컨트롤러 USB/HDMI/VGA/AV TV 프로세서 10 TV는 LED/LCD 디스플레이용 화면 접합을 보여줍니다.
비디오 월 컨트롤러는 리모콘, 버튼 및 RS232로 제어.
2, 기능 소개:
1, 멀티 스크린 모델
사용자는 모듈식 설계를 채택하여 출력 모듈을 늘리거나 줄일 수 있습니다.그리고 단일 기계는 호환성 DVI 프로토콜을 사용하여 최대 25개의 HDMI 합동 신호를 출력할 수 있습니다.캐스케이드 연결을 통해 무제한 조인트를 실현할 수 있습니다.사용자 요구에 따라 단일 기계는 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5와 같은 다양한 다중 화면 패턴을 사용자 정의할 수 있습니다. ,5*2 요법.
2, 입력 신호

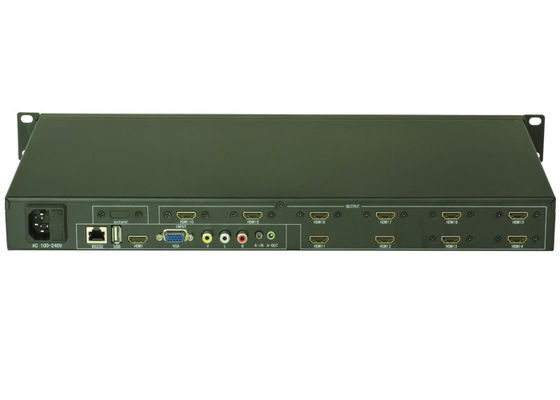

1개의 합성 비디오, 1개의 VGA, 1개의 HDMI, 1개의 USB로 구성된 총 4개의 입력 신호를 지원할 수 있습니다.오디오 및 비디오 디코딩 기능이 있는 HDMI 및 USB 인터페이스, 복합 비디오 및 VGA 신호는 관련 오디오 인터페이스를 추가합니다. 또한 모든 입력 비디오 신호는 동기화된 오디오 출력으로 전환할 수 있습니다. 인터페이스 다이어그램은 다음과 같습니다.
3, 미러 기능
일반적인 멀티 스크린 프로세서와 비교하여 각 단일 디스플레이 장치에 대해 180°미러 뒤집기 기능을 실현할 수 있습니다.LCD 조인트의 간격이 급격히 줄어들어 일반 LCD TV를 연결할 때 LCD TV가 행 위로 180° 뒤집히면 이미지가 더 선명해집니다. 다음과 같이 표시됩니다.
뒤집기 전 뒤집기 후
4, 엣지 블랭킹 기능
에지 블랭크 기능이 없으면 모든 조인트 디스플레이 장치에는 프레임 갭이 있어 이미지가 시야에서 찢어지고 부자연스러운 느낌이 납니다.
에지 블랭킹 기능 없음 에지 블랭킹 처리 후
5, USB 전송 기능
제품은 USB 전송 및 공동 기능을 지원할 수 있습니다. LCD 공동 기본 기능을 마친 후 사용자는 비디오 또는 이미지 공동 패턴 재생만 설정할 수 있습니다. 간단하고 유용하며 컴퓨터 또는 기타 방송 장비를 추가로 할당할 필요가 없으며 삽입만 하면 됩니다. 우리 제품 다중 화면 프로세스의 USB 인터페이스에서 U 디스크.
6, 주요 기능
***9개의 HDMI 출력(3×3, 2×4, 4×2)을 통한 다중 접속 기능
***1개의 HDMI, 1개의 DVI, 1개의 VGA, 1개의 USB가 있는 다중 비디오 입력 신호
***미러 기능 지원
***에지 마스크 기능 지원
***RS232 및 원격 제어 지원
| 동영상 | |
| 규약 | hdcp1.3 프로토콜 지원, dvi1.0 프로토콜과 호환되는 hdmi1.3 프로토콜 지원 |
| 얻다 | 0dB |
| 인터페이스 대역폭 | 2.25Gbps(총 6.75Gbps, 색상당 2.25Gbps) |
| 최대 지원 해상도 |
HDPC:1920x1200P@ 60_24비트, HDTV:1920x1080P@60_36bit |
| 비트 클럭 지터 | <0.15Tbit |
| 비트 상승 시간 | <0.3Tbit(20%--80%) |
| 비트 가을 시간 | <0.3Tbit(20%--80%) |
| 최대 전송 지연 | 5nS(±1nS) |
| 스위칭 속도 | 200ns(최대 시간) |
| 비디오 입력 | |
| 상호 작용 | Vga/dvi-d/hdmi-a 여성 인터페이스 |
| 신호 강도 | TMDS +/- 0.4Vpp |
| 임피던스 | 50Ω |
| 편집 입력 | 에디드 라이브 재기록 가능 |
| 권장 최대 입력 거리 | 1920x1080@60에서 40미터 미만(Molex TM 와이어와 같은 인증된 HDMI 특수 와이어 사용 권장) |
| 비디오 출력 | |
| 상호 작용 | Vga/dvi-d/hdmi-a 여성 인터페이스 |
| 임피던스 | 50Ω |
| 권장 최대 출력 거리 | 1920x1200@60에서 10미터 미만(Molex TM 전선과 같은 인증된 HDMI 전용 전선 사용 권장) |
| 제어 유형 | |
| 직렬 제어 인터페이스 | Rs-232, 9핀 암수 D형 인터페이스 |
| 전송 속도 및 프로토콜 | 전송 속도: 9600, 데이터 비트: 8비트, 정지 비트: 1, 패리티 없음 |
| 직렬 제어 포트 구조 | 2 = 송신, 3 = 수신, 5 = 접지 |
| 사양 | |
| 전원 공급 장치 | 100VAC ~ 240VAC, 50/60Hz, 국제적응형 전원 |
| 온도 | 보관 및 사용 온도: -20° ~ +70° |
| 습기 | 보관 및 사용 습도: 10% ~ 90% |
| 섀시 크기 | 실제 모델에 따라 다름 |
| 상품 무게 | 실제 모델에 따라 다름 |
| 실패 사이의 평균 시간 | 30,000시간 |
| 보증 | 1년 무상 보증, 평생 유지 보수 |
케이스 키 누름
7, 원격 제어 기능
원격 제어는 멀티 스크린 프로세서의 각 기능이 원격 키잉과 완전히 일치하며 시장에서 구입할 수 없습니다. 원격 제어 장치는 매우 민감한 디자인을 채택하므로 거리 도달 가능성이 7 ~ 10m이며 모든 것을 수행할 수 있습니다. 설정, 스위치, 조정과 같은 다중 화면 프로세서의 기능. 다음 그림과 같이
8, 시스템 토폴로지
