제품 상세 정보:
|
| 규약: | hdcp1.3 프로토콜 지원, dvi1.0 프로토콜과 호환되는 hdmi1.3 프로토콜 지원 | 인터페이스 대역폭: | 2.25Gbps(총 6.75Gbps, 색상당 2.25Gbps) |
|---|---|---|---|
| 최대 지원 해상도: | HDPC:1920x1200P@ 60_24비트, HDTV:1920x1080P@60_36비트 | 입력 포트: | 4채널 HDMI |
| 출력 포트: | 4채널 HDMI | 색상: | 검은 색 |
| 강조하다: | HDMI1.3 LCD 비디오 월 컨트롤러,HDPC1.3 LCD 비디오 월 컨트롤러,FCC HDMI 매트릭스 컨트롤러 |
||

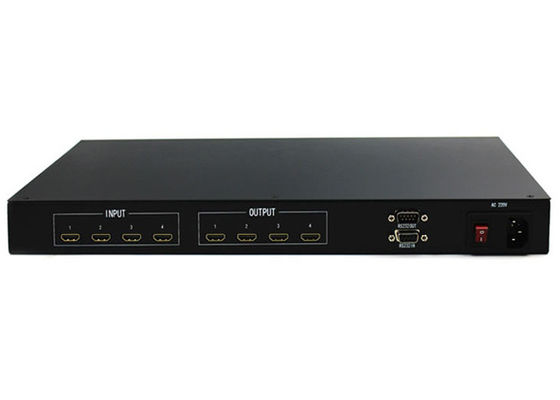

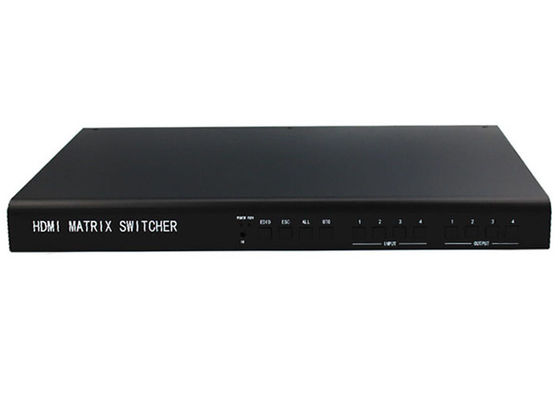

4 In 4 Out Matrix LCD 비디오 월 컨트롤러 HDMI1.3 HDPC1.3 프로토콜
4 In 4 Out HDMI 매트릭스 및 LCD 비디오 월 컨트롤러
제품 개요:
Matrix Switcher는 지능형 제어 기능이 내장된 고성능 전문 스위칭 장치입니다.
장치의 스위칭 속도를 크게 향상시키는 독특한 처리 방법을 채택하십시오.
특징:
1. 전원 차단 메모리 기능, 전원 차단 필드 보호 포함;
2. 다양한 환경과 호환되는 유연한 제어 모드, 크리스탈 버튼 패널 작동 및 2개의 표준 rs-232 통신 인터페이스로 사용자가 다양한 원격 제어 장치와 함께 사용하기에 편리합니다.
3. 내장 국제 범용 전원 공급 장치;
4, 표준 19인치 캐비닛과 호환되는 풀 메탈 섀시.
5. 매트릭스 전면 패널 LCD 대기 로고 및 제어 소프트웨어를 지원합니다.
6. Blu-ray dvd 등과 같은 해당 장치를 해결하기 위해 hdcp를 지원합니다.
기술적인 매개변수:
|
동영상 |
|
|
규약 |
hdcp1.3 프로토콜 지원, dvi1.0 프로토콜과 호환되는 hdmi1.3 프로토콜 지원 |
|
얻다 |
0dB |
|
인터페이스 대역폭 |
2.25Gbps(총 6.75Gbps, 색상당 2.25Gbps) |
|
최대 지원 해상도 |
HDPC:1920x1200P@ 60_24비트, HDTV:1920x1080P@60_36bit |
|
비트 클럭 지터 |
<0.15Tbit |
|
비트 상승 시간 |
<0.3Tbit(20%--80%) |
|
비트 가을 시간 |
<0.3Tbit(20%--80%) |
|
최대 전송 지연 |
5nS(±1nS) |
|
스위칭 속도 |
200ns(최대 시간) |
|
비디오 입력 |
|
|
상호 작용 |
Vga/dvi-d/hdmi-a 여성 인터페이스 |
|
신호 강도 |
TMDS +/- 0.4Vpp |
|
임피던스 |
50Ω |
|
편집 입력 |
에디드 라이브 재기록 가능 |
|
권장 최대 입력 거리 |
1920x1080@60에서 40미터 미만(Molex TM 와이어와 같은 인증된 HDMI 특수 와이어 사용 권장) |
|
비디오 출력 |
|
|
상호 작용 |
Vga/dvi-d/hdmi-a 여성 인터페이스 |
|
임피던스 |
50Ω |
|
권장 최대 출력 거리 |
1920x1200@60에서 10미터 미만(Molex TM 전선과 같은 인증된 HDMI 전용 전선 사용 권장) |
|
제어 유형 |
|
|
직렬 제어 인터페이스 |
Rs-232, 9핀 암수 D형 인터페이스 |
|
전송 속도 및 프로토콜 |
전송 속도: 9600, 데이터 비트: 8비트, 정지 비트: 1, 패리티 없음 |
|
직렬 제어 포트 구조 |
2 = 송신, 3 = 수신, 5 = 접지 |
|
사양 |
|
|
전원 공급 장치 |
100VAC ~ 240VAC, 50/60Hz, 국제적응형 전원 |
|
온도 |
보관 및 사용 온도: -20° ~ +70° |
|
습기 |
보관 및 사용 습도: 10% ~ 90% |
|
섀시 크기 |
실제 모델에 따라 다름 |
|
상품 무게 |
실제 모델에 따라 다름 |
|
실패 사이의 평균 시간 |
30,000시간 |
|
보증 |
1년 무상 보증, 평생 유지 보수 |
애플리케이션 다이어그램:
