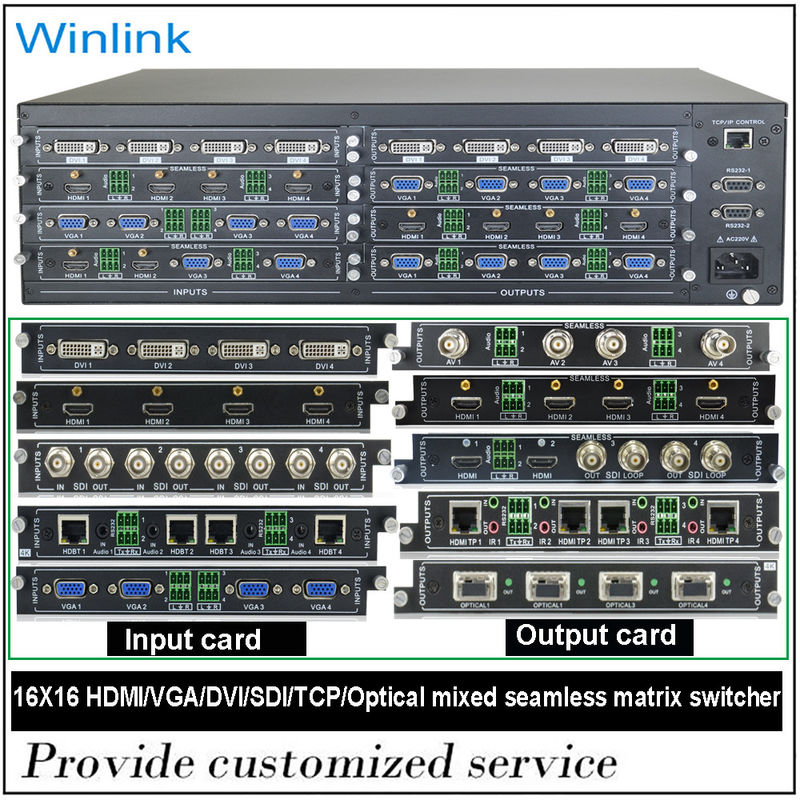

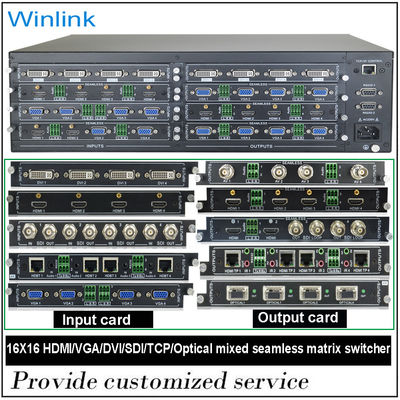

16 x 16 HDMI 매트릭스 스위처

Ⅰ설명

WL-1616H는 16x16 HDMI 매트릭스 스위치로 16개의 HDMI 비디오 및 오디오 소스를 16개의 HDMI 디스플레이로전면판 LCD 또는 로컬 HDMI 출력을 통해 모든 포트 연결을 빠르게 볼 수 있습니다..

WL-1616H는 연속적인 비디오 스트림, 실시간 제어 및 안정적인 신호 전송을 보장하기 위해 FPGA 매트릭스 아키텍처를 사용하는 원활한 스위칭을 갖추고 있습니다.내장된 고성능 스칼러, WL-1616H는 다양한 입력 해상도를 최적의 출력 디스플레이 해상도로 쉽게 변환하여 시청자에게 모든 디스플레이에서 최고의 비디오 및 이미지 품질을 제공합니다.스위치는 32개의 연결 프로파일을 만들 수 있는 직관적인 웹 GUI와 비디오 월 기능을 통합합니다..

WL-1616H는 여러 HDMI 소스를 가진 여러 HDMI 디스플레이가 철도역,대회 장소, 카지노, 제어 센터, 회의실, 물류 센터, 보안 관리, 그리고 더 많은 것들이 있습니다.

II. 특징

14K x 2K@30Hz,1080P@120Hz,와 1080P 3D@60Hz까지 디스플레이 해상도를 지원합니다.

23D HDMI 1.4a 비디오 형식

지원.

3. 모든 3D 형식의 프레임 패킹을 포함한 3D 비디오 지원 297MHz TMDS 클럭까지.

4- 픽셀당 48비트까지 깊은 색을 지원합니다.

5HDCP 1.4 지원 (INPUT), HDCP v1.4a 프로토콜 호환 (OUTPUT).

6HDMI 사양 1.4에 맞는 모든 오디오 데이터 수신을 지원합니다. 192kHz까지의 L-PCM 광고, 압축 오디오 (IEC 61937), DSD, DST, DTS 및 HBR.

7. sYCC601, Adobe RGB, Adobe YCC601, xvYCC 확장 색상 범위를 포함한 전체 색상 측정. 3 8. 300MHz까지의 TMDS 클럭 주파수에서 작동합니다.

III. 패키지

HDMI 매트릭스 1PC

전원 어댑터 1PC

운영 설명서 1PC

원격 제어기

RS232 시리즈 케이블

IV. 사양

1주파수 대역폭:297MHZ[10.2Gbps]

2입력 포트:16 x HDMI 여성 입력 포트

3출력 포트:16 x HDMI 여성 출력 포트

4전원 공급:DC 12V, 2.5A

5ESD 보호 인체 모델:± 8kV (공간 방출) ± 4kV (접촉 방출)

6크기 (mm):1 15 ((W) X 270 (D) X 45 (H)

7무게:(g) 900

8작동 온도:0°C ~ 40°C / 32°F ~ 104°F

9저장 온도:-20°C ~ 60°C / -4°F ~ 140°F

10상대 습도:20 ~ 90% RH (비 응축)

11전력 소비:(최대) 20W

Ⅴ: 응용 분야를 이용합니다:
