제품 상세 정보:
|
| 순응한 HDCP: | HDCP 2.2 / 1.x | 비디오 대역폭: | 594MHz / 18Gbps |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | HDMI 오디오 포맷: | LPCM 7.1CH와 돌비방식 트루하드와 DTS-HD 마스터 오디오 |
| 입력: | 4×HDMI 종류 A [19 핀 여성] 1×IR 수신기 윈도우 1×Micro USB | 출력: | 4×HDMI 종류 A [여성인 19개 핀] |
| 주택: | 금속 엔클로저 | 색: | 검정색 |
| 차원: | 220 mm(W)×205mm(D)×19mm(H) | 중량: | 535g |
| 전원 공급기: | 입력 : AC100~240V 50/60Hz 출력 : DC 12V / 2.5A (미국 / EU 표준, 증명된 CE / FCC / UL) | Power Consumption: | 11.04W |
| 작동 온도: | 0' Ｃ ~ 40' Ｃ / 32' Ｆ ~ 104' Ｆ | 저장 온도: | -20' Ｃ ~ 60' Ｃ / -4' Ｆ ~ 140' Ｆ |
| 상대 습도: | 20~90% RH (불응축) | ||
| 강조하다: | 4x4 비디오 스위처,18Gbps 4k HDMI 스위처,594MHz 4x4 비디오 스위처 |
||

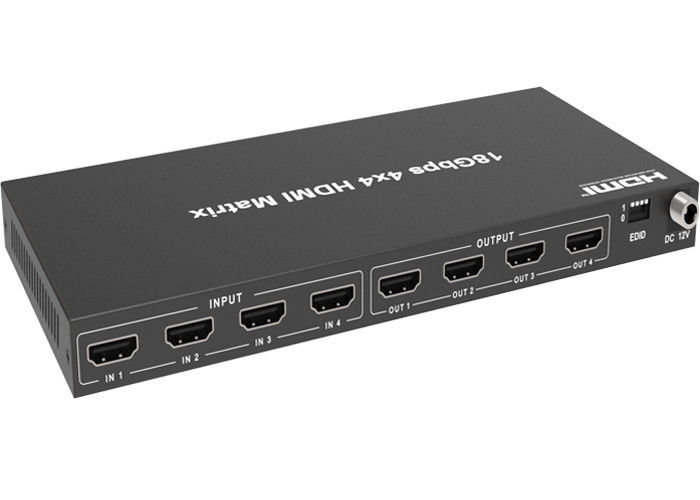

18Gbps 4k 하드미 화면 4x4 매트릭스 스위처
594MHz 18Gbps 4k HDMI HDCP 2.2 4x4 영상 절체기 금속 엔클로저
1. 도입
4x4 HDMI 매트릭스는 최고 4까지 (4K2K@60Hz YCbCr 4:4:4까지) 영상 신호의 전송을 다중 채널 디지털 오디오로 지원합니다
최고 4까지 HDMI 출력에 대한 높은 정의 참조원들. 각각 출력은 다운스케일러 기능성을 지원합니다. 그것은 똑같거나 다른 화면을 4 디스플레이에 디스플레이할 수 있습니다 (사용자가 어떠한 신호 출처를 위한 디스플레이 화면을 선택할 수 있습니다). 또한, 제품은 분포모드와 스위칭 모드를 가지고 있습니다.
2. 특징
순응한 ☆ HDCP 2.2
24개 비트 RGB/YCbCr 4:4:4와 4K2K@60Hz에 달하는 ☆
☆ HDR, HDR10, HDR10+, 돌비방식 비전은 지니갑니다
☆ 지원 LPCM 7.1CH와 돌비방식 트루하드와 DTS-HD 마스터 오디오
☆는 4K -> 1080P 다운스케일러를 지원합니다
☆ 지원은 EDID 관리를 진보시켰습니다
패널 를 경유하는 ☆ 신축성 제어 또는 IR 원격제어 장치
3. 패키지 내용
① 1× 4×4 HDMI 매트릭스
② 1× 12V/2.5A 전원용 어댑터
③ 1× 매트릭스 IR 원격제어 장치
④ 1× 사용자 교범
⑤ 2× 마운팅 귀
4.연산 제어와 기능
프런트 패널
|
아니오. |
이름 |
기능 설명 |
|
1 |
OLED 스크린 |
상태, 입출력 공항, EDID를 바꾸는 디스플레이 매트릭스, 보드 비율, IP 주소. |
|
2 |
전력 LED |
LED는 제품이 대기하고 있는 있을 때 제품이 전원 공급기와 빨강에 연결될 때 녹색에서 밝아질 것입니다. |
|
3 |
입출력 버튼 |
당신은 첫째로 출력 버튼 (1~8)를 누르고 그리고 나서 상응한 것 선택하도록 입력 버튼 (1~8)를 압박할 필요가 있습니다 출력 포트를 위한 입력 소스. |
|
4 |
메뉴 / 엔터 /DOWN 위로 / |
①EDID는 체크합니다 :초기 OLED 디스플레이 화면에 누르세요 메뉴 버튼이 매트릭스 개폐 상태 인터페이스에 들어갑니다, 그리고 나서 각각 HDMI 입력 포트의 현재 EDID 정보를 확인하도록 업 / 다운 버튼을 압박하세요. ②EDID가 집니다 : 초기 OLED 디스플레이 화면에 누르세요 메뉴 버튼이 EDID 세팅 인터페이스, 언론에 들어갑니다 필요한 EDID를 선택하고, 엔터 버튼을 누르기 위한 업 / 다운 버튼. 입력하기 위한 신속한 "카피 :나타날 것입니다. 그리고 나서 당신이 설정할 필요가 있고, 다시 확인하도록 엔터 버튼을 압박한 입력 포트를 선택하도록 업 / 다운 버튼을 압박하세요. ③Baud 비율 설정 : 초기 OLED 디스플레이 화면에, 통신속도 속도 정합에 들어가도록 메뉴 버튼을 압박하세요 . 그리고 필요한 보드 비율을 선택하도록 업 / 다운 버튼을 압박하고 마침내 설정을 확인하도록 엔터 버튼을 압박하세요. ④IP 주소는 체크합니다 : 초기 OLED 디스플레이 화면에 IP 인터페이스에 들어가도록 메뉴 버튼을 압박하고 누르세요 현재 IP 주소를 확인하기 위한 업 / 다운 버튼. 다시 메뉴 버튼을 누르는 것 초기 OLED 디스플레이 상태로 돌아갈 것입니다. |
|
5 |
전원 버튼 |
오랫동안 더에 들어가도록 3 초 동안 전원 버튼을 압박하세요 대기 모드, 그리고 나서 짧게 장치를 깨우도록 그것을 압박합니다. |
|
6 |
IR 윈도우 |
IR 수신부는 창을 냅니다, 그것이 이 제품으로부터 IR 원격 신호만을 받습니다. |
|
7 |
잠금장치 버튼 |
짧게 앞 패널 버튼을 잠그도록 잠금장치 버튼을 압박하세요 (전원 버튼을 제외하세요) ; 다시 열리도록 그것을 압박하세요. |
후면 패널
|
아니오. |
이름 |
기능 설명 |
|
1 |
외부적인 IR |
만약 부대의 IR 수신기 윈도우가 차단되거나 부대가 적외선 조준선에서 폐쇄 영역에 설치되면, IR 수신기 케이블이 IR 원격 신호를 받기 위해 IR EXT 항구로 삽입될 수 있습니다. |
|
2 |
(1-8) 바깥쪽의 L/R |
아날로그 음성 출력 포트가 3.5 밀리미터 오디오 케이블을 통해 앰프 또는 스피커에 연결됩니다. |
|
3 |
(1-8)를 부추기세요 |
동축 음성 출력 포트가 동축 케이블을 통해 가청 주파 증폭기와 같은 음향 출력 장치에 연결됩니다. |
|
4 |
TCP / IP 공항 |
TCP / IP 제어 포트가 RJ45 케이블로 PC 또는 라우터에 연결됩니다. |
|
5 |
RS-232는 좌현으로 향하게 합니다 |
RS-232 지휘를 전하기 위해 디-서브 9 핀 케이블에 의해 PC 또는 제어 시스템에 연결되세요. |
|
6 |
국민 총수요 |
완전히 주택을 연결시키세요. |
|
7 |
입력은 (1-8)를 포팅시킵니다 |
HDMI 입력 포트가 DVD와 같은 HDMI 소스 장치 또는 HDMI 케이블과 셋탑 박스에 연결됩니다. |
|
8 |
출력은 (1-8)를 포팅시킵니다 |
HDMI 출력 포트가 텔레비전과 같은 HDMI 디스플레이 장치 또는 HDMI 케이블과 모니터에 연결됩니다. |
|
9 |
DC 12V |
12V/5A 전원용 어댑터에 연결되세요. |
