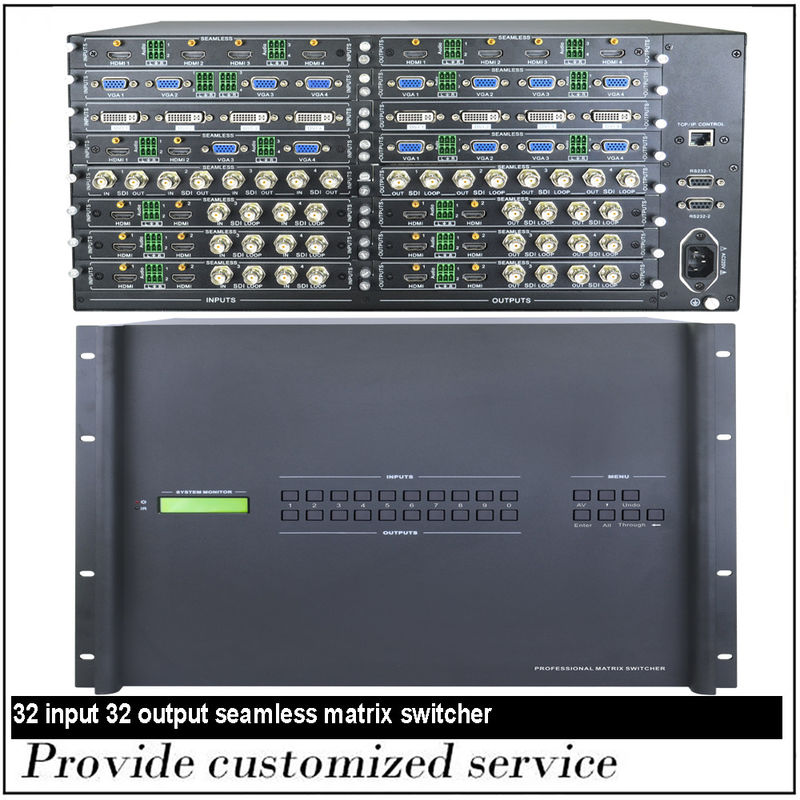

IR 원격 제어 RS232 HDMI 스위처 4K 32x32 차시

4K 32x32 HDMI 매트릭스 스위처 원격 제어, RS232 & 전면 제어 4K 32x32 차체로 만들어졌습니다.

설명:

4K32x32 HDMI 매트릭스 스위처오디오와 비디오 신호를 모두 전환합니다. 매트릭스 스위처이기 때문에 모든 입력값을 모든 출력값으로 이동시킬 수 있습니다. 또는 동일한 입력값을 모든 출력값으로 이동시킬 수 있습니다.1080p 32x32 HDMI 매트릭스 스위치는 32 HDMI 출력으로 32 HDMI 입력을 전환하고 배포 할 수 있도록 설계되었습니다.. 또한 저장 및 리콜을 위한 16개의 미리 설정이 있습니다. 또한 선택적인 Crestron & Control4 드라이버가 있습니다.

4K 32x32 HDMI 매트릭스 스위처는 오늘날의 HDMI (고화질 멀티미디어 인터페이스) 라우팅의 요구에 맞춰 만들어진 최첨단 디지털 매트릭스 스위처입니다.32개의 입력에서 32개의 출력으로 이동하기 위해 시스템 HDMI 신호를 라우팅하도록 만들어졌습니다.이 32x32 HDMI 매트릭스 스위치는 높은 성능을 제공합니다.

카드 케이지 차시에는 8개의 입력 슬롯과 8개의 출력 슬롯이 있다. HDMI 입력 및 HDMI 출력 카드는 각 카드에 4개의 HDMI 커넥터를 가진 4개의 포트 HDMI 카드이다.한 사람이 전체 차체를 채우면 32x32 HDMI 스위처로 구성됩니다. 아래는 이 32x32 HDMI 매트릭스 스위치의 구성입니다.

4K 32x32 HDMI 매트릭스 스위처는 HDCP 키 인증 및 핸드쉐이크를 내부적으로 관리하여 오늘날의 상업 A / V 시장에 대한 통합을 위해 완전한 HDCP 내부 관리를 제공합니다.우리의 4K 32x32 HDMI 매트릭스 스위치는 HDCP (고대 대역폭 디지털 콘텐츠 보호) 내부 관리 시스템으로 제공됩니다..

II. 특징

• 4K 최대 32개의 HDMI 소스를 32개의 디스플레이로 전환
• 자주 사용하는 구성에 저장하기 위한 16-예정
• HDCP 1.4 및 HDMI 후향 호환성
• 상태 표시를 위한 LCD 전면 패널
• 3D 패스 트러스를 지원합니다.
• 고속 HDMI 1.4 사양을 지원합니다.
• 전체 1080p와 4K를 지원합니다.
• DDC 전송을 지원합니다.
• 돌비 디지털 트루 HD 및 DTS HD를 지원합니다.
• 리모컨, RS-232 및 전면 패널 버튼을 통해 제어
• 선택적 제어4 드라이버
• 제3자 제어 시스템을 탑재하기 위한 RS-232 완전 제어

III. 패키지

HDMI 매트릭스 1PC

전원 어댑터 1PC

운영 설명서 1PC

원격 제어기

RS232 시리즈 케이블

IV. 사양

4K 32x32 HDMI 매트릭스 스위처 사양:

·I/O 카드 보드: 4개의 HDMI 포트/카드

·입력 커넥터: HDMI A 여성; T.M.D.S 2.9V/3.3V, 75 오름

·비디오 출력: HDMI A 여성; T.M.D.S 2.9V/3.3V; 75 오름

·가이프: 0 dB

·해상도: 최대 4K 4:2:0 크로마

·제어 옵션: 버튼, IR 리모컨 & RS232 (9 핀 여성 D 커넥터)

·전 세계 전원 공급: 100VAC ~ 240VAC, 50/60Hz; 50W

·온도: -10 ~ 50도 C

·작업 습도: 10 ~ 90도

·규정: CE, FCC 및 CCC

4K 32x32 HDMI 매트릭스 스위처 사양:

· 가이프: 0 dB

· 비디오 신호: HDMI (또는 DVI - D)

· 해상도 범위: 최대 4K 4:2:0 크로마

4K 32x32 HDMI 매트릭스 스위처 입력:

·입력: 32 HDMI

·입력 커넥터: HDMI

·입력 레벨: T.M.D.S. 2.9V/3.3V

·입력 저항: 75 오름

4K 32x32 HDMI 매트릭스 스위처 출력:

·출력: 32 HDMI

·출력 커넥터: HDMI

·출력 레벨 T.M.D.S. 2.9V/3.3V

·출력 저항: 75오엄

다른 4K 32x32 HDMI 매트릭스 스위처 사양:

·입력 케이블 거리: ~ 25 피트 AWG24 HDMI 1.4 고속 케이블

·출력 케이블 거리: ~ 35 피트 AWG24 HDMI 1.4 고속 케이블

·HDCP 관리: DVI 및 HDMI 1.4 표준을 사용하여 고속 대역폭 디지털 콘텐츠 보호 (HDCP) 에 적합합니다.내장 HDCP 관리 기술은 HDCP 키 인증을 분석하고 내부에서 악수를 실현 할 수 있습니다..

·일련 제어 포트: RS-232, 9 핀 여성 D 커넥터, 핀 구성 2 = TX, 3 = RX, 5 = GND

IR 리모컨: 네

· 전면 패널 제어: 버튼

Ⅴ: 응용 분야를 이용합니다:
