제품 상세 정보:
|
| 비디오 해상도: | 최대 4K2K@50/60Hz(4:4:4) | 색 공간: | RGB, YCbCr 4:4:4/4:2:2/4:2:0 |
|---|---|---|---|
| 색상 깊이: | 8비트, 10비트, 12비트 | 입력 포트: | 8×HDMI A형 [19핀 암] 1×IR EXT [3.5mm 스테레오 미니 잭] |
| 출력 포트: | 8×HDMI A형[19핀 암] 8×동축 오디오(RCA) 8×L/R 오디오[3.5mm 스테레오 미니 잭] | 보증 기간: | 일년 |
| 강조하다: | 8x8 HDMI 매트릭스 스위처,18Gbps HDMI 매트릭스 스위처,8x8 HDMI 비디오 스위처 |
||

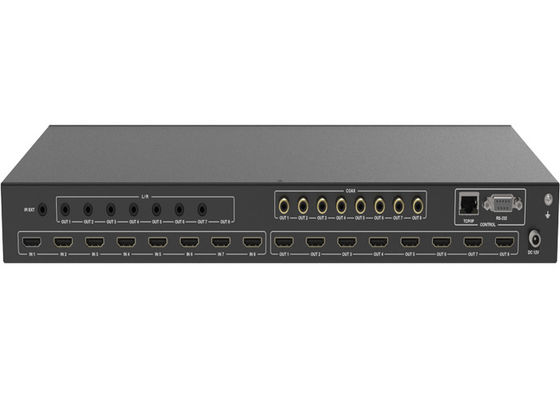

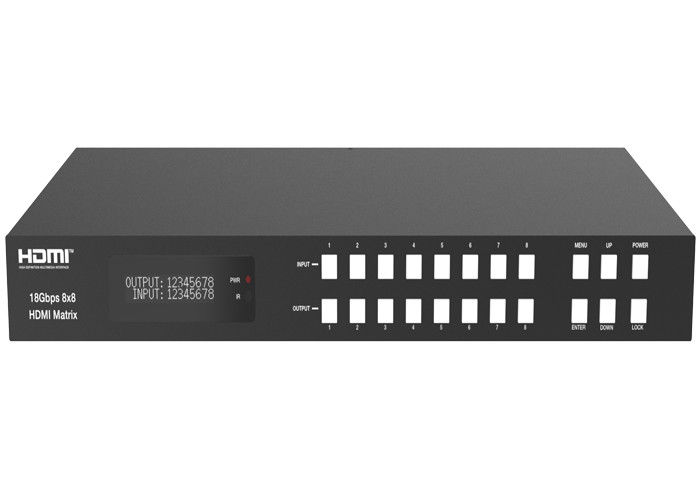

ARC 기능 18Gbps 8x8 HDMI 매트릭스 스위처(금속 인클로저 포함)
ARC 기능이 있는 18Gbps 8x8 HDMI 매트릭스
1. 소개
HDMI 출력 ARC 기능이 활성화되면 HDMI 디스플레이 장치의 ARC 오디오가 동축 오디오 출력으로 추출됩니다.이 8x8 HDMI 매트릭스의 각 HDMI 출력은 4K2K ~ 1080P 다운스케일러를 독립적으로 지원합니다.제어는 전면 패널 버튼, IR 원격, RS-232, LAN 및 웹 GUI를 통해 이루어집니다.
2. 특징
1. HDMI 2.0b, HDCP 2.2 및 HDCP 1.4 호환
2. 모든 HDMI 포트에서 최대 4K2K@60Hz(YUV 4:4:4)의 비디오 해상도
3. 18Gbps 비디오 대역폭 지원
4. Dolby Vision, HDR10+ 및 HLG가 지원됩니다.
5. 각 출력 포트에 대해 4K->1080P 다운 스케일러 지원
3.패키지 내용물
① 1 x 18Gbps 8 x 8 HDMI 매트릭스
② 1 x 12V/5A 전원 어댑터
③ 1 x IR 리모컨
④ 1 x IR 수신기 케이블(1.5미터)
⑤ 1 x RS-232 직렬 케이블(1.5미터, 암수 헤드)
⑥ 2 x 마운팅 이어
⑦ 1 x 사용자 설명서
4. 사양
|
전문인 |
|||
|
HDMI 준수 |
HDMI 2.0b |
||
|
HDCP 준수 |
HDCP 2.2 및 HDCP 1.4 |
||
|
비디오 대역폭 |
18Gbps |
||
|
비디오 해상도 |
최대 4K2K@50/60Hz(4:4:4) |
||
|
색 공간 |
RGB, YCbCr 4:4:4/4:2:2/4:2:0 |
||
|
색상 깊이 |
8비트, 10비트, 12비트 |
||
|
HDMI 오디오 형식(패스스루) |
LPCM 2/5.1/7.1, 돌비 디지털, DTS 5.1, 돌비 디지털+, 돌비 TrueHD, DTS-HD 마스터 오디오, 돌비 애트모스, DTS:X |
||
|
동축 오디오 형식 |
LPCM 2.0, 돌비 디지털/플러스, DTS 5.1 |
||
|
L/R 오디오 형식 |
PCM2.0 |
||
|
HDR 형식 |
HDR10, HDR10+, 돌비 비전, HLG |
||
|
ESD 보호 |
인체 모형: ±8kV(에어갭 방전) , ±4kV(접촉 방전) |
||
|
연결 |
|||
|
입력 포트 |
8×HDMI A형 [19핀 암] 1×IR EXT [3.5mm 스테레오 미니 잭] |
||
|
출력 포트 |
8×HDMI 유형 A [19핀 암] 8×동축 오디오(RCA) 8×L/R 오디오 [3.5mm 스테레오 미니 잭] |
||
|
제어 포트 |
1×TCP/IP [RJ45] 1×RS-232 [D-서브 9] |
||
|
기계 |
|||
|
주택 |
금속 인클로저 |
||
|
색상 |
검은 색 |
||
|
치수 |
440mm(폭)×200mm(깊이)×44.5mm(높이) |
||
|
무게 |
2.8kg |
||
|
전원 공급 장치 |
입력: AC 100 - 240V 50/60Hz 출력: DC 12V/5A(US/EU 표준, CE/FCC/UL 인증) |
||
|
전력 소비 |
43W |
||
|
작동 온도 |
-10°C ~ 45°C / 14°F ~ 113°F |
||
|
보관 온도 |
-20°C ~ 60°C / -4°F ~ 140°F |
||
|
상대 습도 |
20~90% RH(비응축) |
||
|
분해능 / 케이블 길이 |
4K60 - 피트 / 미터 |
4K30 - 피트 / 미터 |
1080P60 - 피트 / 미터 |
|
HDMI 입력/출력 |
16피트 / 5M |
32피트/10M |
50피트 / 15M |
|
"프리미엄 고속 HDMI" 케이블 사용을 적극 권장합니다. |
|||
5. 적용 예
