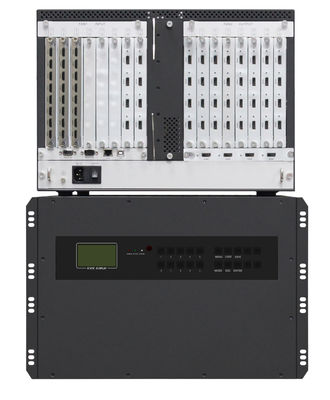

1 Ｕ, 2 Ｕ, 3.5 Ｕ와 7 Ｕ 케이스와 WL-HDVP 시리즈 비디오 월 제어기

1 Ｕ, 2 Ｕ, 3.5 Ｕ와 7 Ｕ 케이스와 WL-HDVP 시리즈 비디오 월 제어기

당신의 비디오 월을 위해 옳은 윈링크 비디오 월 제어기 (WL-HDVP) 모델을 선택하기 위한 5개의 쉬운 단계.

당신을 위해 옳은 윈링크 VWC (비디오 월 제어기) 모델을 선택하는 방법?

윈링크 VWC 제어기들은 모듈인 채 샤시, 입력 카드, 출력 카드와 다른 기능적 성분으로 설계됩니다,

그것이 그것을 구성을 선택하도록 매우 쉽게 합니다.

단계 I : 필요한 입출력 (I/O) 항구의 수를 확인하세요.

2x4 비디오 월 프로젝트를 예를 들면 잡으세요. 이 사례를 위해, 당신은 8x 출력을 필요로 할 것입니다. 면 예를 들어 8 PC 신호에 연결됩니다고

4 DVD는 전체 입력 횟수가 12x일 것이라는 것을 암시합니다. 비디오 월 프로젝트의 이런 유형과 함께, 당신은 8x 출력을 확인할 수 있습니다고

12x 입력 신호. (아래의 사진을 언급하세요)

II 단계 : 승인 입출력 신호 인터페이스.

윈링크의 입출력 카드가 모듈 설계를 기반으로 한 것처럼, 하드웨어 샤시가 관련 카드를 차지할 수 있도록 신호가 어느 것을 조화시키는지 사용자가 명시하 라고 그가 요구합니다. 이 프로젝트에서, 출력은 DVI 인터페이스를 가지고 있고 입력이 HDMI와 DVI 인터페이스입니다. 이것은 당신이 다수 DVI 출력 카드, HDMI와 DVI 입력 카드를 요구한다는 것을 의미합니다. 윈링크는 운반하기 전에 공장에서 구매자의 요구에 따라 상관적 입출력 카드로 샤시를 채울 것입니다.

4개 채널 HDMI 입력 카드

4개 채널 DVI 입력 카드

4개 채널 DVI 출력 카드

단계 3세 : (또는 슬롯) 양 승인 입출력 카드.

8x DVI 출력을 요구하는 이 프로젝트에서, 8x HMDI 입력과 4x DVI 입력.

당신은 2x PC 4-채널 HDMI 입력 카드 (카드 당 4x 입력 포트), 1x PC 4-채널을 필요로 할 것입니다

DVI 입력 카드 (카드 당 4 입력 포트)과 2x PC 4-채널 DVI 출력 카드 (카드 당 4x 출력 포트).

아래의 목록을 보세요 :

입출력 카드 명단

정맥내인 단계 : 당신의 윈링크 샤시를 선택하세요.

윈링크 WL-HDVP는 샤시를 위해 1 Ｕ, 2 Ｕ, 3.5 Ｕ와 7U를 포함하는 모델들을 가지고 있습니다. 1U -규모 샤시

그것이 1개 입력 슬롯과 2개의 입력 슬롯과 2개의 출력 슬롯을 지원하는 1개 출력 slot.2U -규모 샤시를 지원합니다.

3.5 5개의 입력 슬롯과 6개의 출력 슬롯을 지원하는 U-규모 샤시. 8개의 입력 슬롯을 지원하는 7U 규모 샤시

그리고 9개의 출력 슬롯.

지금 당신은 최종적인 목록을 가지고, 주문을 떨어뜨리고 단지 상자에서 꺼내는 일을 즐기는 것을 기다릴 수 있습니다!

보다 상세한 설명을 위해 www.video-wallcontroller.com 또는 sales@winlinktech.com을 통해 윈링크에 연락하세요.
