제품 상세 정보:
|
| 색상 모드: | 8비트 | 색상 공간: | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
|---|---|---|---|
| 영상 해상도: | 3840x2160@30Hz,1920x1080@50/60Hz, | ESD 보호: | 인체 모델 : ±8kV (에어-갭 방출), ±4kV (접촉 방출) |
| 작동 온도: | 0' Ｃ ~ 40' Ｃ / 32' Ｆ ~ 104' Ｆ | 저장 온도: | -20' Ｃ ~ 60' Ｃ / -4' Ｆ ~ 140' Ｆ |
| 강조하다: | 60 hz 쿼드 하드미 멀티뷰어,4x1 쿼드 하드미 멀티뷰어,이음새가 없는 스위처 기능 HDMI 멀티뷰어 |
||
매우 HDMI 이음새가 없 스위처 기능과 1080P와 3D 4k@60hz 4x1 쿼드 하드미 멀티뷰어 4k
1.도입 :
HDMI 4x1 쿼드 멀티뷰어는 네 HD 화면 분할과 심리스 스위칭 출력 스위치와 고성능입니다.
그것은 4HD 디지털 비디오 신호를 같은 화면에 디스플레이할 수 있고, 다양한 비디오 분할, 심리스 스위칭을 가지고 있습니다
4 HD 입력은 동시에 신호합니다. 스위치의 제어 수법은 탄력적입니다, 그것이 단추와 IR 제어를 통해 바뀌게될 수 있습니다.
매우 실용적이고 안정적 스위치이고 설치하도록 쉽고 홀과 다른 장소를 만나면서, 주요 프로젝트에서 사용될 수 있습니다.
2.특징 :
***Compatible HDMI 1.3a, HDCP 1.2, 입력 호환성 DVI 1.0 버전 ;
***Support IR 제어 ;
***Support 4 HDMI 입력, 1 HDMI 출력 ;
***Support 4 채널 HDMI 신호 스크린 분할 ;
***Support 4 채널 HDMI 신호 심리스 스위칭 ;
1080P/60Hz에 달하는 ***Support 최고 해상도 ;
***Support 결의안 : 1080P, 720P, 1080i, 1024*768, 1360*768과 기타 ;
***Support 음향 출력 포맷 : PCM2.0 ;
***Support 표준 26AWG 케이블이 15m/49ft까지 출력되는 15m/49ft까지 입력했습니다 ;
전원용 어댑터 당 ***DC 12 V/2 ;
HDMI 이음새가 없 스위처 기능과 ***Full 1080P와 3D 4k@60hz 4x1 쿼드 하드미 멀티뷰어 4k ;
3. 상술
| 기술적입니다 | |
| HDMI 순응성 | HDMI 1.4b |
| HDCP 순응성 | HDCP 1.4 |
| 비디오 대역폭 | 10.2Gbps |
| 영상 해상도 | 3840x2160@30Hz,1920x1080@50/60Hz,1280x720@50/60Hz,1920x1200@60Hz,1024x768@60Hz |
| 색상 모드 | 8비트 |
| 색상 공간 | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| 아날로그 오디오 포맷 | LPCM2.0 44.1KHz 48KHz |
| ESD 보호 |
인체 모델 : ±8kV (에어-갭 방출), ±4kV (접촉 방출) |
| 연결 | |
| 인풋스 공항 |
4x HDMI 종류 A [여성인 19개 핀] 1x SEVICER [마이크로 USB, 업데이트 공항] |
| 아웃풋스 공항 |
1x HDMI 종류 A [여성인 19개 핀] 1x VGA [VGA-D] 1x 오디오 [3.5mm 스테레오 미니잭] |
| 기계적입니다 | |
| 주택 | 금속 엔클로저 |
| 색 | Black |
| 차원 | 185 밀리미터 (W)×128mm (D)×20mm (H) |
| 중량 | 595g |
| 전원 공급기 |
입력 : AC100~240V 50/60Hz, 출력 : DC12V/1A (미국 / EU 표준, 증명된 CE / FCC / UL) |
| 소비 전력 | 7.68W (최대) |
|
작동 온도 |
0' Ｃ ~ 40' Ｃ / 32' Ｆ ~ 104' Ｆ |
| 저장 온도 | -20' Ｃ ~ 60' Ｃ / -4' Ｆ ~ 140' Ｆ |
| 상대 습도 | 20~90% RH (불응축) |
| 상품 이름 | 매우 HDMI 이음새가 없 스위처 기능과 1080P와 3D 4k@60hz 4x1 쿼드 하드미 멀티뷰어 4k |
4. HDMI와 가득 찬 1080P와 3D 4k@60hz 4x1 쿼드 하드미 멀티뷰어 4k에 대한 연산 제어와 기능
이음새가 없는 스위처 기능

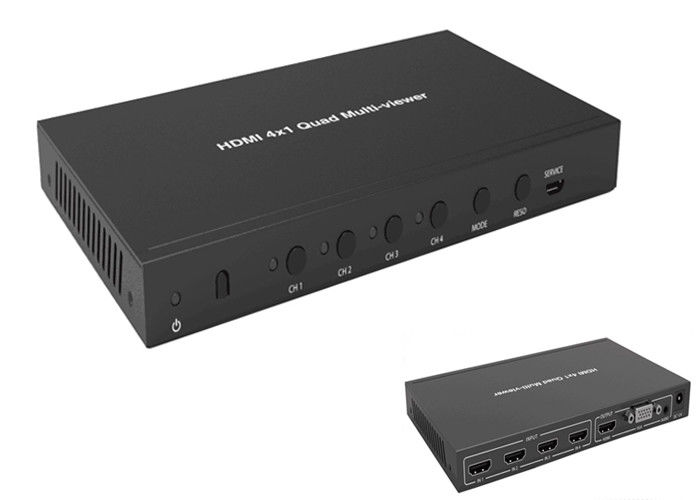

4.1 프런트 패널
| 수 | 이름 | 기능 설명 |
| 1 | 이끌린 전원 |
LED는 유닛이 있을 때 녹색이어서 밝아질 것입니다 유닛이 대기 모드로 있는 작업, 빨강. |
| 2 | IR | IR 수신부 기간. 그것은 단지 이 장치의 원격 제어 신호를 받아들입니다. |
| 3 | CH1/CH2/CH3/CH4 버튼 | 선택 입력 채널 버튼은 ("6을 보세요. 화면 표시 방식 " 세부 설명). |
| 4 | 모드 버튼 | 이 버튼이 주기적 선택 디스플레이 출력 모드에 (만족시킨 언론은 "6을 봅니다. 화면 표시 방식 " 세부 설명). 5s까지 이 버튼을 누르시오 그러면 출력 스크린은 풀 스크린과 동일 비율 디스플레이입니다. |
| 5 | RESO | 선택하는 다른 출력 해상도를 순환시키기. 개방 및 폐쇄 윈도우 표시 프레임에 이 버튼 최고 5s를 누르세요. |
| 6 | 서비스 포트 | 펌웨어 업데이트는 사용했습니다. (단지 사용을 제조하세요.) |

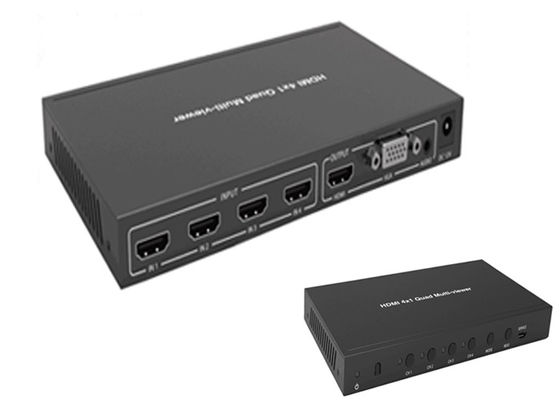

4.2 후면 패널
| 수 | 이름 | 기능 설명 |
| 1 | HDMI는 입력했습니다 |
DVD와 같은 HDMI 소스 장치에 연결되세요 선수 또는 PS4. |
| 2 | HDMI는 출력했습니다 |
텔레비전과 같은 HDMI 디스플레이 장치에 연결됩니다 또는 HDMI 케이블과 프로젝터. |
| 3 | VGA 출력 | VGA는 공항을 출력했습니다, 이 공항 출력 신호가 HDMI 출력 포트와 같습니다. |
| 4 | 음향 출력 |
아날로그 음성 출력 포트. (주목하세요 : 만약 HDMI 출력이 방식 1이면, 음향 출력이 비디오 콘텐츠를 따릅니다. HDMI 출력이 모드 2/3/4/5이면, 주기적 선택 음향 출력에 음향 출력을 선택하거나 리모콘을 이용하도록 CH1/CH2/CH3/CH4 최고 5s를 압박하세요. 디폴트 상태는 CH1 스크린입니다 음향 출력.) |
| 5 | DC 12V | 부대 안으로 12V/1A DC 전력 공급 장치를 메우고, AC 코드 구멍에 어댑터를 연결했습니다. |
