제품 상세 정보:
|
| HDMI 순응성: | HDMI 1.4b | HDCP 순응성: | HDCP 1.4 |
|---|---|---|---|
| 비디오 대역폭: | 10.2Gbps | 아날로그 오디오 포맷: | LPCM2.0 44.1KHz 48KHz |
| 인풋스 공항: | 4x HDMI 종류 A [19명의 핀 여성] 1x SEVICER [마이크로 USB, 업데이트 공항] | 아웃풋스 공항: | 1x HDMI 종류 A [19명의 핀 여성] 1x VGA [VGA-D] 1x 오디오 [3.5mm 스테레오 미니잭] |
| 강조하다: | 4 입력 하드미 4K 쿼드 멀티뷰어,FCC 4K 쿼드 멀티뷰어,1XVGA 출력 HDMI 멀티뷰어 |
||

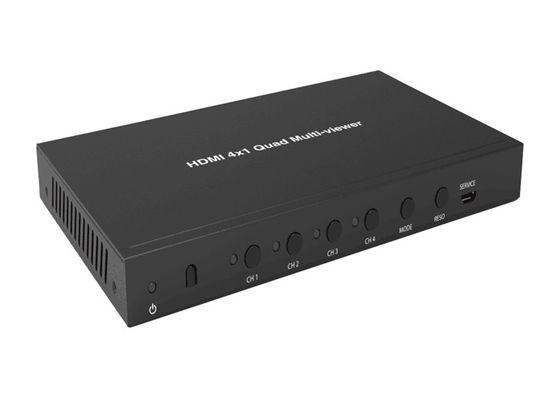

4 입력 하드미는 1개 Ｘ HDMI 출력과 1개 Ｘ VGA 출력과 4K 멀티뷰어를 공목을 넣습니다
1. 도입 :
인터페이스 타입 : HDMI ;
양 : 1개 세트 ;
분배기 색 : 그레이 ;
차원 : 대략. 189*90*25mm / 6.7x3.2x0.9in ;
2. 패키지는 다음을 포함했습니다
1 Ｘ 4 입력 하드미는 1개 Ｘ HDMI 출력과 1개 Ｘ VGA 출력과 4K 멀티뷰어를 공목을 넣습니다 ;
1 Ｘ 리모콘 ;
1개 Ｘ DC 전원용 어댑터 ;
1 Ｘ 사용자 교범 ;
3. 상술
| 기술적입니다 | |
| HDMI 순응성 | HDMI 1.4b |
| HDCP 순응성 | HDCP 1.4 |
| 비디오 대역폭 | 10.2Gbps |
| 영상 해상도 | 3840x2160@30Hz,1920x1080@50/60Hz,1280x720@50/60Hz,1920x1200@60Hz,1024x768@60Hz |
| 색상 모드 | 8비트 |
| 색상 공간 | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| 아날로그 오디오 포맷 | LPCM2.0 44.1KHz 48KHz |
| ESD 보호 |
인체 모델 : ±8kV (에어-갭 방출), ±4kV (접촉 방출) |

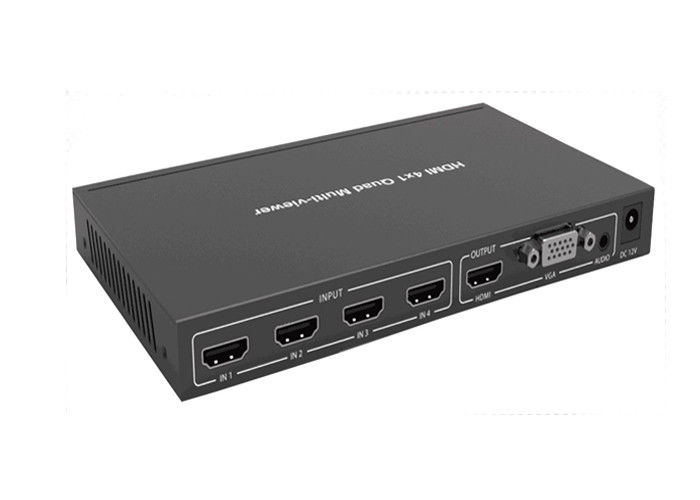

| 연결 | |
| 인풋스 공항 |
4x HDMI 종류 A [여성인 19개 핀] 1x SEVICER [마이크로 USB, 업데이트 공항] |
| 아웃풋스 공항 |
1x HDMI 종류 A [여성인 19개 핀] 1x VGA [VGA-D] 1x 오디오 [3.5mm 스테레오 미니잭] |
| 기계적입니다 | |
| 주택 | 금속 엔클로저 |
| 색 | 검정색 |
| 차원 | 185 밀리미터 (W)×128mm (D)×20mm (H) |
| 중량 | 595g |
| 전원 공급기 |
입력 : AC100~240V 50/60Hz, 출력 : DC12V/1A (미국 / EU 표준, 증명된 CE / FCC / UL) |
| 소비 전력 | 7.68W (최대) |
|
작동 온도 |
0' Ｃ ~ 40' Ｃ / 32' Ｆ ~ 104' Ｆ |
| 저장 온도 | -20' Ｃ ~ 60' Ｃ / -4' Ｆ ~ 140' Ｆ |
| 상대 습도 | 20~90% RH (불응축) |
| 상품 이름 | 4 입력 하드미는 1개 Ｘ HDMI 출력과 1개 Ｘ VGA 출력과 4K 멀티뷰어를 공목을 넣습니다 |
4. 화면 표시 방식
쿼드 멀티뷰어는 5 화면 표시 방식을 가지고 있습니다. 아래의 세부 설명을 보세요.
방식 1 : 쿼드 멀티뷰어는 네 HDMI 입력을 개별적으로 드러낼 것입니다. CH1/CH2/CH3/CH4 단추 패널 또는 선택 입력 소스, 상응하는 패널 빛에 대한 소식통 1/2/3/4 단추가 있는 IR 원격제어 장치를 이용하는 것 누르세요.
모드 2 : 쿼드 멀티뷰어는 같은 크기와 네 HD 입력과 화면 위의 디스플레이를 나눕니다. 패널 4 빛은 계속 있습니다. CH1 기간에서, 당신은 CH1 단추 패널을 누를 수 있거나 멀리 있는 IR를 사용하는 것 주기적 선택 네 입력 소식통에게 소식통 1 단추를 제어합니다. CH2 기간에서, 당신은 CH2 단추 패널을 누를 수 있거나 멀리 있는 IR를 사용하는 것 주기적 선택 네 입력 소식통에게 소식통 2 단추를 제어합니다... 기타 등등.
나머지는 똑같은 방식으로 행해질 수 있습니다.
모드 3 : 쿼드 멀티뷰어는 화면에 네 HD 입력과 디스플레이를 나눕니다. 패널 4 빛은 계속 있습니다. 시공 방법은 모드 2와 같습니다.
모드 4 : 쿼드 멀티뷰어는 같은 크기와 두 HD 입력과 화면 위의 디스플레이를 나눕니다. 패널 CH1/CH2 빛은 계속 있습니다. CH1 기간에서, 당신은 CH1 단추 패널을 누를 수 있거나 멀리 있는 IR를 사용하는 것 주기적 선택 네 입력 소식통에게 소식통 1 단추를 제어합니다. CH2 기간에, 당신은 CH2 단추 패널을 누를 수 있거나 멀리 있는 IR를 사용하는 것 주기적 선택 네 입력 소식통에게 소식통 2 단추를 제어합니다.
방식 5 : 쿼드 멀티뷰어는 화면에 네 HD 입력과 디스플레이를 나눕니다. 패널 4 빛은 계속 있습니다. 시공 방법은 모드 2와 같습니다.
7. 리모콘
: 대기 모드에서 설정하도록 이 버튼을 압박하고 다시 유닛에 전원을 켜도록 이 버튼을 압박하세요.
: 개시 또는 폐점 디스플레이 창 프레임에 이 버튼을 누르세요.
RES. : 주기적 선택 출력 해상도에 이 버튼을 누르세요.
방식 :
: 그렇게 하기 위해 이러한 버튼을 누르세요
출력 디스플레이 방식을 선택하기.
출처를 밝히세요 :
1/2/3/4 : 선택 입력 소스에게 이러한 버튼을 누르세요.
: 주기적 선택 입력 소스에게 이 버튼을 누르세요 (이 버튼이 단지 방식 1에 사용될 수 있습니다).
오디오 :
: 주기적 선택 입력 소스에게 이 버튼을 누르세요 (이 버튼이 단지 방식 1에 사용될 수 있습니다).
오디오 :
: 음소거 버튼.
: 주기적 선택 음향 출력에 이 버튼을 누르세요.
4 입력 하드미는 1개 Ｘ HDMI 출력과 1개 Ｘ VGA 출력과 4K 멀티뷰어를 공목을 넣습니다
