제품 상세 정보:
|
| 입력 인터페이스: | 4 HDMI 입력 | 결의안: | HDMI는 뒤로 적합한 3840*2160@60HZ의 최대 해상도를 지지합니다 |
|---|---|---|---|
| 출력 인터페이스: | 2 내지 16 HDMI 출력된 포트는 동시 오디오와 영상 출력을 지원하기 위해 맞춤화될 수 있습니다 ;스테레오 스피커들을 연결시키기 위한 1 3.5 밀리미터 오디오 좌우 채널 스트 | 출력 해상도: | 1024*768@60HZ,1280*800@60HZ,1280*720@60HZ,1920*1080@60HZ,1920*1200@60HZ, 레솔우 tion은 바뀌게될 수 있습니다 |
| 입력 전압: | 100 내지 240V AC 전압 ; | 화면 표시 방식: | 2x2,3x3,4x4,3x4,2x3,2x4,2x5,2x6, 관습은 했습니다 |
| 제품 사이즈(3U): | 440 mm(long)x310mm(width)x133mm(high) | 제품 중량: | 7.5Kg |
| 전력 소비: | 맥스 70W | ||
| 강조하다: | 4K 60HZ LCD 비디오 월 컨트롤러,70W LCD 비디오 월 컨트롤러,240V 4K 비디오 월 컨트롤러 |
||

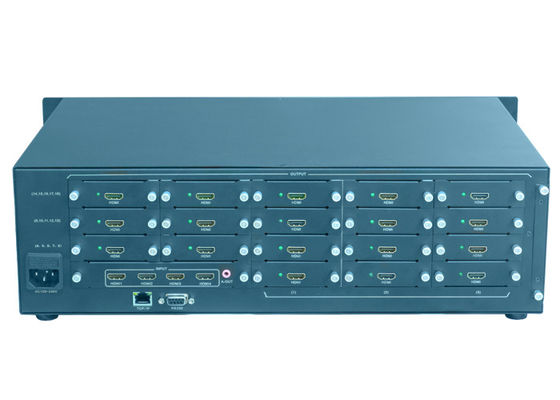

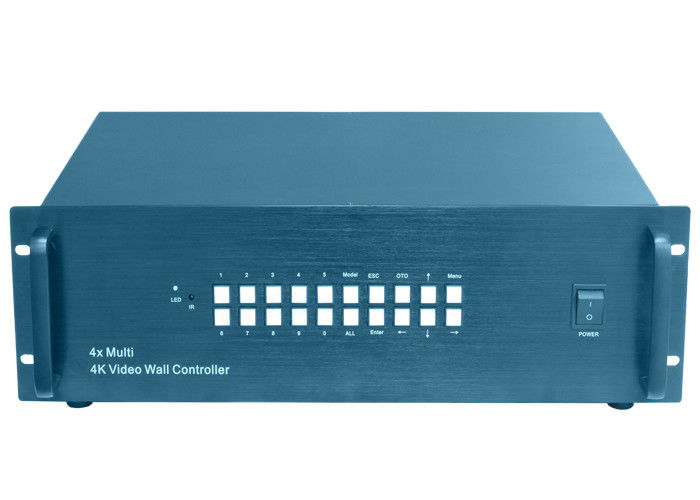

4K 60HZ LCD 비디오 월 컨트롤러 4 HDMI 신호 입력 16 출력
4 입력 16 출력 4K HDMI 매트릭스 및 비디오 월 컨트롤러
통합 프로세서 소개:
제품은 다기능 4K 매트릭스 접합 통합 프로세서이며 주요 기능은 기존
4K 비디오 월 컨트롤러 및 매트릭스, 이중 사용으로 하나의 기계 효과 달성.16채널 4K 비디오월 컨트롤러 뿐만 아니라,
4-in 16-out 매트릭스 스위처도 있습니다.제품은 4K HDMI 신호 입력 4채널, 최대 16채널 지원
HDMI 신호 출력.
MxN 출력은 접속 모드에서 지원되며 4개의 4K 입력 신호를 자유롭게 전환할 수 있습니다.모든 입력 신호는 연결 표시를 위해 대형 화면으로 전환될 수 있으며 오디오 및 해당 비디오는 동기적으로 출력됩니다.매트릭스 모드에서 임의의 입출력 전환을 지원하고 심리스 전환 기능을 지원하며 블랙스크린 없이 빠른 전환을 구현합니다.매트릭스는 또한 한 디스플레이에 4개의 입력을 동시에 표시하는 4화면 미리보기 기능을 지원합니다.
우수한 기능으로 다양한 영상감시 프로젝트, 대규모 접속 프로젝트, 전시장, 관제센터 등에 적합합니다.
특징:
***4개의 HDMI 입력, 2개의 HDMI2.0, 2개의 HDMI1.4, 최대 4K60HZ, 이전 버전과의 호환성을 지원합니다.
***최대 16개 출력 지원, 출력 해상도는 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ(해상도 연결 가능), 출력을 지원합니다.
***카드 형 접합 및 매트릭스 일체형 기계, 자유 전환을 실현하는 하나의 키;
***접합 모드는 사용자 지정 MxN 접합을 지원합니다.
***모든 디스플레이 장치 이미지의 180도 회전 기능을 지원하고 상단 LCD 화면이 반전되도록 지원합니다.
***가장자리 차폐 기능, 접합 모드는 수평 및 수직 접합 조정을 지원합니다.
***매트릭스 모드는 원활한 전환 기능을 지원합니다.
***매트릭스 모드는 모든 출력 4 화면 분할 디스플레이를 지원합니다.
***원격 제어, RS232, TCP-IP(맞춤형), 섀시 버튼 제어 지원;
***표준 3U 섀시는 표준 캐비닛에 직접 설치할 수 있습니다.
사양 :
1,입력 및 출력 신호
지원 4 HDMI 신호 입력, 입력 신호는 섀시 버튼과 리모콘을 통해 전환할 수 있으며 최고 해상도는 4K@60HZ를 지원합니다.
그것은 최대 16개의 HDMI 신호 출력을 지원하고 출력 해상도는 1920x1080@60HZ, 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ12 1002를 지원합니다. 자유롭게 전환할 수 있습니다.
2, 매트릭스 접합 기능 통합
이 제품은 매트릭스 및 접합 기능을 통합합니다.기존의 16채널 비디오 월 컨트롤러 또는 4입력 및 다중 출력 매트릭스 스위처로 사용할 수 있습니다.사용자는 리모컨이나 섀시 버튼을 통해 원하는 모드로 자유롭게 전환할 수 있습니다.
3, 매트릭스 기능
제품 매트릭스 기능은 4 입력 다중 출력 매트릭스로 기존 매트릭스의 자유 전환 기능으로 입력 및 출력의 임의 전환을 실현할 수 있으며 미리보기 기능도있어 4 개의 입력 신호를 표시 할 수 있습니다. 표시 화면.또한 매트릭스에는 원활한 전환, 전환 시 지연 없음, 검은색 화면 없음, 간단하고 빠른 작동 기능이 있습니다.
4, 접합 기능
제품의 접합 기능은 모듈식 설계 방식을 채택합니다.사용자의 필요에 따라 출력 모듈을 추가하거나 줄일 수 있습니다.단일 기계는 최대 16개의 HDMI 신호 스플라이싱 출력을 달성할 수 있습니다.사용자 요구에 따라 단일 기계를 2x2, 3x3, 1x2, 2x3, 3x2, 2x4, 4x2, 2x5, 5x2 등과 같은 다양한 접합 모드로 사용자 정의할 수 있습니다.
5,적외선 리모콘
리모콘은 간단하고 편리한 매트릭스 모드에서 임의의 접속 모드 또는 입력 및 출력의 임의 전환을 설정하는 데 사용할 수 있습니다.
6,섀시 버튼 컨트롤
섀시 제어를 통해 매트릭스 모드 또는 접합 모드를 빠르게 전환할 수 있습니다.접합 모드를 설정하거나 매트릭스 모드의 입력 및 출력의 임의 전환을 실현할 수 있습니다.
7,호스트 컴퓨터 제어
직렬 포트를 통해 호스트 컴퓨터 소프트웨어를 연결하면 하나의 키로 매트릭스 모드에서 임의의 스플라이싱 모드 또는 입력 및 출력의 임의 전환을 설정할 수 있습니다.
8,중앙 통제
productmatrix-splicing all-in-one 기계는 일반적으로 사용되는 제어 코드를 엽니다.사용자는 필요에 따라 중앙 제어 시스템에 제어 코드를 작성하고 중앙 제어를 사용하여 중앙 제어를 사용할 수 있습니다.
| 안건 | 투기화 |
| HDMI 입력 | |
| 상호 작용 | HDMI(HDCP1.3 및 DVI1.0 지원) |
| 해결 | 최대 1920*1080@60Hz |
| 색상 | 24비트, 16.77M |
| DVI 입력 | |
| 상호 작용 | DVI(DVI1.0 지원) |
| 해결 | 최대 1920*1080@60Hz |
| 색상 | 24비트, 16.77M |
| VGA 입력 | |
| 상호 작용 | DB15 |
| 해결 | 800*600 ~ 1920*1080@60Hz |
| AV 입력 | |
| 상호 작용 | RCA |
| 신분증 | 자동 |
| 기준 | 팔, NTSC |
| USB | |
| 동영상 | RM, RMVB, AVI, WMV, MOV, MP4, FLV, MPG, DAT, MPEG 등, 최대 1080P의 해상도 |
| 오디오 | MP3, WMA, FLAC 등 |
| 그림 | JPG,BMP,PNG |
| 텍스트 | TXT |
| 오디오 입력 | VGA 비디오에 적합 |
| 오디오 출력 | 출력 비디오에 적합 |
| HDMI 출력 | 1024*768@60hz,720P@60Hz,1080P@60Hz |
| 제어 장치 | 원격, 버튼 키, RS232 직렬 포트 |
| 힘 | 입력: DC 12V 3A |
| 치수 (패키지) |
4 포트: 340mm(L)x200mm(W)x60mm(H) 5~10 포트: 420mm(L)x243mm(W)x60mm(H) |
| 무게 |
4포트: 1.6kg 5~10 포트: 2.5KG |
제품 토폴로지
