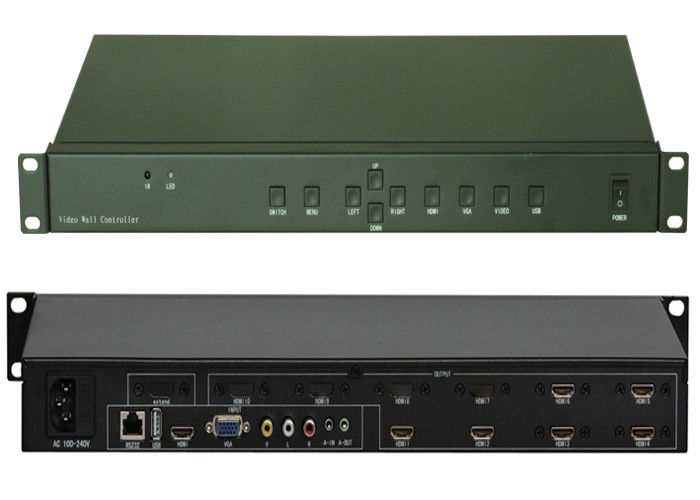

RS232 제어 1 입력 6 출력이 있는 3x2 LCD 비디오 벽 컨트롤러

RS232 제어 1 입력 6 출력이 있는 3x2 LCD 비디오 벽 컨트롤러

RS232 제어 기능이 있는 1 입력 6 출력 LCD 비디오 월 컨트롤러

1, 제품 소개:

BOX는 특히 LCD TV, 초소형 LCD 화면, 프로젝터를 목표로 하는 HD 멀티 스크린 프로세서로 사용자 요구에 따라 2~25개의 HDMI 출력 스티칭을 사용자 정의할 수 있으며 캐스케이드로 무제한 조인트를 사용자 정의할 수 있습니다. 정의 처리 칩으로 출력 또는 입력을 위한 1080P 신호를 지원할 수 있으며 그 동안 1개의 합성 비디오, 1개의 VGA, 1개의 USB, 1개의 HDMI 입력을 지원할 수 있으며 모든 입력 신호는 다중 화면 프로세스 디스플레이, 오디오 및 관련으로 전환할 수 있습니다. 비디오도 동시에 출력됩니다.

2, 기능 소개:

1, 멀티 스크린 모델

TK-BOX가 모듈식 설계를 채택하여 사용자가 출력 모듈을 늘리거나 줄일 수 있습니다.그리고 단일 기계는 호환성 DVI 프로토콜을 사용하여 최대 25개의 HDMI 합동 신호를 출력할 수 있습니다.캐스케이드 연결을 통해 무제한 조인트를 실현할 수 있습니다.사용자 요구에 따라 단일 기계는 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5와 같은 다중 화면 패턴의 다양한 종류를 사용자 정의할 수 있습니다. ,5*2 요법.

2, 입력 신호

1개의 합성 비디오, 1개의 VGA, 1개의 HDMI, 1개의 USB로 구성된 총 4개의 입력 신호를 지원할 수 있습니다.오디오 및 비디오 디코딩 기능이 있는 HDMI 및 USB 인터페이스, 복합 비디오 및 VGA 신호는 관련 오디오 인터페이스를 추가합니다. 또한 모든 입력 비디오 신호는 동기화된 오디오 출력으로 전환할 수 있습니다. 인터페이스 다이어그램은 다음과 같습니다.

3, 미러 기능

일반적인 멀티 스크린 프로세서와 비교하여 TK-BOX는 각 단일 디스플레이 단위에 대해 180° 미러 반전 기능을 실현할 수 있습니다.LCD 조인트의 간격이 급격히 줄어들어 LCD TV가 일반 LCD TV를 연결할 때 행 위로 180° 뒤집히면 이미지가 더 선명해집니다. 다음과 같이 표시됩니다.

뒤집기 전 뒤집기 후

4, 엣지 블랭킹 기능

에지 블랭크 기능이 없으면 모든 조인트 디스플레이 장치에는 프레임 갭이 있어 이미지가 시야에서 찢어지고 부자연스러운 느낌이 납니다.

에지 블랭킹 기능 없음 에지 블랭킹 처리 후

3, 시스템 토폴로지
