비디오 월 컨트롤러가 있는 4K 4x4 HDMI 심리스 매트릭스 스위처

Ⅰ 제품소개

4K 비디오 스플라이싱 프로세서이며 4x4 HDMI 심리스 스위처이기도 합니다.최대 4K@60HZ 접합 지원

4x4 끊김 없는 스위칭.4 HDMI, 1 DP 입력 및 4 HDMI 출력 지원, DP 입력은 다음 용도로만 사용할 수 있습니다.

접합.

Ⅱ 주요기능

• 기계에는 접합과 심리스 전환 기능이 동시에 포함되어 있으며 기능을 자유롭게 선택할 수 있습니다.
• 매트릭스 모드에서 원활한 스위칭 기능을 지원합니다.
• 접합 기능에서 1x2, 1x3, 1x4, 2x1, 3x1, 4x1,2x2 모드 지원
• 모든 디스플레이 장치 신호 회전을 180도 지원합니다.
• 가장자리 차폐 기능, 접합 모드는 수평 및 수직 접합 조정을 지원합니다.
• 매트릭스 모드는 모든 출력 4 화면 분할 디스플레이를 지원합니다.

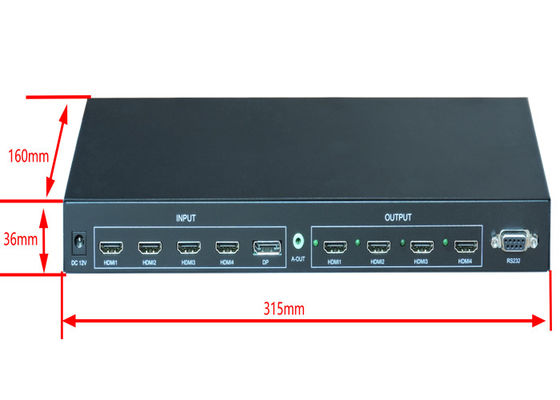

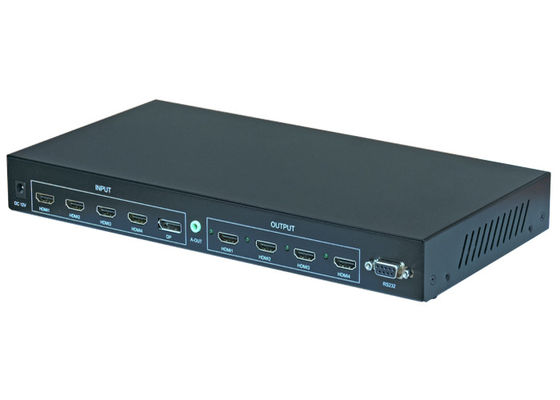

• 1개의 DP1.2, 1개의 HDMI2.0, 3개의 HDMI1.4 입력, 최대 4K@60hz의 해상도를 지원합니다.
• 4 HDMI 출력, 출력 해상도 지원 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ, 전환 가능;
• 원격 제어, RS232, 섀시 버튼 제어 지원;

Ⅲ 상세한 소개

1, 입력 신호

1DP 지원_1.2(4K@60hz) , HDMI 1개_2.0 ,3 HDMI_1.4(4K@30hz) 입력

2, 출력 신호

4 HDMI 지원_1.3 출력, 출력 해상도 지원 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ, 전환 가능;

사운드를 연결하기 위해 1개의 3.5mm 오디오 출력을 지원합니다.

3, 접합, 매트릭스 모드 전환 기능

사용자는 접합 모드 또는 심리스 전환 모드를 선택할 수 있습니다.DP 입력은 접속 모드에서만 사용할 수 있습니다.

4, 원활한 스위칭 기능

HDMI 입력 신호 4x4 끊김 없는 전환 기능을 지원하고 동시에 4개의 입력 신호를 표시하는 모든 화면을 지원할 수 있습니다.

5, 접합 기능
제품의 접합 기능은 통합 설계이며 단일 기계는 4개의 HDMI 신호 접합 출력을 달성할 수 있으며 단일 기계는 1x2, 2x1, 2x2, 1x3, 3x1, 1x4, 4x1 등과 같은 다양한 접합 모드를 설정할 수 있습니다.

5.1 180도 회전 기능

모든 디스플레이 장치가 180도 회전하도록 지원합니다.

5.2 에지 차폐 기능

가장자리 솔기 처리를 설정한 후 이미지의 일부가 숨겨져 변형 및 왜곡이 없는 효과를 얻을 수 있습니다.

6, 제어 방법

장치는 리모콘, 섀시 버튼, RS-232 및 중앙 제어를 통해 제어할 수 있습니다.

Ⅳ 시스템 토폴로지
