제품 상세 정보:
|
| 규약: | hdcp1.3 프로토콜 지원, dvi1.0 프로토콜과 호환되는 hdmi1.3 프로토콜 지원 | 얻다: | 0dB |
|---|---|---|---|
| 인터페이스 대역폭: | 2.25Gbps(총 6.75Gbps, 색상당 2.25Gbps) | 최대 지원 해상도: | HDPC:1920x1200P@ 60_24비트, HDTV:1920x1080P@60_36비트 |
| 최대 전송 지연: | 5nS(±1nS) | 스위칭 속도: | 200ns(최대 시간) |
| 임피던스: | 50Ω | ||
| 강조하다: | 60HZ 매트릭스 비디오 월 프로세서,HDCP1.3 TV 비디오 월 컨트롤러,HDCP1.3 매트릭스 비디오 월 프로세서 |
||

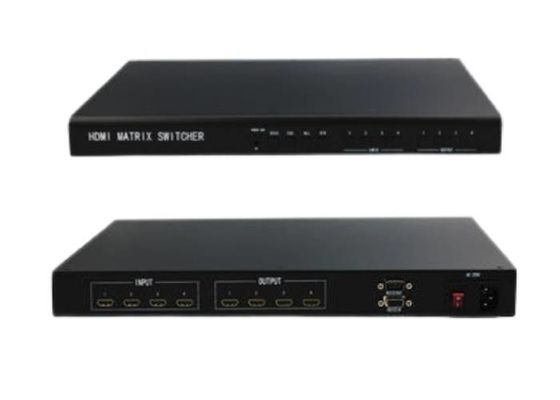

HDCP1.3 HDTV 1920x1080P 60HZ 매트릭스 비디오 월 프로세서 4 In 4 Out
4 In 4 Out HDMI 비디오 월 컨트롤러
제품 개요:
Matrix Switcher는 지능형 제어 기능이 내장된 고성능 전문 스위칭 장치입니다.동기적으로 전환하는 데 사용됩니다.
오디오 및 비디오의 모든 출력 채널에 각 오디오 및 비디오 입력 신호.장치의 스위칭 속도를 크게 향상시키는 독특한 처리 방법을 채택하십시오. 다양한 제어 방법, 스위처의 유연한 작동, 라디오 및 텔레비전 엔지니어링, 멀티미디어 회의장, 대형 화면 디스플레이 엔지니어링, 텔레비전 교육, 명령 및 통제 센터 및 기타 장소;
특징:
• • • • 인터페이스 대역폭 2.25Gbps(총 대역폭 6.75Gbps), 최고 해상도 지원:
• • • • HDPC: 1920x1200P@60_24비트, HDTV1920x1080P@60_36비트,
• • • • 뛰어난 보안 및 디지털 콘텐츠 보호를 제공하는 hdcp1.3 개정판을 지원합니다.
• • • • 빠른 스위칭 작업을 지원합니다.지원 적외선 원격 제어 원격 제어;
• • • • 입력 및 출력 보드는 카드 기능을 지원하며 현장에서 핫 스왑할 수 있습니다.
• • • • 기본 매트릭스 제어 명령 및 기본 매트릭스 기능을 지원합니다.
기술적인 매개변수:
| 동영상 | |
| 규약 | hdcp1.3 프로토콜 지원, dvi1.0 프로토콜과 호환되는 hdmi1.3 프로토콜 지원 |
| 얻다 | 0dB |
| 인터페이스 대역폭 | 2.25Gbps(총 6.75Gbps, 색상당 2.25Gbps) |
| 최대 지원 해상도 |
HDPC:1920x1200P@ 60_24비트, HDTV:1920x1080P@60_36비트 |
| 비트 클럭 지터 | <0.15Tbit |
| 비트 상승 시간 | <0.3Tbit(20%--80%) |
| 비트 가을 시간 | <0.3Tbit(20%--80%) |
| 최대 전송 지연 | 5nS(±1nS) |
| 스위칭 속도 | 200ns(최대 시간) |
| 비디오 입력 | |
| 상호 작용 | Vga/dvi-d/hdmi-a 여성 인터페이스 |
| 신호 강도 | TMDS +/- 0.4Vpp |
| 임피던스 | 50Ω |
| 편집 입력 | 에디드 라이브 재기록 가능 |
| 권장 최대 입력 거리 | 1920x1080@60에서 40미터 미만(Molex TM 와이어와 같은 인증된 HDMI 특수 와이어 사용 권장) |
| 비디오 출력 | |
| 상호 작용 | Vga/dvi-d/hdmi-a 여성 인터페이스 |
| 임피던스 | 50Ω |
| 권장 최대 출력 거리 | 1920x1200@60에서 10미터 미만(Molex TM 전선과 같은 인증된 HDMI 전용 전선 사용 권장) |
| 제어 유형 | |
| 직렬 제어 인터페이스 | Rs-232, 9핀 암수 D형 인터페이스 |
| 전송 속도 및 프로토콜 | 전송 속도: 9600, 데이터 비트: 8비트, 정지 비트: 1, 패리티 없음 |
| 직렬 제어 포트 구조 | 2 = 송신, 3 = 수신, 5 = 접지 |
| 사양 | |
| 전원 공급 장치 | 100VAC ~ 240VAC, 50/60Hz, 국제적응형 전원 |
| 온도 | 보관 및 사용 온도: -20° ~ +70° |
| 습기 | 보관 및 사용 습도: 10% ~ 90% |
| 섀시 크기 | 실제 모델에 따라 다름 |
| 상품 무게 | 실제 모델에 따라 다름 |
| 실패 사이의 평균 시간 | 30,000시간 |
| 보증 | 1년 무상 보증, 평생 유지 보수 |
