제품 상세 정보:
|
| 비디오 대역폭: | 297MHz[10.2Gbps] | 지지 영상 해상도: | 1080p24/30/50/60.4Kx2K@30 |
|---|---|---|---|
| 입력 포트: | 5×IR 수신기인 4×HDMI, 1×RS-232, 1xRJ-45 (제어 ),4x RS232 | 출력 포트: | 4×CAT5e/6/7, 4×IR 총, 4×HDMI |
| 전원 공급기: | 12 V/5 DC (미국 / EU 표준, 증명된 CE / FCC / UL) | 차원: | 440 밀리미터 (W)×200 밀리미터 (D)×45 밀리미터 (H) |
| 강조하다: | 297MHz 하드바세트 매트릭스 스위처,4X4 하드바세트 매트릭스 스위처,CE HDMI 매트릭스 스위처 |
||
1.도입 :
동시 CAT5e/6/7과 HDMI 출력과 HD 베이스 티 4x4 HDMI 매트릭스는 8 디스플레이에 네 HDMI 소스를 연결합니다.
이 매트릭스는 네 HDMI 출력을 특징으로 하고 각각 HDMI 출력이 동시에 운영하는 CAT-케이블 출력을 제공하기 위해 반영됩니다.
그것은 (결의안 최고 1080p까지 풀（Full） HD와 4Kx2K@30Hz) 비디오의 전송을 지원하고, 고해상도 디지털 오디오 포맷을 지원합니다
LPCM 7.1CH, 돌비방식 트루하드, 돌비 디지털 방식 플러스와 DTS-HD 마스터 Audio.Connect와 같이 각각의 CAT-케이블에 대한 HD 베이스 티 수신기는 (100m 버전) 328ft/100m에 달하는 HDMI 신호 또는 230ft 멀티방 연결성을 위한 / 70m (70m 버전을) 확장하기 위해 출력합니다.
그것은 HDMI 디스플레이에 연결되는 블루레이 플레이어들, 셋탑 박스, 홈 시어터 PCs와 게임 콘솔과 함께 일합니다.
어떠한 소식통도 공급된 IR 원격제어 장치, RS-232, TCP / IP을 통해 그것을 선택하는 것에 의한 어떠한 디스플레이에 의해 늘 접근하기 쉽습니다
또는 프런트 패널 위의 선택 버튼을 이용하여. 이 장치는 고해상도 오디오와 3D 신호 호환성을 지원합니다.
2.특징 :
순응한 오우 HDMI1.4, HDCP 1.4와 DVI1.0 ;
오우 지원 HDMI 3D 통로 ;
VGA~WUXGA로부터의 오우 지지 결의안과 EDID 설정에 의존한 480i~1080p~4Kx2K@30으로부터의 HD 해상도 ;
328ft/100m (100m 버전) 또는 230ft CAT5e/6/7 케이블을 통한 / 70m (70m 버전)에 달하는 전송거리 오우 지원 ;
오우 지원 포 기능 ;
오우 지원 동시 HDMI와 CAT은 출력합니다 ;
오우 지원 광대역 IR(30-60Khz) 매트릭스 시스템, IR 트랜스포트 채널은 앞쪽이거나 뒤처질 수 있습니다 ;
오우 지원 RS-232, 리모콘, 패널 제어와 TCP / IP 제어 ;
오우 지원 현명한 EDID 관리 ;
오우 지원 LPCM 7.1CH, 돌비방식 트루하드, 돌비 디지털 방식 플러스와 DTS-HD 마스터 오디오 전송 ;

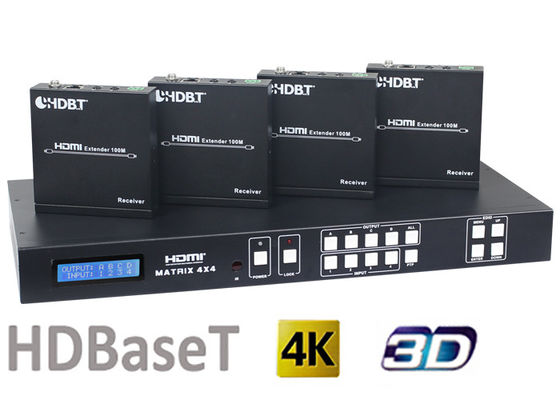

70 미터와 100 미터 HDMI 하드바세트 수신기들의 4 PC와 오우 HDMI1.4 4X4 하드바세트 매트릭스 스위처
3.패키지 내용 :
4.HDMI1.4 4X4 하드바세트 매트릭스 스위처의 상술 :
비디오 대역폭 : 297MHz[10.2Gbps]
지지 영상 해상도 : 480i,576i,480p,576p,720p,1080i,
1080p24/30/50/60.4Kx2K@30 ;
입력 포트 :4×HDMI, 5×IR 수신기, 1×RS-232,
1xRJ-45 (제어 ),4x RS232
출력 포트 :4×CAT5e/6/7, 4×IR 총, 4×HDMI
HDMI 연결기 :여성인 종류 A 19 핀
RJ-45 연결기 :우리 / SS 8P8C
3.5 밀리미터 연결기 (TX와 RX) IR 수신부 / IR 총
ESD 보호 인체 모델 :
± 8kV (에어-갭 방출)
± 4kV (접촉 방출)
전원 공급기 :12 V/5 DC (미국 / EU 표준,
CE / FCC / UL은 증명했습니다)
차원 : 440 밀리미터 (W)×200 밀리미터 (D)×45 밀리미터 (H)
중량 :1820 Ｇ
샤시물 : 금속
실크 스트린 색 :검정색
작동 온도 : 0 oC~40 oC/32 oF~104 오브
저장 온도 :-20 oC~60 oC/-4 oF~140 오브
상대 습도 : 20~90 % RH (불응축)
소비 전력 :30 W(max)/0.5w(Standby)
5. HDMI1.4 4X4 하드바세트 매트릭스 스위처를 위한 접속도 :
