제품 상세 정보:
|
| 강조하다: | 무선 전환 미디어 허브,2x HDMI2.0 스위칭 미디어 허브 |
||
|---|---|---|---|
소개
원활한 스위칭 미디어 허브는 2x HDMI2.0 입력 포트,1x USB-C (비디오 및 오디오만) 입력 포트,
1x HDMI 출력 포트와 1x HDBaseT 미러 출력 포트
AC 포트, LAN 포트, 5V/2A 충전 포트와 통합되어 있습니다. 사용자는 앞 버튼을 통해 쉽게 관리 할 수 있습니다.
RS232 명령어

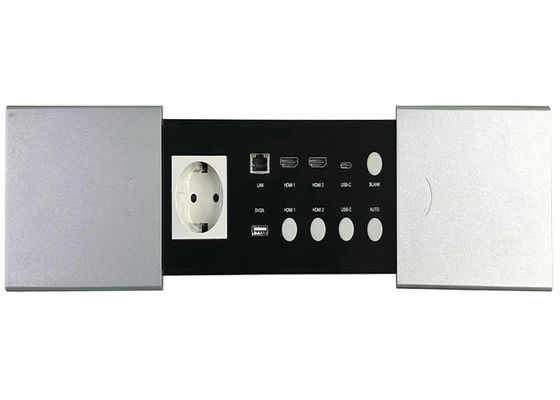

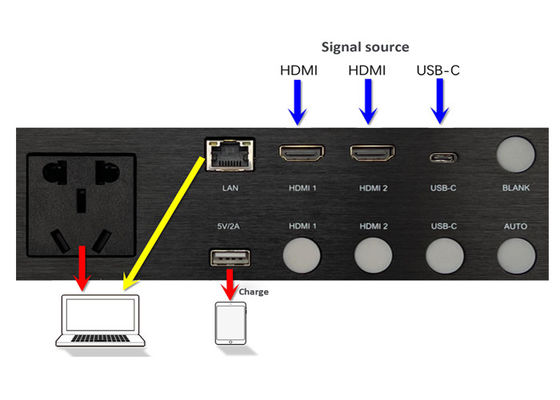

전면 패널
| 아니죠 | 이름 | 설명 |
| 1 | AC 포트 | AC 포트 |
| 2 | 5V/2A | USB-A 포트, 5V/2A 충전 지원 |
| 3 | HDMI 1 |
HDMI 1 입력 신호 선택 버튼 (LED 내부) 이 버튼을 두 번 연속으로 두 번 누르고 두 번 누르면 출력 해상도가 3840*2160@60로 변경됩니다. |
| 4 | HDMI 2 |
HDMI2 입력 신호 선택 버튼 (LED 내부) 이 버튼을 두 번 연속으로 두 번 누르고 두 번 누르면 출력 해상도를 3840*2160@50 Hz로 변경합니다. |
| 5 | USB-C |
USB-C 입력 신호 선택 버튼 (LED 내부) 이 버튼을 두 번 연속으로 두 번 누르고 두 번 누르면 출력 해상도를 3840*2160@30 Hz로 변경합니다. |
| 6 | AUTO |
자동 전환 기능을 활성화 또는 비활성화 하려면 AUTO 버튼을 누르십시오 (LED 내부) 두 번 연속으로 이 버튼을 두 번 누르고 두 번 누르면 출력 해상도를 1080P@60 Hz로 변경합니다. |
| 7 | LAN | LAN 포트, 후면 패널에 있는 LAN 포트에 직접 연결 |
| 8 | HDMI 1 | HDMI 1 입력 포트 |
| 9 | HDMI 2 | HDMI 2 입력 포트 |
| 10 | USB-C | USB-C (비디오 및 오디오 전용) 입력 포트 |
| 11 | 흰색 |
빈 버튼을 누르면 비디오와 오디오 출력을 비활성화합니다. BLANK 기능이 활성화되면 내부 LED가 켜집니다. 이 버튼을 두 번 연속으로 두 번 누르고 두 번 누르면 출력 해상도를 1080P@50Hz로 변경합니다. |

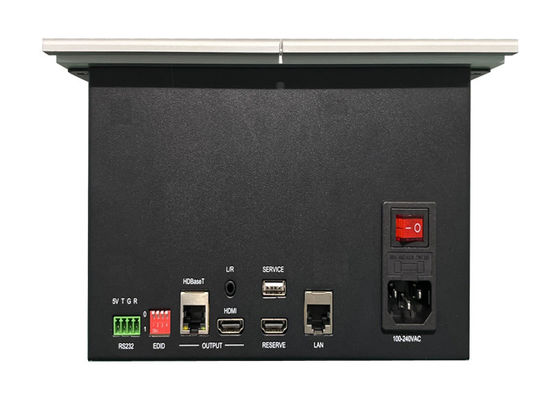

뒷판
| 아니죠 | 이름 | 설명 |
| 1 | RS232 제어 |
보드 레이트 9600, 8 데이터 비트, 1 스톱 비트, 패리티가 없습니다. PIN 2 TX (허브 → PC)
|
| 2 | EDID 스위처 |
EDID 모드를 선택 자세한 내용은 EDID SWITCH의 정의 참조 |
| 3 | HDBaseT 종료 | HDBaseT 출력 포트 |
| 4 | HDMI 종료 | HDMI 출력 포트 |
| 5 | 리저브 | |
| 6 | LAN | LAN 포트, 프론트 패널의 LAN 포트에 직접 연결 |
| 7 | 100-240VAC | AC 포트, 입력 전압 범위 100-240V |
| 8 | L/R | 3.5mm LR 오디오 출력 포트 |
| 9 | 서비스 | USB-A 포트, 펌웨어 업데이트를 위해 사용 |
