제품 상세 정보:
|
| 강조하다: | UHD 비디오 스위처,원활한 멀티뷰 스위처,멀티뷰가 있는 UHD 비디오 스위처 |
||
|---|---|---|---|
소개
5x 입력과 2x 출력 무선 멀티 뷰 비디오 스위치는 하나의 화면에 표시되는 여러 소스를 위해 고 입력 및 출력 해상도를 지원하기 위해 개발되었습니다.
HDBaseT 거울 출력 포트는 장거리 비디오 전송에 사용할 수 있습니다.
사용자가 앞 버튼, IR 리모터 또는 RS232 명령을 통해 쉽게 관리 할 수 있습니다.
적용 분야:
홈 극장; 비디오 컨퍼런스; 보안 모니터링; 프레젠테이션 및 방송; 교육 시스템; 금융 재고 분석; 게임 e 스포츠; 의료 디스플레이.
출력: 1x HDMI, 1x HDBaseT,1x 3.5mm L/R 출력
비 단일 창 표시 모드를 빠르게 전환합니다.
LPCM, AC3, DD+, DTS, DTS-HD, 최대 7.1 오디오 채널 지원

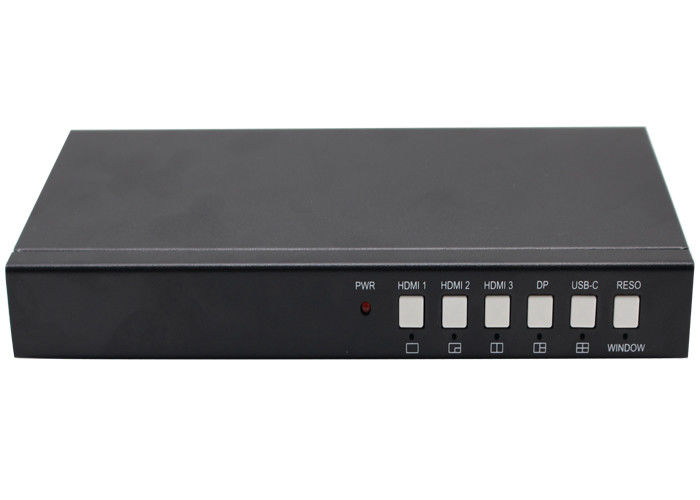

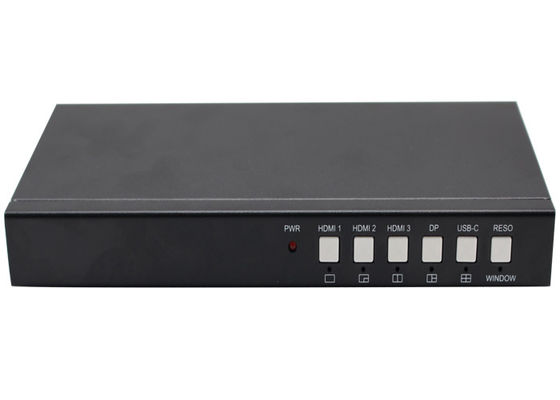

| 이름 | 설명 |
| HDMI 1 | HDMI 1 버튼을 눌러 HDMI 1을 입력 소스로 선택합니다. |
| HDMI 2 | HDMI 2 버튼을 누르면 HDMI 2를 입력 소스로 선택합니다. |
| HDMI 3 | HDMI 3 버튼을 누르면 HDMI 3를 입력 소스로 선택합니다. |
| DP | DP 버튼을 누르면 DP를 입력 소스로 선택합니다. |
| USB-C | USB-C 버튼을 누르면 USB-C (비디오만) 를 입력으로 선택합니다. |
| 창문 | 이 버튼을 누르면 화면은 창 1에 노란색 경계 표시됩니다. 계속 누르면 이 버튼을 누르면 경계 창 2 또는 3에 표시됩니다.,그리고 HDMI 1이 현재 선택된 창에 표시됩니다. |
참고: HDMI 3와 DP를 동시에 누르면 단일 창 디스플레이 모드에서 AUTO 스위치 기능을 활성화 / 비활성화 할 수 있습니다.

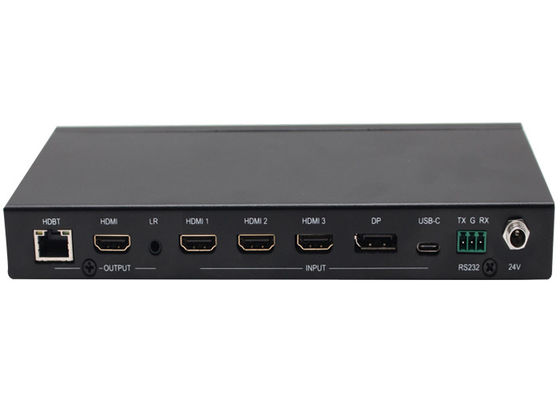

뒷면
| 이름 | 설명 |
| HDBT밖으로 | HDBaseT 확장 출력 최대 3840x2160@60 |
| HDMI밖으로 | HDMI 확장 출력 최대 3840x2160@60 |
| LR밖으로 | 3.5mm LR 스테레오 오디오 출력, 20Hz ~ 20kHz, 최대 1.5Vrms |
| 입력s | HDMI 1,HDMI 2,HDMI 3,DP, USB-C |
| RS232 | RS232 외부 제어 |
| 24V | 24V 전원 어댑터 |
USB-A 포트가 여기 있어 펌웨어 업그레이드용으로
| 번호 | 설명 |
| 1 | 반환/출출 |
| 2 | 비디오 입력 선택 |
| OSD 메뉴 내비게이션 |
| 4 | 멀티뷰 모드 선택 |
| 5 | 오디오 입력 선택 |
| 6 | 예약 |
사용자는 RS232 명령 또는 OSD 메뉴 탐색을 통해 다음 EDID 모드를 선택할 수 있습니다.
| 번호 | EDID 모드 | 번호 | EDID 모드 |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | AUTO |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | 사용자 |
HDMI 출력은 3 개의 HDCP 옵션을 지원합니다. FORCE-1.4포스 22, 포스-오프
사용자가 RS232 명령에 의해 선택할 수 있습니다
