제품 상세 정보:
|
| 강조하다: | UHD 프레젠테이션 스위처,멀티 뷰 컨트롤을 가진 프레젠테이션 스위처,원활한 프레젠테이션 전환기 |
||
|---|---|---|---|
소개
이 장치는 7 HDMI 2.0 입력, 1 디스플레이 포트 입력으로 원활한 멀티 포맷 프레젠테이션 스위처입니다
그리고 1 USB-C (영상 및 오디오만) 입력. 그것은 3 개의 거울 출력을 제공합니다
원격 HDBaseT 수신기 및 디스플레이용 HDBaseT 디스플레이 및 HDBaseT 출력
4개의 균형 잡힌 LR 오디오 입력과 2개의 마이크 입력
이 장치는 최대 4 화면 창에 하나의 화면에 여러 소스를 표시 지원
사용자는 프론트 버튼, 리모터, RS232, TCP/IP 명령을 통해 쉽게 관리할 수 있습니다.
저장 또는 로드 하는 최대 20 화면 장면을 제공

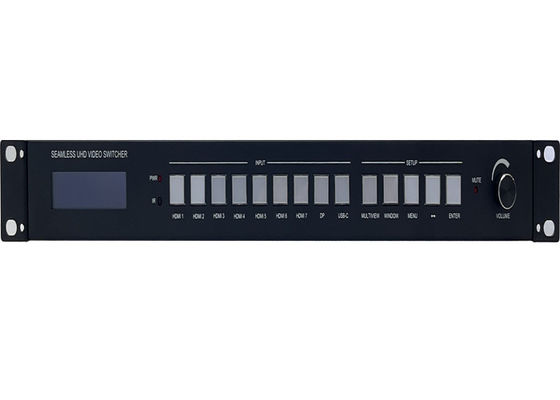

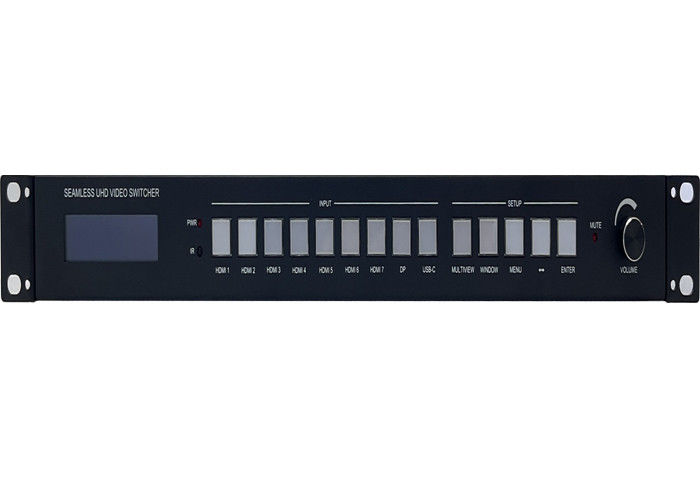

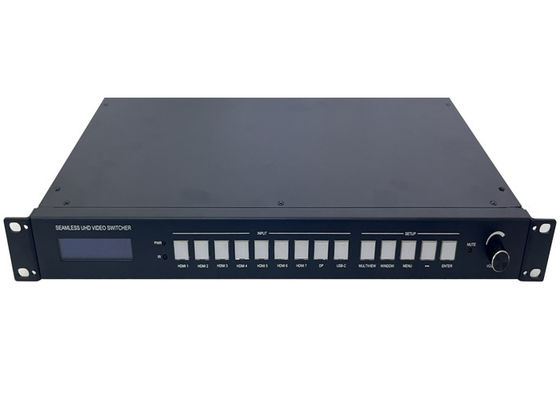

앞면
| 이름 | 설명 |
| 전력 LED | 스위치가 켜지면 켜져 |
| IR 센서 | 원격 수신기 |
|
HDMI 1, 2...7, |
총 9개의 입력값을 선택해야 합니다. |
| MULTIVIEW |
이 버튼을 누르면 PIP, PBP, 3xWIN, 4xWIN 표시 모드를 선택합니다. 스위치가 단일 모드에서 작동하면 마지막 멀티뷰 모드 (PIP, PBP, 3xWIN 또는 4xWIN) 를 선택합니다. |
| 창문 | 이 버튼을 누르면 화면은 창 1에 노란색 경계 표시됩니다. 계속 누르면 이 버튼을 누르면 경계 창 2 또는 3에 표시됩니다.,그리고 나서 HDMI 1은 현재 선택된 창에 표시됩니다 |
|
메뉴, ∙, |
앞 패널 OSD 내비게이션으로 시스템을 설정하는 세 개의 버튼:
|
| 무성 LED | 오디오 소음이 꺼지면 켜 |
| 오디오 버튼 |
전체 오디오 볼륨을 제어하기 위해 왼쪽 또는 오른쪽 회전 (주 오디오와 두 마이크 오디오) |

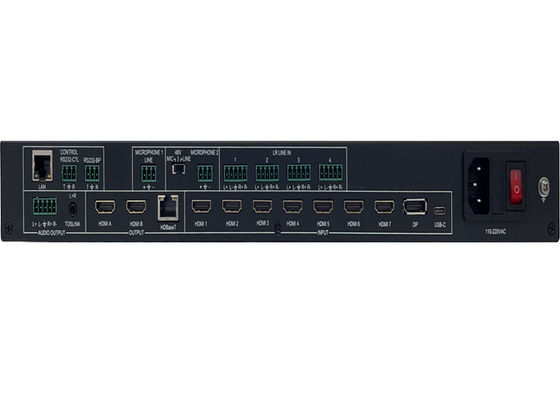

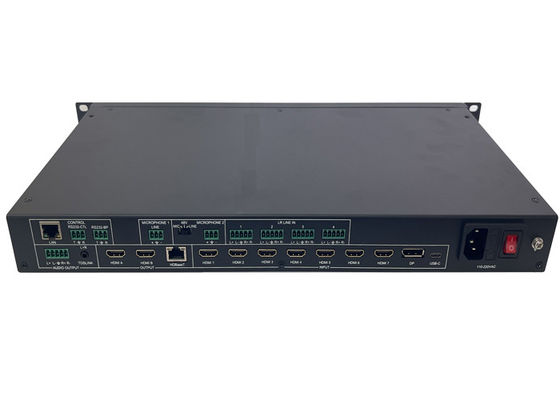

뒷면
| 이름 | 설명 |
| 오디오 출력 |
균형 잡힌 L+R 출력 |
| 출력 | HDMI A, HDMI B, HDBaseT |
| 입력s | HDMI 1,..., HDMI 7, DP, USB-C |
| LAN |
TCP/IP 제어. 기본 매개 변수는 다음과 같습니다. |
| RS232통제 |
기본 바드 속도 9600, 8 데이터 비트, 1 스톱 비트, 패리티가 없습니다 |
| RS232-BP | RS232-CTL 명령어를 전달합니다 |
| 마이크 1 | 마이크 라인 입력 |
| 마이크 2 | 마이크 입력, 슬라이드 스위치를 선택할 수 있는 세 가지 옵션이 있습니다: 48V Phantom, MIC, LINE |
사용자는 RS232 명령 또는 전면 패널에 의해 다음 EDID 모드를 선택할 수 있습니다
| 번호 | EDID 모드 | 번호 | EDID 모드 |
| 1 | 4K60-2.0CH | 11 | 1440x900 |
| 2 | 4K60-5.1CH | 12 | 1360x768 |
| 3 | 4K30-2.0CH | 13 | 1280x1024 |
| 4 | 4K30-5.1CH | 14 | 1024x768 |
| 5 | 1080P-2.0CH | 15 | AUTO |
| 6 | 1080P-5.1CH | 16 | 4K60-7.1CH |
| 7 | 720P | 17 | 4K30-7.1CH |
| 8 | 1920x1200 | 18 | 1080P-7.1CH |
| 9 | 1680x1050 | 19 | 사용자 |
| 10 | 1600x1200 |
HDMI 출력은 3 개의 HDCP 옵션을 지원합니다. FORCE-1.4포스 22, 포스-오프
사용자가 RS232 명령에 의해 선택할 수 있습니다
