소개
4x 입력과 1x 출력 무선 멀티뷰 비디오 스위치는 하나의 화면에 여러 소스를 표시하고 높은 입력 및 출력 해상도를 지원하기 위해 개발되었습니다.
사용자가 앞 버튼, 리모터, USB 또는 RS232 명령을 통해 쉽게 관리 할 수 있습니다.
적용 분야:
홈 극장; 비디오 컨퍼런스; 보안 모니터링; 프레젠테이션 및 방송; 교육 시스템; 금융 재고 분석; 게임 e 스포츠; 의료 디스플레이.
비 단일 창 표시 모드를 빠르게 전환합니다.
LPCM, AC3, DD+, DTS, DTS-HD, 최대 7.1 오디오 채널 지원

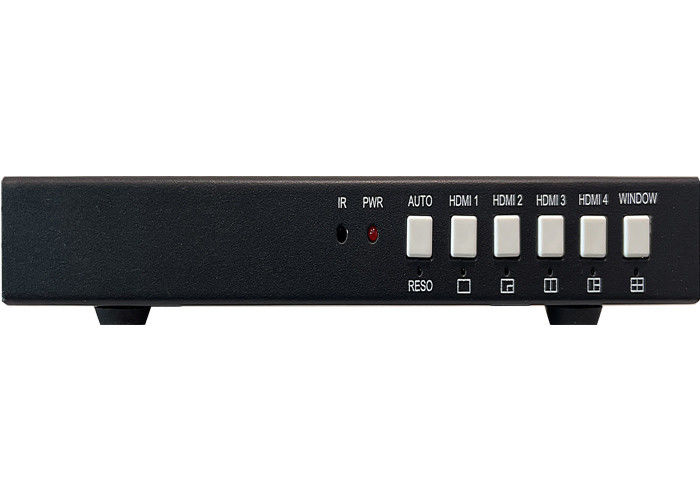

앞면
| 이름 | 설명 |
|
AUTO, RESO |
누르세요AUTO단일 창 디스플레이 모드에서 작동 할 때 자동 전환 기능을 활성화 또는 비활성화하는 버튼 출력 해상도를 변경하기 위해 3 초 동안이 버튼을 오래 누르십시오 (전면 패널의 LED가 꺼지고 한 번 켜면 해상도가 한 번 전환된다는 것을 의미합니다) |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 |
이 버튼을 누르면 HDMI 1, 2, 3, 4를 직접 선택하여 표시합니다. 장시간 세 초 동안이 4 버튼을 누르면 스위치가 싱글, PIP, PBP 또는 3xWIN 멀티뷰 모드에서 직접 작동합니다. |
| 창문 |
이 버튼을 누르면 화면은 창 1에 노란색 경계 표시됩니다. 계속 누르면 이 버튼을 누르면 경계 창 2 또는 3에 표시됩니다.,그리고 나서 HDMI 1은 현재 선택된 창에 표시됩니다 4xWIN 멀티뷰 모드를 직접 선택하기 위해 3초 동안 이 버튼을 오래 누르십시오. |

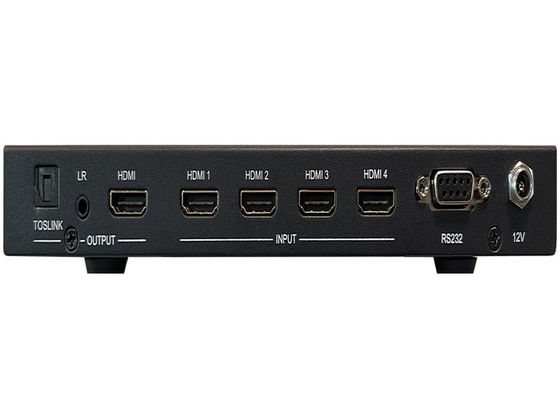

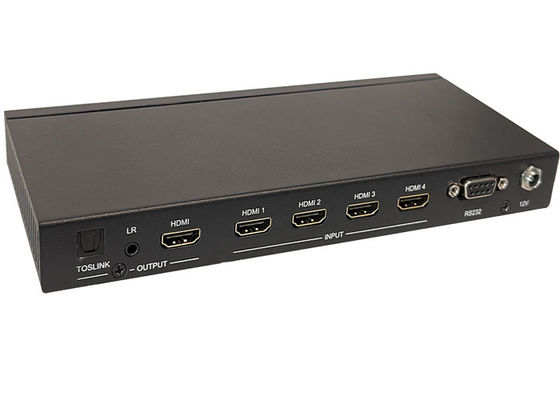

뒷면
| 이름 | 설명 |
| HDMI밖으로 | HDMI 확장 출력 최대 3840x2160@60 |
| 오디오 출력 |
3.5mm L+R 출력, 20Hz ~ 20kHz, 최대 1.5Vrms 토스링크 광 출력 |
| 입력s | HDMI 1, HDMI 2, HDMI 3, HDMI 4 |
| RS232통제 |
기본 바드 속도 9600, 8 데이터 비트, 1 스톱 비트, 패리티가 없습니다 PIN 2 TX (매트릭스 → PC) PIN 3 RX (매트릭스)←PC)
|
| 12V | 12V 전원 어댑터 |
측면
USB-A 포트가 하나 있습니다.그리고 USB-B 포트 하나스위치 측면에 USB-A 포트는 펌웨어 업그레이드, USB-B 포트는 PC 제어 (RS232-DB9 제어와 같이) 를 위해 사용할 수 있습니다.
| 번호 | 설명 |
| 1 | 반환/출출 |
| 2 | 비디오 입력 선택 |
|
3 |
OSD 메뉴 내비게이션 메뉴 (Enter), 위, 아래, 왼쪽, 오른쪽 |
| 4 | 멀티뷰 모드 선택 |
| 5 | 오디오 입력 선택 |
| 6 | 예약 |
사용자는 RS232 명령 또는 OSD 메뉴 탐색을 통해 다음 EDID 모드를 선택할 수 있습니다.
| 번호 | EDID 모드 | 번호 | EDID 모드 |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | AUTO |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | 사용자 |
HDMI 출력은 3 개의 HDCP 옵션을 지원합니다. FORCE-1.4포스 22, 포스-오프
사용자가 RS232 명령에 의해 선택할 수 있습니다
