제품 상세 정보:
|
| 강조하다: | KVM 제어와 함께 비디오 스위처,5x 입력 멀티뷰와 비디오 스위처 |
||
|---|---|---|---|
소개
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
스위치는 최대 4개의 비디오 신호를 하나의 UHD 또는 HD 디스플레이에 결합할 수 있습니다.
스위처는 PC에 연결된 4x USB 타입 A 입력과 마우스 및 키보드에 연결된 2x USB 출력을 지원합니다.
사용자는 앞 버튼, 리모터, RS232 또는 TCP/IP 명령을 통해 쉽게 관리 할 수 있습니다.
HDMI B 미러 출력 포트는 오디오 증폭기, 비디오 캡처 (HDMI에서 USB 둥글) 또는 원격 디스플레이 (HDBaseT 변환 상자) 를 위해 사용할 수 있습니다.
적용 분야:
홈 극장; 비디오 컨퍼런스; 보안 모니터링; 프레젠테이션 및 방송; 교육 시스템; 금융 재고 분석; 게임 e 스포츠; 의료 디스플레이.
비 단일 창 표시 모드를 빠르게 전환합니다.
윈도우, 리눅스 및 맥 플랫폼과 마우스/키보드 제어 지원
LPCM, AC3, DD+, DTS, DTS-HD, 최대 7.1 오디오 채널 지원

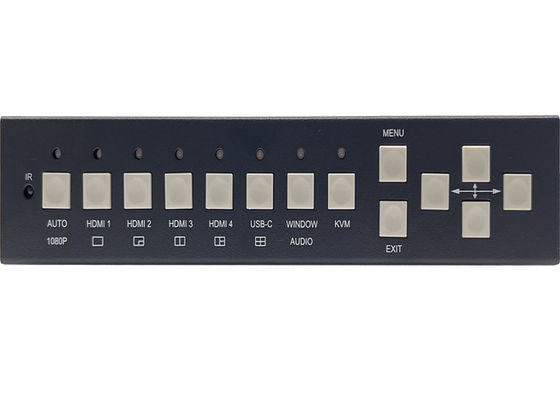

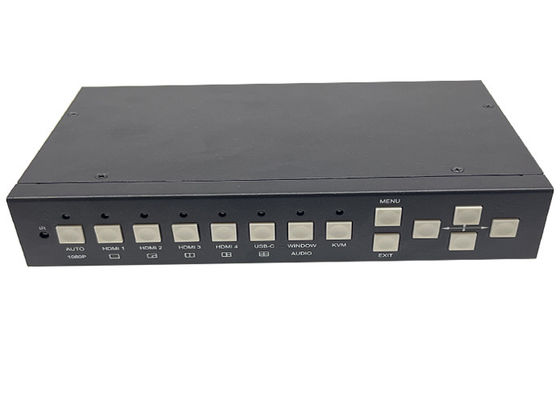

앞면
| 이름 | 설명 |
| AUTO |
누르세요AUTO단일 창 표시 모드에서 자동 전환 기능을 활성화 또는 비활성화 버튼 3초 동안 이 버튼을 오래 누르면 출력 해상도가 1080p60로 변합니다. |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 USB-C |
이 버튼을 누르면 직접 HDMI 1, 2, 3, 4 또는 USB-C (비디오만) 를 선택 WIN 1 디스플레이의 입력 소스로 SINGLE, PIP를 선택하기 위해 3초 동안 이 버튼을 누르세요. PBP, 3xWIN 또는 4xWIN 멀티뷰 모드 |
|
창문, 오디오 |
이 버튼을 계속 누르면 창 1 또는 2에 표시되는 경계가있을 것입니다...,그 다음 HDMI 1과 같은 입력 버튼을 누르십시오,그리고 HDMI 1이 현재 선택된 창에 표시됩니다.
참고로, 비 싱글 모드에서 작동할 때 LED는 항상 켜져 있습니다. |
| KVM |
이 버튼을 누르면, 화면은 창 1, 2, 3 또는 4에 한 바위를 표시합니다. 그러면 사용자는 KVM 소스로 하나의 디스플레이 창을 선택할 수 있습니다. 예를 들어 WIN 2를 KVM 소스로 선택하면 후면 USB 키보드/마우스는 WIN 2에 표시된 USB 호스트 장치로 전환됩니다. |
|
메뉴,EXIT,
|
OSD 메뉴 네비게이션 버튼 |

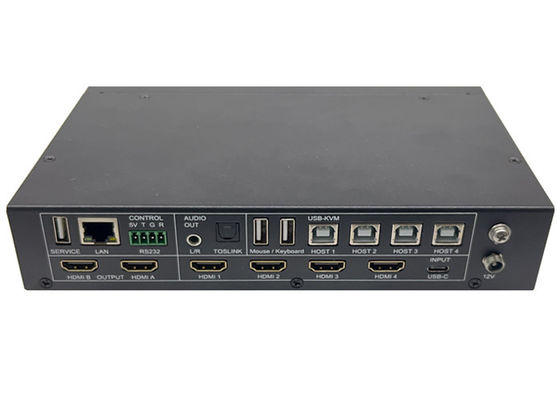

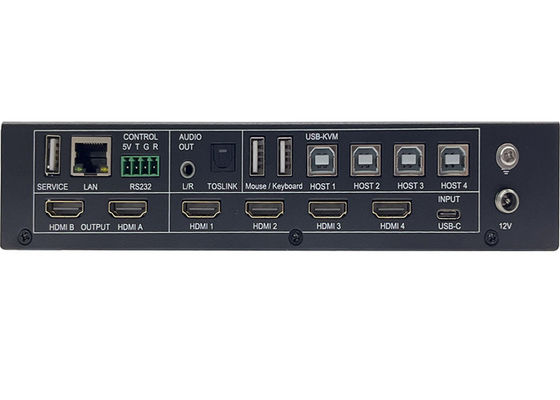

뒷면
| 이름 | 설명 |
| HDMI A, B밖으로 |
HDMI 확장 출력 최대 3840x2160@60 HDMI A주요 출력 |
| 입력s | HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C (비디오만) |
| USB 서비스 | 펌웨어 업데이트를 위해 사용 |
| LAN |
TCP/IP 제어. 기본 매개 변수는 다음과 같습니다. IP 주소: 192168.0.247■ 서브 마스크: 255.255.255.0 게이트웨이: 192168.0.1NETPORT: 2000 모든 매개 변수는 RS232 명령에 의해 변경될 수 있습니다 |
| RS232통제 |
4차원 남성 피닉스 커넥터 기본 바드 속도 9600, 8 데이터 비트, 1 스톱 비트, 패리티가 없습니다 Baud 비율은 OSD 메뉴를 통해 변경할 수 있습니다. 5V5V 출력
G"지구" |
| 오디오 출력 | 3.5mm L+R 출력 및 Toslink 광적 디지털 출력 |
| KVM |
PC 또는 마우스/키보드에 연결되는 USB 커넥터 PC에 연결된 4x USB 타입 B 포트 마우스 또는 키보드에 연결할 2x USB 타입 A 포트 비디오 입력과 USB 호스트 장치 사이의 결합 관계는 다음과 같습니다. HDMI 1<> 호스트 1, HDMI 2<> 호스트 2, HDMI 3<> 호스트 3, HDMI 4<> 호스트 4, USB-C <> 호스트 4 HDMI 4 및 USB-C는 KVM 소스로 사용할 수 없습니다 |
| 12V | 12V 전원 어댑터 |
| 번호 | 설명 |
| 1 | 반환/출출 |
| 2 | 비디오 입력 선택 |
|
3 |
OSD 메뉴 내비게이션 메뉴 (Enter), 위, 아래, 왼쪽, 오른쪽 |
| 4 | 멀티뷰 모드 선택 |
| 5 | 오디오 입력 선택 |
| 6 |
USB-KVM 선택 앞 KVM 버튼 기능과 같은 |
사용자는 RS232 명령 또는 OSD 메뉴 탐색을 통해 다음 EDID 모드를 선택할 수 있습니다.
| 번호 | EDID 모드 | 번호 | EDID 모드 |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | AUTO |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | 사용자 |
HDMI 출력은 3 개의 HDCP 옵션을 지원합니다. FORCE-1.4포스 22, 포스-오프
사용자가 RS232 명령에 의해 선택할 수 있습니다
스위처는 3840x2160@60까지 여러 해상도의 비디오 입력을 지원하며, LPCM, AC3, DD+, DTS, DTS-HD와 같은 여러 오디오 형식을 지원하며 HDMI 케이블을 통해 7.1 채널까지 전달 기능을 제공합니다.
사용자가 LPCM 형식으로 오디오 입력을 할 때 오디오 볼륨을 제어 할 수 있습니다
참고로, USB-C 입력 포트는 LPCM 2.0 오디오만 받아들일 수 있습니다
스위처는 강력한 스케일링 엔진에 의해 비디오 출력 해상도를 지원
| 번호 | 출력 해상도 | 번호 | 출력 해상도 |
| 1 | 4096x2160p 60Hz | 8 | 1920x1080p 60Hz |
| 2 | 4096x2160p 50Hz | 9 | 1920x1080p 50Hz |
| 3 | 3840x2160p 60Hz | 10 | 1360x768p 60Hz |
| 4 | 3840x2160p 50Hz | 11 | 1280x800p 60Hz |
| 5 | 3840x2160p 30Hz | 12 | 1280x720p 60Hz |
| 6 | 3840x2160p 25Hz | 13 | 1280x720p 50Hz |
| 7 | 1920x1200p60Hz RB | 14 | 1024x768 60Hz |
스위처는 5 가지 범주의 멀티 뷰 디스플레이 모드를 지원합니다.
SINGLE, PIP, PBP, 3xWIN, 4xWIN
사용자는 다음과 같이 다양한 멀티뷰 모드에 대해 다른 작업을 선택할 수 있습니다.
SINGLE: 입력 선택
PIP: 입력 선택, 표시 비율 선택, 하위 창 크기 및 위치 선택
PBP, 3xWIN, 4xWIN: 입력 선택, 창 비율 선택, 디스플레이 측면
다중 뷰 창 배포는 다음과 같습니다
사용자는 RS232 명령어 또는 OSD 메뉴 탐색을 통해 더 많은 레이아웃을 할 수 있습니다
