8 in 4 Out HDMI 매트릭스 스위처 여러 장비를 효율적으로 관리

제품 설명:

IT' 시리즈 매트릭스 스위처는 다중의 크로스 스위치를위한 고성능 비디오 신호 전문 스위칭 장치입니다.

비디오 신호 입력 및 출력. 그것은 신호 전송을 최소화하기 위해 고급 고성능 이미지 처리 칩을 채택

음향 신호는 고밀도 출력 될 수 있습니다.

IT 시리즈 매트릭스는 주로 방송 및 텔레비전 엔지니어링, 멀티미디어 회의실, 대형 화면

디스플레이 엔지니어링, 텔레비전 교육, 명령 및 제어 센터 및 기타 경우. 이 제품은 차체를 지원합니다

키, 적외선 리모컨, RS-232 연쇄 포트, TCP/IP (기준이 아닌) 그리고 중앙 제어에 대한 개방된 제어 코드

IT' 시리즈 매트릭스 스위치는 입력 및 출력 스케일에 따라 2U 체시와 3U 체시, 6U 체시로 나뉘어 있습니다.

이 사용 설명서는 16x16 행렬 스위처를 예로 사용하여 작동 지침을 설명합니다. 다른 IT'Series 행렬

스위치는 같은 방식으로 작동합니다.

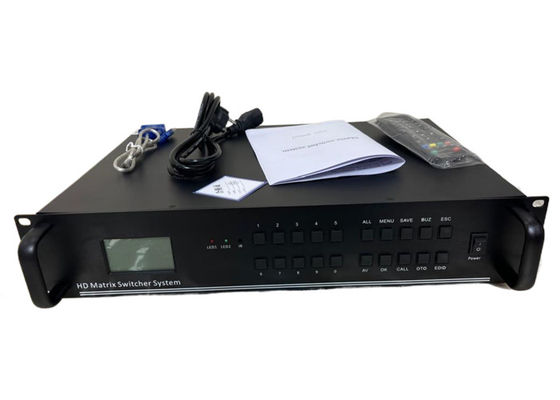

제3회전면 패널:

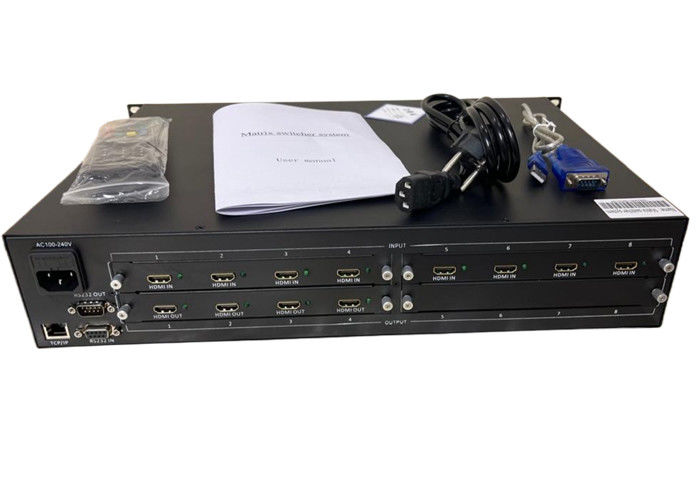

후면 패널:

특징:

1입력 및 출력 인터페이스 설명

이 제품은 플러그인 설계 방법을 채택하고, 입력과 출력은 수요에 따라 자유롭게 구성 될 수 있습니다.

IT'Series 매트릭스 스위처의 입력 및 출력 모듈은 단일 카드 4 채널입니다. 현재 HDMI 입력 보드,

DVI 입력 보드, HDMI 출력 보드, DVI 출력 보드가 구성될 수 있습니다..

2통신 포트와 연결 방법

IT'Smatrix는 표준 RS-232 일련 통신 포트와 LAN 네트워크 제어 포트를 제공합니다.

전환 작업을 위한 전면 패널 버튼 외에도, IT'Smatrix는 사용자가

다양한 제어 시스템 또는 이더넷을 통해 원격으로 이더넷 제어는 선택적 인 이더넷 인터페이스 액세서리로 확장 할 수 있습니다.

3- IT'Smatrix 제어 시스템 연결;

IT'SSeries 매트릭스는 RS-232 시리즈를 통해 매트릭스를 제어하는 다양한 제어 시스템을 사용하여 제어 할 수 있습니다.

인터페이스 또는 선택적인 이더넷 제어 포트

4IT'S 매트릭스 및 제어 컴퓨터 연결;

IT'Series 매트릭스 스위치는 DVI 및 HDMI 입력 / 출력 모듈로 장착 할 수 있습니다.

사용자들은 다양한 컴퓨터 신호, DVD 플레이어와 같은 오디오 및 비디오 신호 장치를 연결할 수 있습니다.

데스크톱 컴퓨터, 그래픽 워크스테이션, 디지털 디스플레이 콘솔 등 다양한 경우에 따라

터미널은 프로젝터, 비디오 레코더, 컴퓨터 모니터, 증폭기 등에 연결될 수 있습니다.

시스템 토폴로지:
