3x4 2x4 3x3 HDMI 4k 쿼드 비디오 월 프로세서 4 입력 12 출력

LED 패널로 포인트에서 포인트 디스플레이를 달성하는 방법

1단계, 매트릭스 스위치의 출구와 하나의 입력 포트 사이의 입력 케이블을 연결합니다.

2단계, LED 패널과 매트릭스 스위치의 출력 포트 중 하나 사이의 출력 케이블을 연결합니다.

단계 3, PC 도구로 LED 패널의 EDID를 읽고 매트릭스 스위치의 입력 포트에 이 EDID를 다운로드합니다.

단계 4이 출력 포트의 출력 해상도를 AUTO, 또는 USER로 설정합니다.그리고 사용자 정의 해상도를 LED 패널의 물리적 해상도에 완벽하게 일치하도록

1.패널 레이아웃

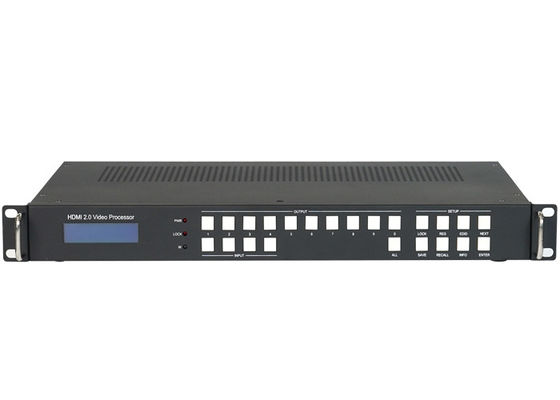

2.1 앞면

• LCM 디스플레이 화면: 매트릭스의 각 채널의 라우팅 상태를 표시합니다. 앞 버튼과 함께 사용하면 몇 가지 매개 변수를 설정하고 볼 수 있습니다.
• OUT SELECT:12...9, 0, ALL
• 선택: 1, 2, 3, 4

출력 m + 입력 n + 입력, 출력 m로 입력 n을 전환

• 모든 버튼: 모든 버튼 + 입력 n + 입력, 모든 출력 포트에 입력 n를 전환
• 잠금 버튼: 이 버튼을 3 초 이상 유지, 모든 앞 버튼은 잠금되고 작동하지 않습니다. 다시 3 초 이상 유지, 잠금 해제
• 앞 LCM 화면 디스플레이 가이드와 함께 RES + OUTPUT m + NEXT + ENTER 버튼을 누르면 OUTPUT m의 출력 해상도를 변경합니다.
• 버튼을 누르면 EDID + INPUT n + NEXT + ENTER 앞 LCM 화면 표시를 가이드
• SAVE 버튼: SAVE + OUTPUT m +ENTER를 누르면 현재 라우팅과 화면 레이아웃을 장면 m에 저장합니다.
• 리콜 버튼: 현재 표시를 위해 리콜 + 출력 m + 엔터, 로드 장면 m를 누르십시오
• 정보 버튼: 지속적으로 정보 버튼을 누르면 앞 LCD 패널은 IR ON/OFF, RS232 보드 비율 및 IP 매개 변수 등을 표시합니다.
• IR: IR 수신기, RS232 명령에 의해 비활성화 될 수 있습니다.
• 3x3 hdmi 비디오 벽 프로세서 4 입력 9 출력

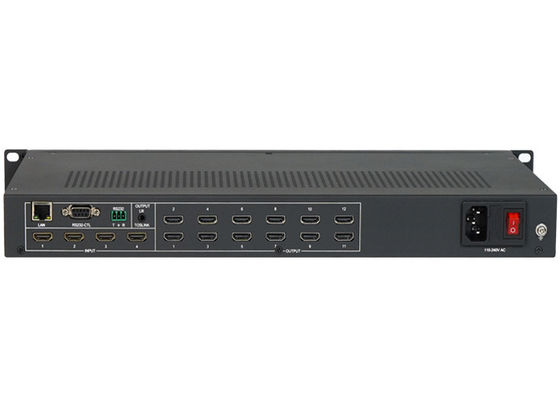

2.2 후면 시선

• LAN 제어 (TCP/IP 또는 웹 제어)

IP 주소: 192168.0.247255.255.255.0게이트웨이 192168.0.1보드율: 9600, 넷포트: 23

웹 로그인 계정: 관리자, 비밀번호: 관리자

• RS232-CTL

보드율: 9600

• RS232-피닉스:

보드율: 9600

T: 주 단위 -> PC, G: 지상, R: 주 단위 <- PC

• 입력과 출력

3x3 hdmi 비디오 워어 프로세서, 4개의 입력 9개의 출력 ;1 LR/Toslink ((Spdif-Optical) 오디오 출력)

참고: 오디오 출력은 RS232 명령 또는 PC 툴을 통해 IN1,IN2,IN3,IN4 사이로 전환할 수 있습니다.

3x4 2x4 3x3 Hdmi 4k 쿼드 비디오 워어 프로세서 4 입력 12 출력 아래와 같이 사진:
