6x6 8k 8 X 8 HDMI 매트릭스 스위처 HDMI 매트릭스 18GBPS

1.소개

이 장치는 8x HDMI 입력과 9x HDMI 출력을 가진 고성능 UHD HDMI 매트릭스 스위처입니다. 오디오 추출을 지원합니다.

및 외부 3.5mm LR 입력 오디오는 해당 HDMI 입력 스트림에 삽입 할 수 있습니다. 스위처 IR 매트릭스 라우팅을 지원

IN1-4 및 OUT1-4

2주요 특징:

• HDMI 2.0/HDCP를 지원합니다.2
• HDMI 오디오 추출을 지원합니다
• HDMI 스트림에 외부 LR 오디오 삽입을 지원
• IR 매트릭스 지원 (IN1-4 및 OUT1-4만)
• EDID 관리 지원
• 지원 테스트 패턴
• 4K-HANDLE (4K/1080P) 를 지원하여 다른 디스플레이와 일치합니다
• 전면 패널, 리모터, RS232, 이더넷/웹 제어
• 6x6 8k 8x8 HDMI 매트릭스 스위처 HDMI 매트릭스 18GBPS

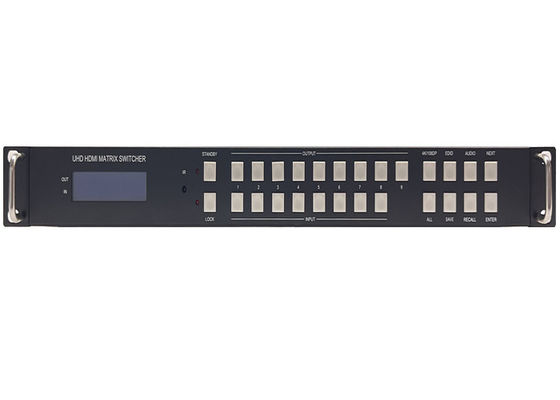

2전면 패널

• 스탠드바이 버튼을 누르고 3초 동안 누르면 스위치가 스탠드바이 상태로 들어가거나 풀립니다.
• 앞 버튼을 잠그거나 잠금 해제하려면 잠그고 3초 동안 누르십시오.
• 출력 n + 입력 m + 입력

• 매트릭스 입력 m를 출력 n로 전환합니다.

• ALL + INPUT m + ENTER를 눌러

• 모든 출력으로 입력 m를 전환

• SAVE + OUTPUT 버튼을 눌러

• 현재 라우팅 장면을 장면 n로 저장합니다.

  가능한 장면의 최대 수는 8개입니다.

• AUDIO + INPUT m + NEXT + ENTER를 눌러

• INPUT m를 위한 오디오 선택 설정

  각 입력 포트에 대한 오디오 선택 옵션은 다음과 같습니다.

  L/R, EMBEDED

  자세한 오디오 선택은 후면 패널 설명 참조하십시오.

•

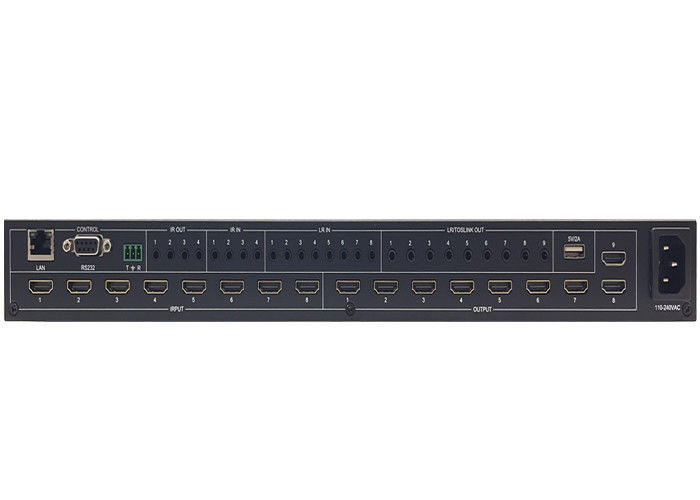

3뒷판

• LAN ((10M/100M), RS232 (DB9 및 피닉스 커넥터) 는 PC 제어에 사용됩니다.
• 3.5mm 아날로그 오디오 입력 포트는 해당 HDMI 입력 포트에 연결됩니다.

HDMI 1 오디오 소스가 L/R로 선택되면 아날로그 오디오 IN LR1 (f3.5mm 자켓)

HDMI 입력 1 데이터 스트림의 임베디드 오디오를 대체하기 위해 선택됩니다.

음원 소스가 임베디드와 선택되면 입력의 원래 임베디드 오디오를 사용할 것입니다

HDMI 1을 오디오 데이터 스트림으로 입력합니다.

시스템에서는 외부 아날로그 오디오 입력을 받게 됩니다.

4연결 도표6x6 8k 8x8

Hdmi 매트릭스 스위처 Hdmi 매트릭스 18GBPS:
