제품 상세 정보:
|
| HDMI 입력: | 8 | 독립적으로 선택 가능한 출력 영역: | 8 |
|---|---|---|---|
| 로컬 HDMI 출력: | 8 | HDBaseT 출력: | 8, 해당 HDMI 출력과 미러링 |
| 최대 연결 디스플레이: | 8개 출력 영역에 걸쳐 16개 | 최대 비디오 해상도: | 60Hz에서 4K, 4:4:4 |
| 강조하다: | 4K60 4:4:4 HDMI 매트릭스 스위처,8x8 라우팅 HDBaseT 매트릭스 스위처,PoC 비디오 매트릭스 스위처 |
||

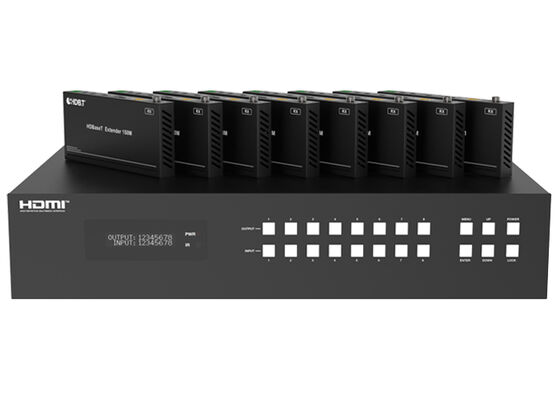

VINCAN 8x8 HDBaseT HDMI 매트릭스 스위처는 독립적인 소스 라우팅, 장거리 비디오 배포 및 오디오 추출을 2U 랙 마운트 시스템에 결합합니다. 8개의 HDMI 소스를 연결하고 독립적으로 선택 가능한 8개의 출력 영역에 분배합니다.
각 구역에는 로컬 HDMI 출력과 미러링된 HDBaseT 출력이 있어 최대 16개의 디스플레이를 연결할 수 있습니다. 원격 디스플레이 연결을 위해 8개의 HDBaseT 수신기가 포함되어 있습니다. 전문 AV 설치용으로 설계된 이 4K60 HDMI 매트릭스 스위처는 HDR 지원, 24V PoC 및 다중 제어 옵션과 함께 4:4:4 크로마 샘플링으로 60Hz에서 최대 4K의 비디오 해상도를 지원합니다.
8개의 출력 영역 중 하나에 대해 HDMI 입력을 선택합니다. 여러 구역이 서로 다른 소스를 표시할 수 있으며, 여러 구역이 동일한 소스를 공유할 수 있습니다. 각 로컬 HDMI 출력과 페어링된 HDBaseT 출력은 선택한 동일한 신호를 동시에 표시합니다. 이 구성은 가까운 디스플레이와 원격 화면이 모두 필요한 설치에 적합합니다.
HDMI 2.0b 규격 및 18Gbps 대역폭을 갖춘 매트릭스는 4:4:4 크로마 샘플링으로 60Hz에서 4K를 지원하여 상세한 이미지와 선명한 프레젠테이션 텍스트를 제공합니다. 지원되는 HDR 형식에는 HDR10, HDR10+, Dolby Vision 및 HLG가 포함됩니다. HDCP 2.2 및 HDCP 1.x 호환성은 호환 가능한 HDMI 소스 및 디스플레이와의 통합을 지원합니다.
단일 Cat5e, Cat6 또는 Cat7 케이블을 통해 각 원격 수신기에 비디오를 전송합니다. 지원되는 전송 거리는 4K에서 최대 120미터, 1080p에서 최대 150미터입니다.
이 8x8 HDBaseT 매트릭스 스위처는 회의 시설, 강의실, 소매 공간 및 숙박 시설 전반에 걸쳐 위치한 디스플레이에 대한 중앙 집중식 배포 솔루션을 제공합니다.
8개의 HDBaseT 출력은 모두 24V Power over Cable을 지원합니다. 매트릭스는 신호 전송에 사용되는 동일한 케이블을 통해 포함된 수신기에 전원을 공급할 수 있으므로 원격 디스플레이 위치에서 별도의 전원 어댑터에 대한 필요성이 줄어듭니다.
각 HDMI 출력은 독립적인 4K에서 1080p로의 다운스케일링을 지원합니다. 이를 통해 페어링된 HDBaseT 출력을 통해 연결된 호환 가능한 4K 디스플레이와 함께 로컬 1080p 디스플레이를 사용할 수 있습니다. 이 기능은 설치자가 동일한 AV 배포 시스템 내에서 혼합 해상도 디스플레이를 수용하는 데 도움이 됩니다.

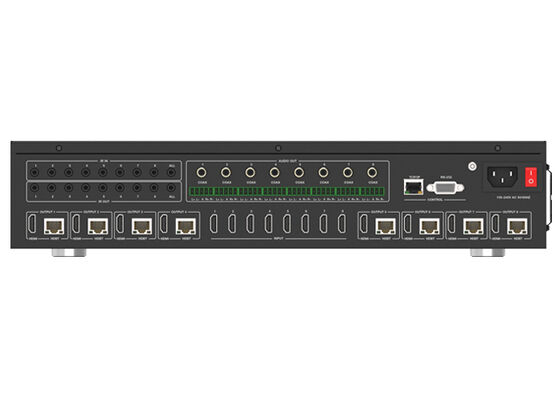

오디오 추출 기능이 있는 HDMI 매트릭스는 8개의 동축 디지털 오디오 출력과 8개의 균형 아날로그 오디오 출력을 제공합니다. 각 오디오 출력 그룹은 해당 비디오 출력 영역을 따릅니다.
추출된 오디오를 외부 앰프나 오디오 처리 장비에 연결합니다. 균형 잡힌 아날로그 출력은 2채널 PCM 오디오를 지원하고, HDMI 오디오 패스스루는 LPCM, Dolby TrueHD 및 DTS-HD Master Audio를 포함한 다중 채널 형식을 지원합니다. 포함된 각 HDBaseT 수신기에는 원격 디스플레이 근처의 오디오 연결을 위한 아날로그 오디오 출력 기능도 있습니다.
IR 리모컨, RS-232, LAN 또는 내장 웹 GUI가 포함된 전면 패널 버튼을 통해 매트릭스를 작동하십시오. 전면 패널 OLED 디스플레이에는 스위칭 상태와 구성 정보가 표시됩니다. 고급 EDID 관리는 설치자가 소스 및 디스플레이 호환성을 구성하는 데 도움이 되며 CEC 제어 및 IR 매트릭스 기능은 추가 장비 제어 옵션을 제공합니다.
| 사양 | 세부 |
|---|---|
| HDMI 입력 | 8 |
| 독립적으로 선택 가능한 출력 영역 | 8 |
| 로컬 HDMI 출력 | 8 |
| HDBaseT 출력 | 8, 해당 HDMI 출력과 미러링 |
| 최대 연결 디스플레이 | 8개 출력 영역에 걸쳐 16개 |
| 최대 비디오 해상도 | 60Hz에서 4K, 4:4:4 |
| 비디오 대역폭 | 18Gbps |
| HDMI 버전 | HDMI 2.0b |
| HDCP 지원 | HDCP 2.2 및 HDCP 1.x |
| HDR 형식 | HDR10, HDR10+, 돌비 비전, HLG |
| HDBaseT 전송 거리 | 4K에서 최대 120m; 1080p에서 최대 150m |
| 지원되는 전송 케이블 | Cat5e, Cat6, Cat7 |
| 케이블을 통한 전원 공급 | 모든 HDBaseT 출력에서 24V PoC |
| HDMI 출력 다운스케일링 | 독립적인 4K에서 1080p로 다운스케일링 |
| 디지털 오디오 출력 | 8개의 동축 출력 |
| 아날로그 오디오 출력 | 8개의 밸런스드 아날로그 출력 |
| EDID 관리 | 지원됨 |
| CEC 제어 | 지원됨 |
| 제어 방법 | 전면 패널, IR 원격, RS-232, LAN, 웹 GUI |
| 랙 크기 | 2U |
| 행렬 차원 | 440×374×88.6mm |
| 매트릭스 가중치 | 6.54kg |
| 전원 입력 | AC 100-240V, 50/60Hz |
| 최대 전력 소비 | 125W |
| 작동 온도 | 0~40°C |
| HDBaseT 수신기 포함 | 8 |
16개의 디스플레이 모두 서로 다른 소스를 독립적으로 선택할 수 있습니까?
매트릭스는 독립적으로 선택 가능한 8개의 출력 영역을 제공합니다. 각 영역에는 HDMI 출력 1개와 미러링된 HDBaseT 출력 1개가 있으므로 해당 영역의 두 디스플레이에는 동일한 선택된 소스가 표시됩니다.
150m 이상의 4K 비디오를 지원합니까?
제공된 설명서에서는 Cat5e, Cat6 또는 Cat7 케이블을 통해 4K 비디오의 경우 최대 120미터, 1080p 비디오의 경우 최대 150미터를 지정합니다.
HDBaseT 수신기가 포함되어 있나요?
예. 설명서에 나열된 표준 패키지에는 8개의 HDBaseT 수신기가 포함되어 있습니다.
수신기에 별도의 전원 어댑터가 필요합니까?
지원되는 24V PoC 연결을 통해 매트릭스에서 전원을 공급받는 경우 수신기에는 별도의 로컬 전원 어댑터가 필요하지 않습니다.
브라우저를 통해 매트릭스를 제어할 수 있나요?
예. 내장된 Web GUI는 로컬 네트워크에 대한 브라우저 기반 제어를 제공합니다. RS-232, LAN, 전면 패널 및 IR 원격 제어도 지원됩니다.
소스 목록, 디스플레이 해상도, 케이블 거리 및 오디오 요구 사항을 보내주십시오. 이 8x8 HDBaseT HDMI 매트릭스 스위처가 귀하의 설치에 적합한지 평가하는 데 도움을 드릴 수 있습니다.
